M−L10 No.4修理の様子

故障内容

 整備のご依頼

原因


 トランジスター他の劣化。


処置

 オーバーホール修理

修理期間

 12/10〜1/14


 電源トランスを外して修理に入ります。

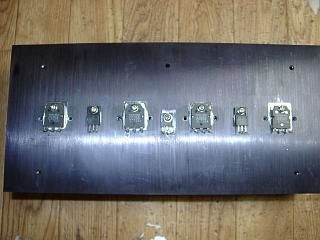

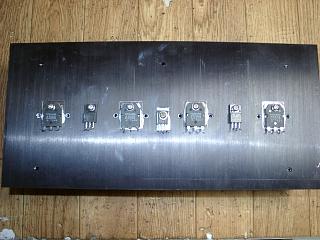

 ヒートシンク加工して新型トランジスター取付け。



















 Rチャンネルも同様に加工実施。

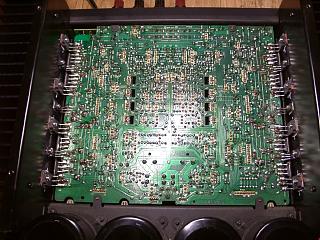

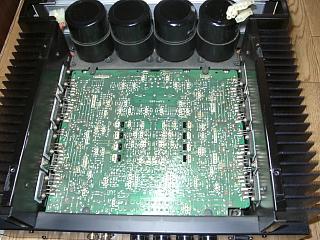

 新型トランジスター取付けと、メイン基板の部品交換。

 半田はすべて修正します。

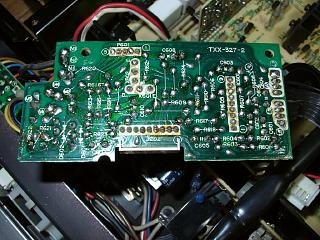

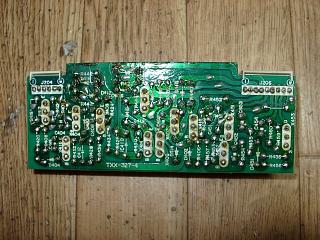

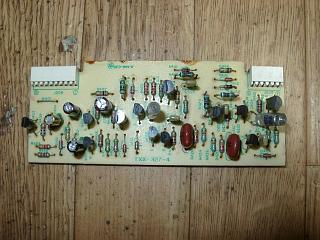

 サブ基板の半田修正。



















 サブ基板のコンデンサー交換。

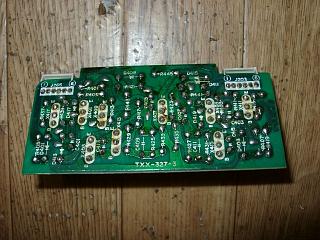

 半田の修正。

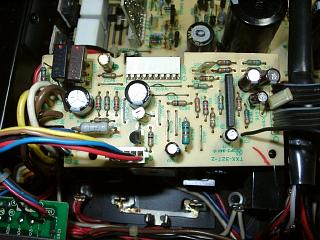

 メーター基板の部品交換。



















 半田の修正。

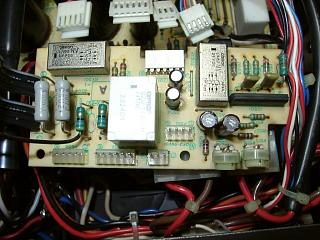

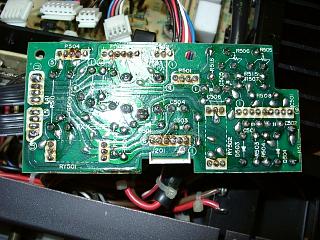

 電源、プロテクション基板の部品交換。



















 半田の修正。

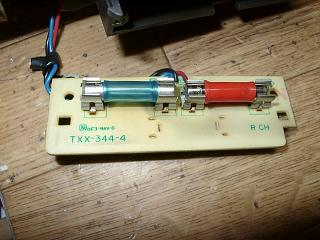

 メーター照明ランプの交換。

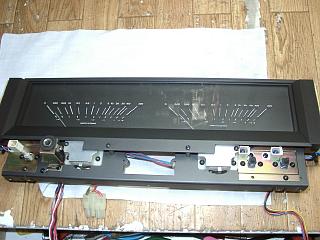

 メーター内部のカビ等、綺麗に清掃します。



















 クリーニングの済んだフロントパネル取付け。

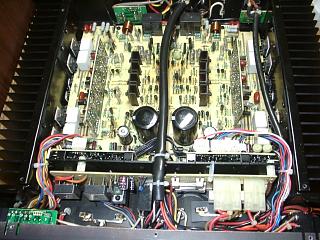

 すべての部品交換が終了しました。

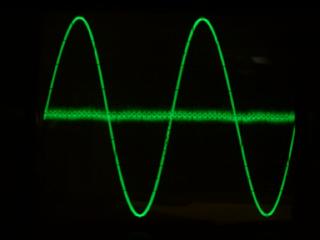

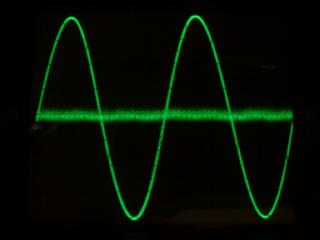

 Rチャンネル歪み波形です。

 ノイズ成分以外に歪みは観測出来ません。

















 Lチャンネルです。

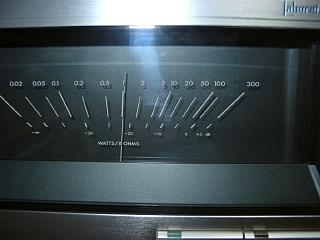

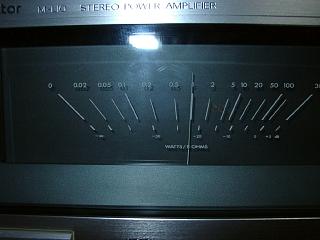

 Rメーターの校正。



















 Lメーターの校正。



















 正弦波でのエージング開始。

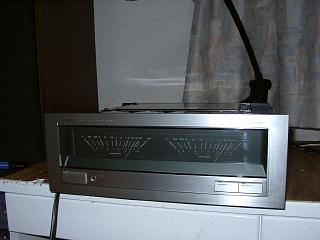

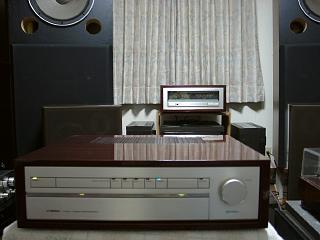

 P−L10とペアで試聴中。

 Gmサーキットとパワーカスコード回路の組み合わせで、大変優れた音質
です。

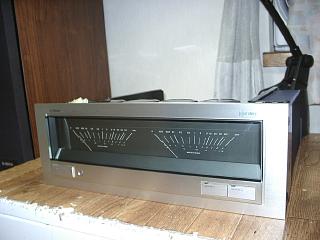

 修理完了です。
