修理の様子

Ｍ－５０９　修理の様子

故障内容

　メーター照明ランプ、インジケータランプ切れ

原因
　
　ランプ劣化。リレー腐食。

処置

　故障個所のみ修理のご依頼。リレー、ランプ交換。

修理期間

　７／１８～７／２０

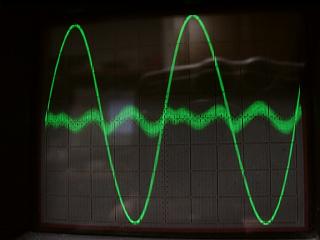

　Ｒチャンネルの歪み波形です。かなりの歪みが観測出来ます。

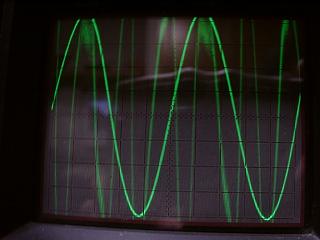

　Ｌチャンネルも完全に歪んでいます。

＊歪み成分はＲ／Ｌともスケールオーバーしています。

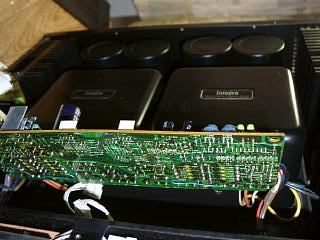

　Ｌチャンネルのパワーアンプは故障して歪んでいます。

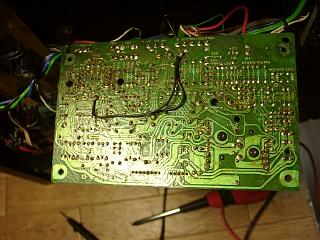

　半田の修正とＩＣ交換。

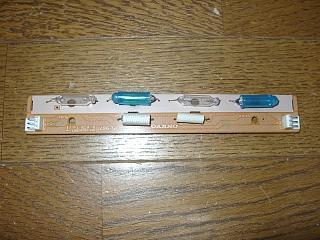

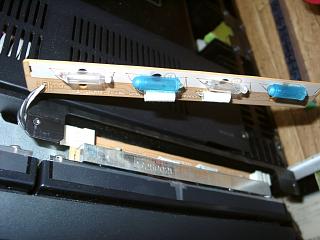

　Ｌ側メーター照明ランプとインジケーターランプの交換。

　Ｒ側のメーター照明交換。

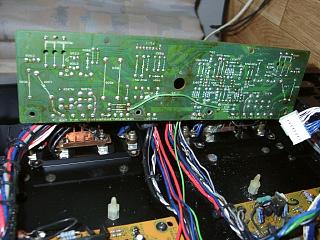

　プロテクションリレー５個交換。

　電源遅延リレー交換。

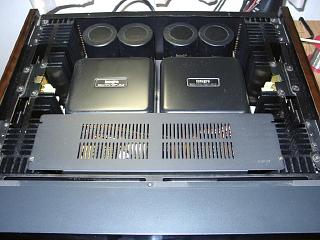

　部品交換が終了しました。

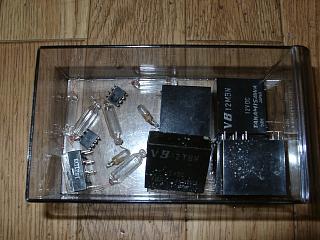

　交換部品。

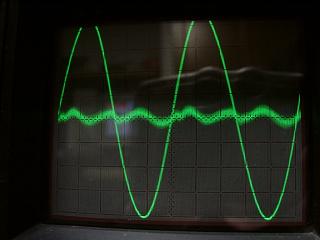

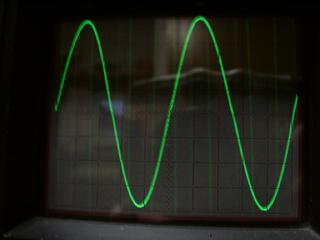

　Ｒチャンネルの歪み波形です。綺麗になりました。

　Ｌチャンネルです。こちらも回復しました。

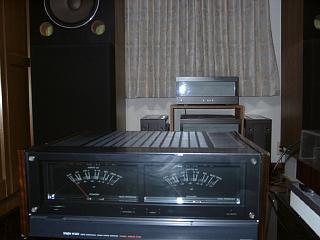

　試聴中。

　修理完了です。
