M−509 No.5修理の様子

故障内容


プロテクション解除せず。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 3/31〜4/10

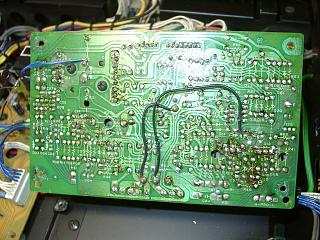

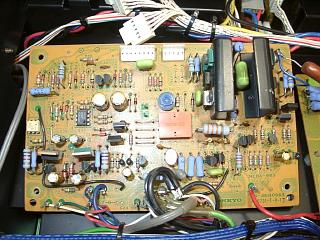

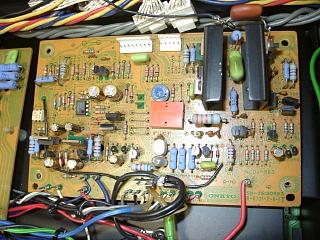

 パワー部(R)の部品交換。

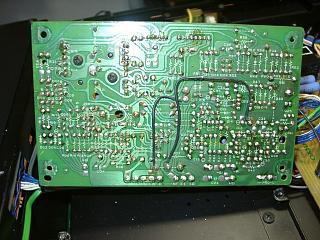

 半田の全修正。



















 パワー部(L)の部品交換。



















 半田の全修正。

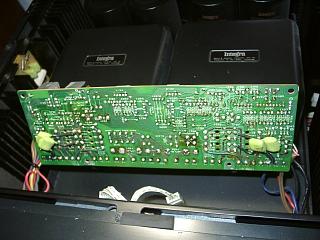

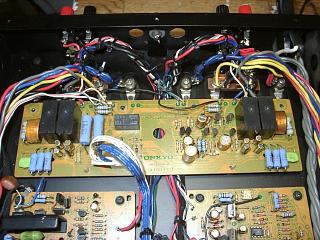

 プロテクション基板の部品交換。



















 半田の全修正。

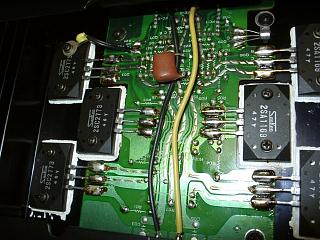

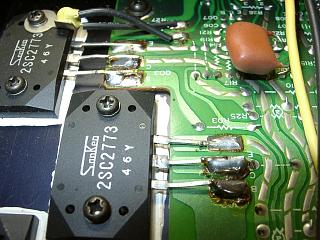

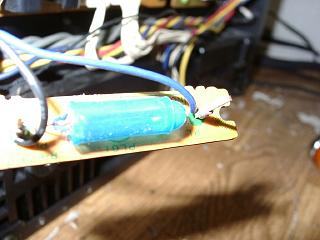

 パワーステージ(R)は過去に修理の形跡あり、半田が浮いています。



















 半田の全修正。



















 Lチャンネルも同様に半田修正。

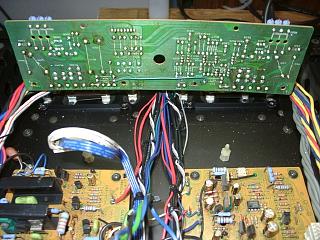

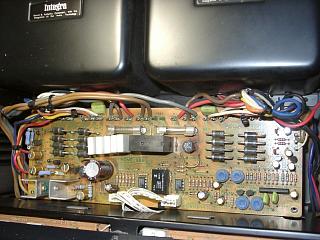

 電源、メーター基板の部品交換。



















 半田の全修正。

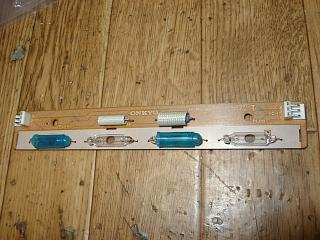

 メーター照明ランプは、すべて新品交換します。



















 電源インジケーターランプの交換。

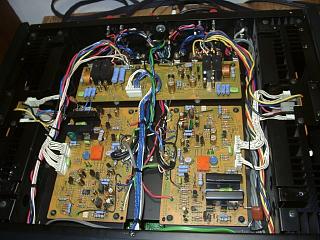

 すべての部品交換が終了しました。

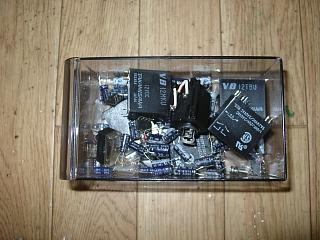

 交換部品です。



















 歪みの測定です。

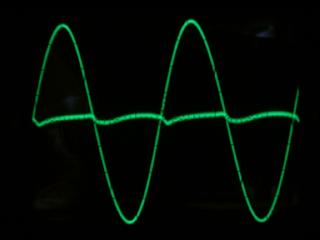

 Rチャンネルです。

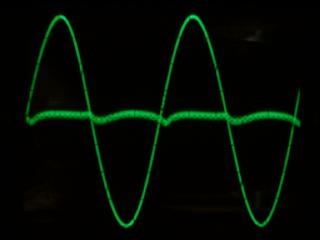

 Lチャンネルです。

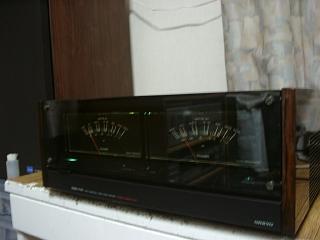

 前面パネルのシーリングポケット・ヒンジ部を修理して、エージング中。

 *M−509のシーリングポケットは、セットを移動する際、ポケットが
開いて引っ掛け破損する事例が多い為、移動時にはテープ等で固定
してから移動する様にしましょう。

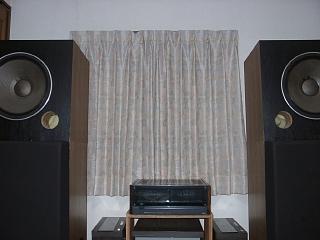

 試聴中。

 何度聴いても、M−509の音質はトップレベルです。
















 修理完了です。
