M−509 No.3修理の様子

故障内容


プロテクション解除せず。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 11/15〜12/11

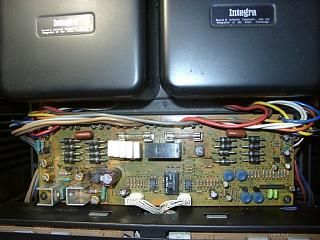

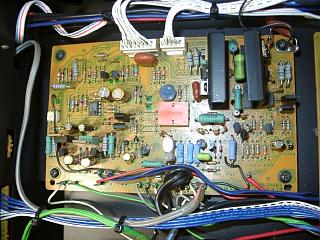

 電源・メーター基板の部品交換。

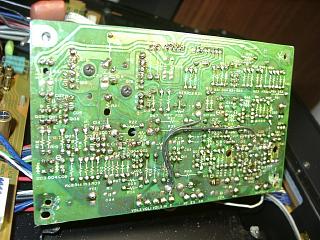

 半田の全修正。

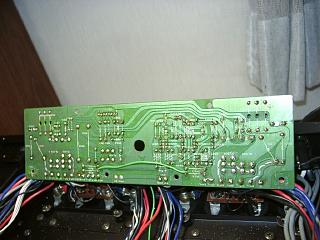

 プロテクション基板の部品交換。



















 半田の全修正。

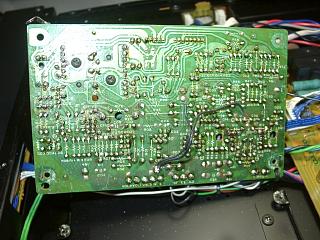

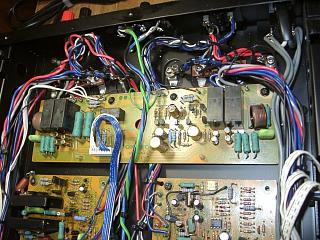

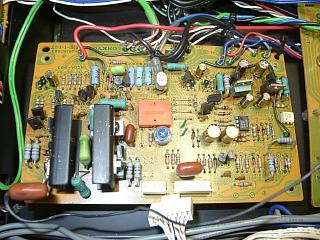

 パワー部(L)の部品交換。



















 半田の全修正。

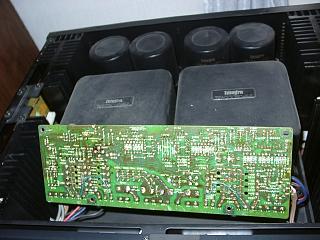

 パワー部(R)の部品交換。



















 半田の全修正。

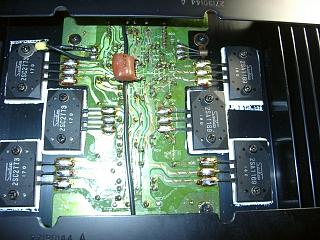

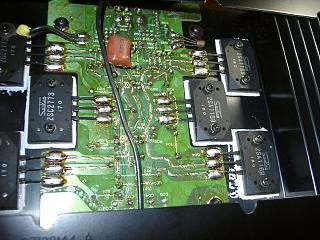

 パワーステージ(L)の半田修正。



















 パワーステージ(R)の半田修正。

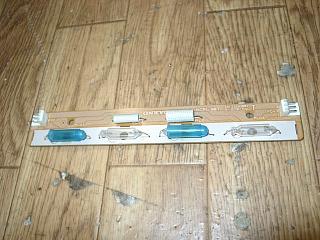

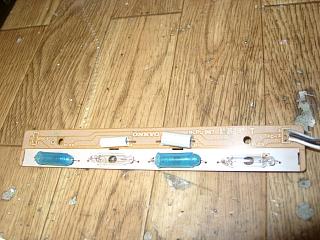

 メーターランプは劣化している為、すべて交換します。

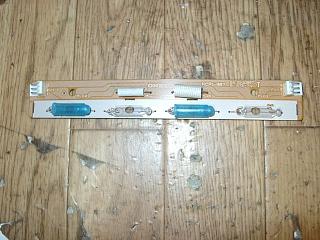

 R側のランプ全交換。



















 L側もすべて交換。

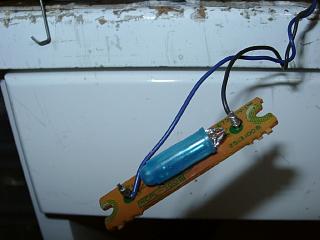

 電源ランプも新品交換。



















 他のインジケーターランプもすべて新品交換。

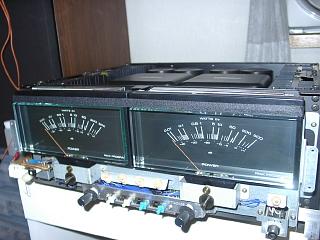

 メーター部は綺麗に清掃します。

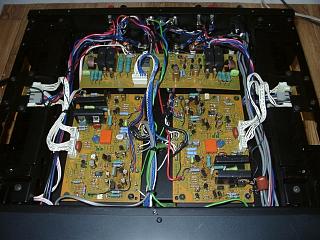

 全ての部品交換が終了しました。

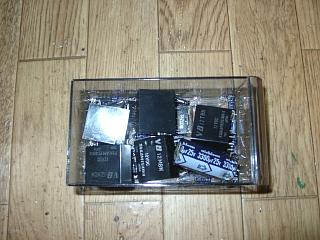

 交換部品です。



















 歪みの測定です。

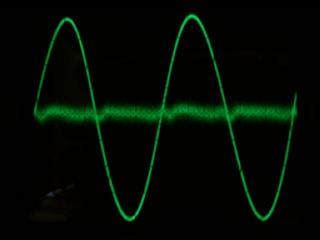

 Rチャンネルの波形です。普通のBクラスアンプですが、スイッチング
歪みも極小で低歪みです。

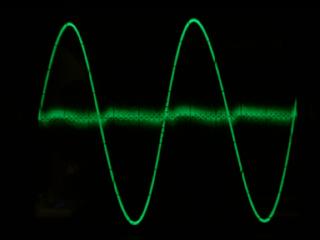

 Lチャンネルです。



















 エージング中。

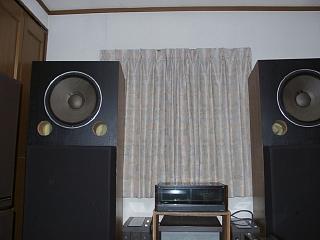

 試聴して完成です。

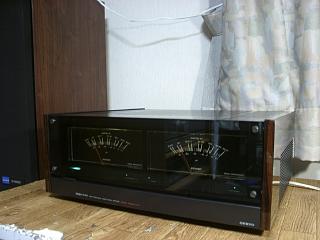

 修理完了です。
