ＯＮＫＹＯ　パワーアンプ　Ｍ−５０９　Ｎｏ．２１　修理の様子

故障内容

　ノイズ、歪み。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　２０２４年４月１１日〜２６日


　電源のブロックコンデンサは液漏れしています。
　このまま使用を続けますと、トラッキング現象を起こして発火事故の
危険性が高くなります。

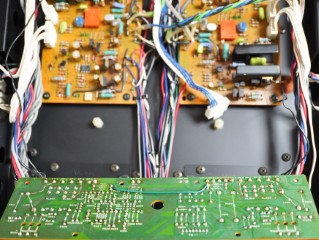

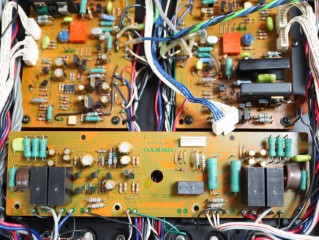

　パワー部（Ｒ）の部品交換。

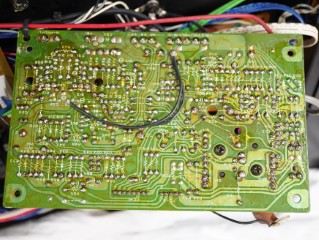

　半田の修正。



















　パワー部（Ｌ）の部品交換。

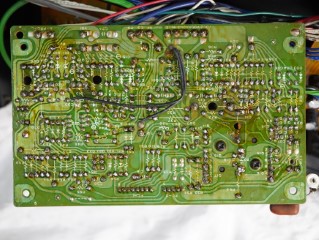

　半田の修正。

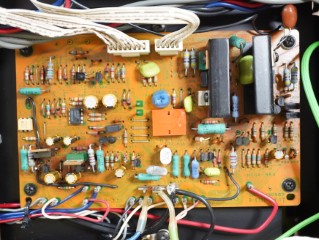

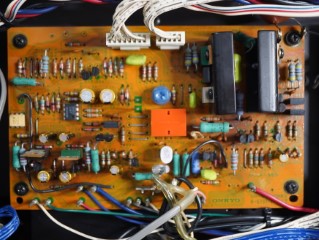

　保護回路基板の部品交換。



















　半田の修正。

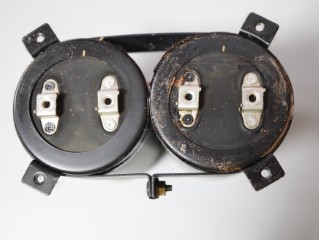

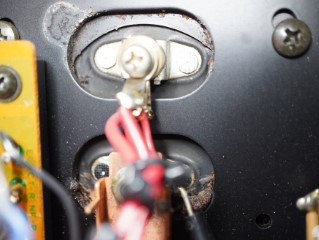

　ブロックコンデンサの状態。防爆弁ではなく、端子引き出し部より漏れています。

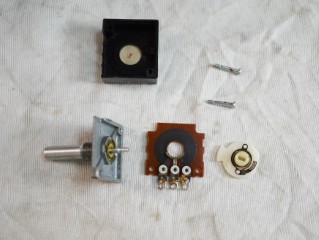

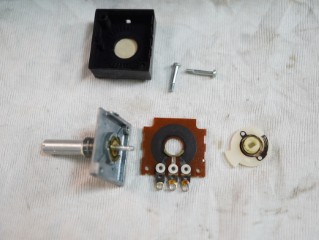

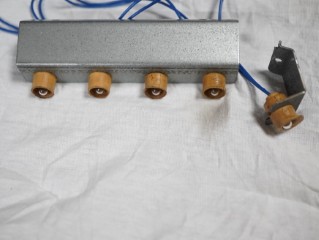

　アッテネーターはガリが酷いので、分解修理。



















　Ｒ／Ｌ共に分解修理。

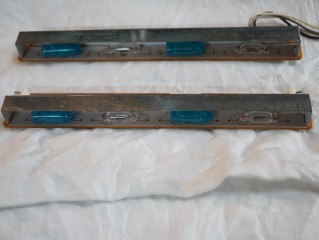

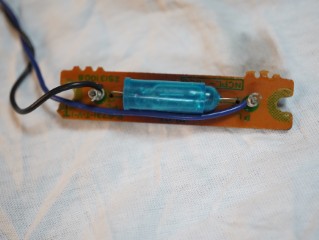

　メーター照明ランプの交換。



















　電源ランプの交換。



















　インジケーターランプの交換。

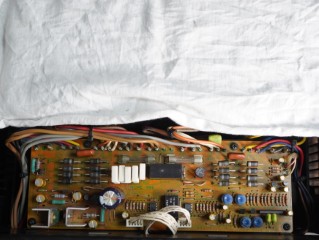

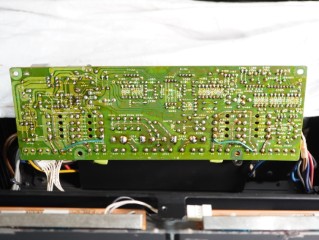

　電源・メーター基板の部品交換。



















　半田の修正。

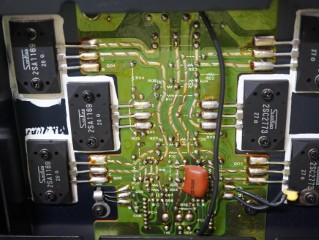

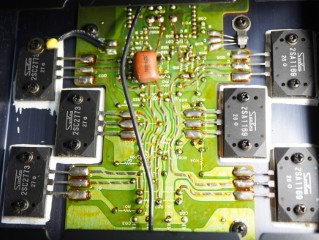

　パワー部終段基板（Ｒ）の半田修正。



















　パワー部終段基板（Ｌ）の半田修正。

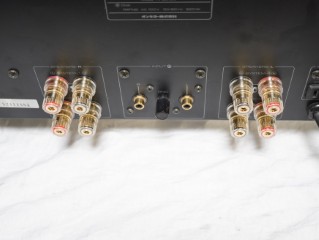

　スピーカーターミナルは破損している為、シャシーとリアパネル追加工して
バナナ対応端子に交換。

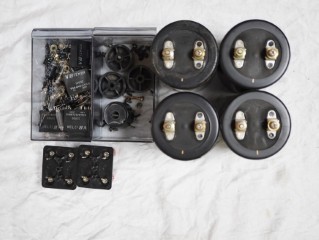

　交換部品です。

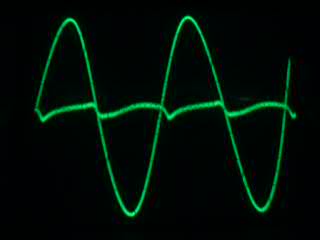

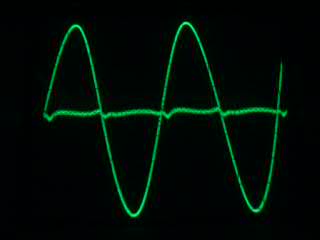

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

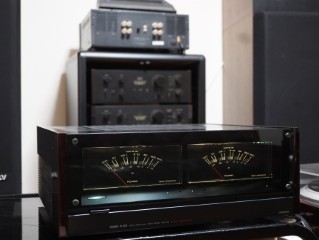

　試聴して完成です。












　修理完了です。

　
