ＯＮＫＹＯ　パワーアンプ　Ｍ−５０９　Ｎｏ．２０　修理の様子

故障内容

　メーター振り切れる。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　２０２３年４月１２日〜１４日

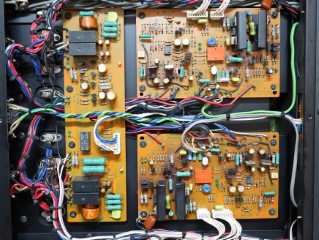

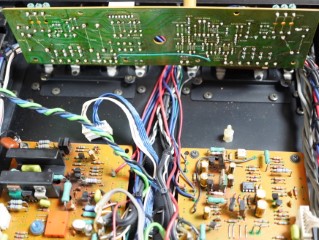

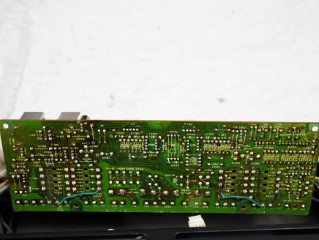

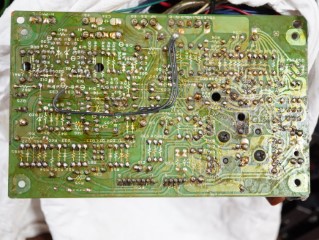

　半田の修正。

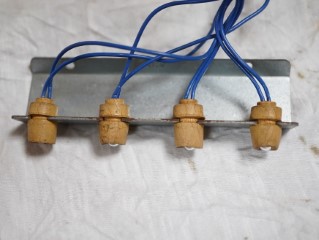

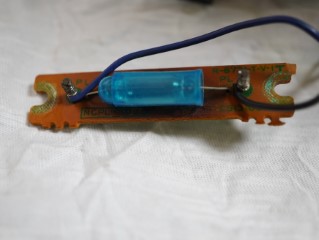

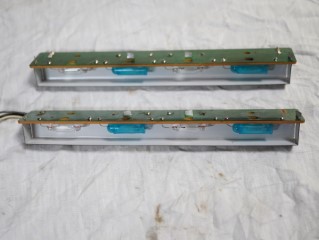

　メーター照明ランプの交換。

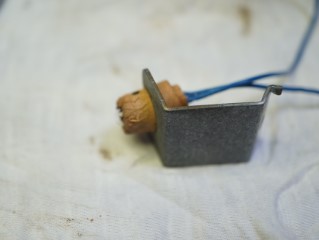

　電源ランプの交換。



















　インジケータランプの交換。

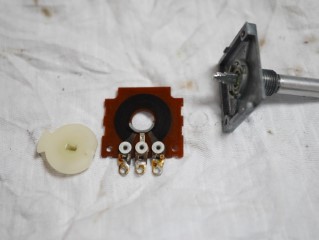

　アッテネーター（Ｒ）の分解修理。

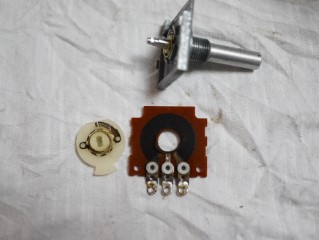

　アッテネーター（Ｌ）の分解修理。

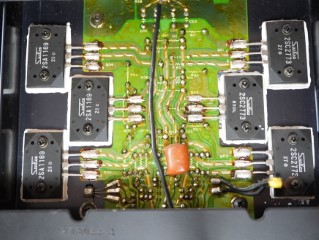

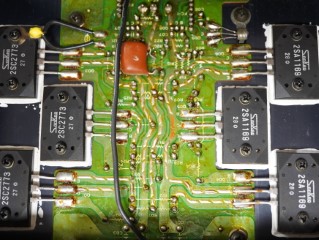

　パワーステージ（Ｒ）の半田修正。

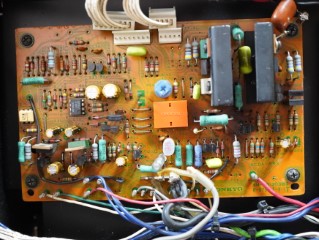

　パワー部（Ｒ）の部品交換。

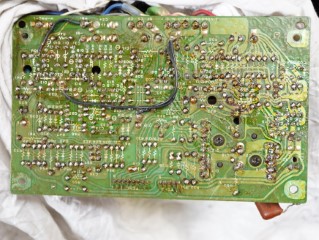

　半田の修正。



















　パワーステージ（Ｌ）の半田修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。

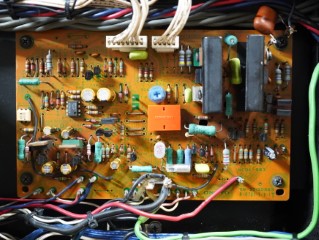

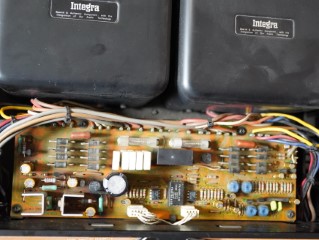

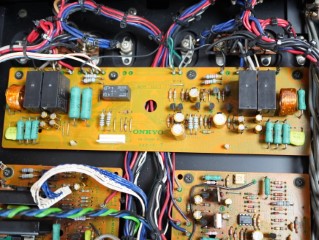

　保護回路基板の部品交換。



















　半田の修正。



















　部品交換が終了しました。

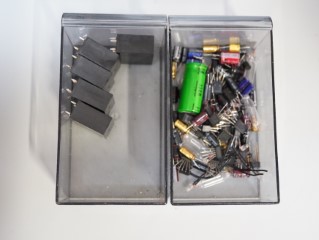

　交換部品です。

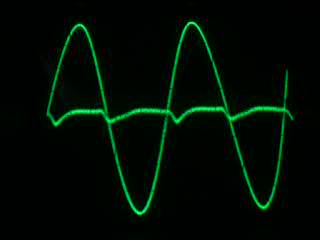

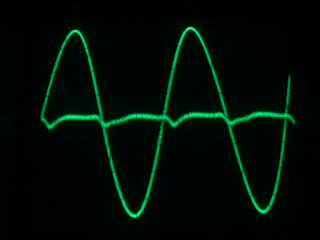

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

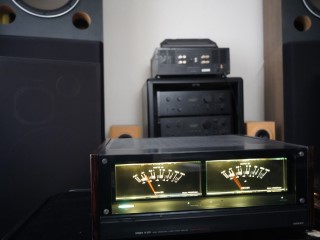

　試聴して完成です。












　修理完了です。

　
