M−509 No.12修理の様子

故障内容

 オークションで動作品を購入。大音響後、プロテクション作動。

原因

 ブロックコンデンサー液漏れ。他の劣化。

処置

 劣化部品交換。

修理期間

 9/2〜9/24

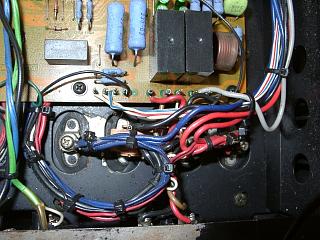

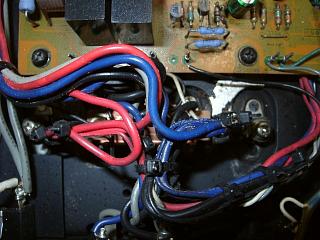

 電源のブロックコンデンサーは、左右共に液漏れして危険な状態。



















 漏れた電解液を拭き取っただけの処置。危険を承知で販売した、かなり
粗悪な商品です。

 このまま使用されますと、電解液により、トラッキング現象が発生、発火・
火災に至ります。

 オークションでの製品を本格的に使用するには、安全の為にも、点検されることをお勧めいたします。

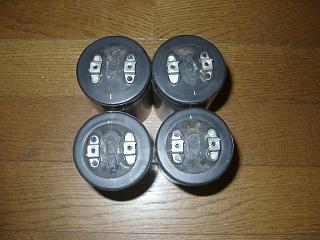

 ブロックコンデンサーは、圧力弁が作動して液漏れしていますので
新品交換。

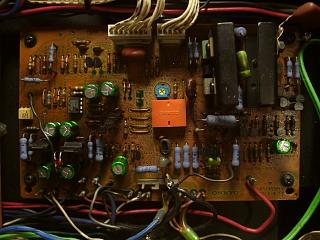

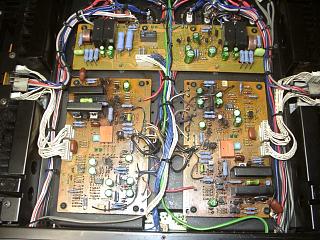

 パワー部の部品交換。

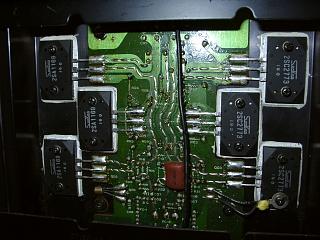

 パワーステージ(R)の部品交換と、半田修正。

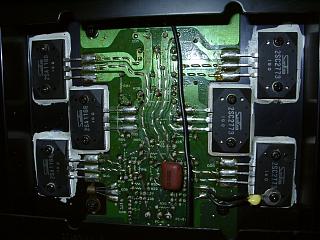

 パワーステージ(L)の部品交換と、半田の修正。

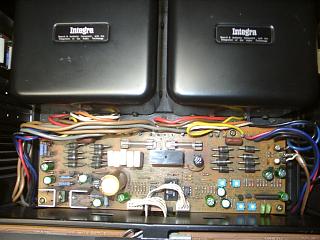

 電源、メーター基板の部品交換。



















 すべての部品交換が終了しました。

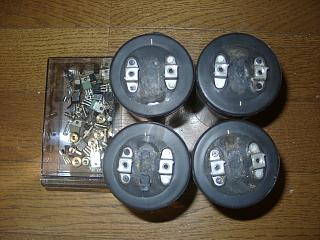

 交換部品です。



















 歪みの測定です。

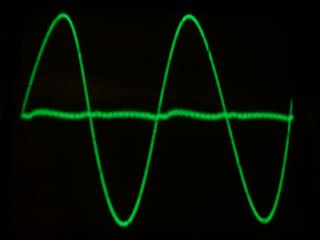

 Rチャンネルです。

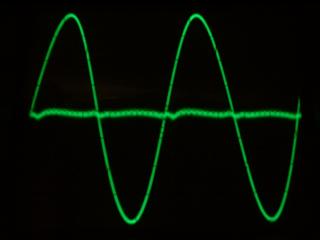

 Lチャンネルです。

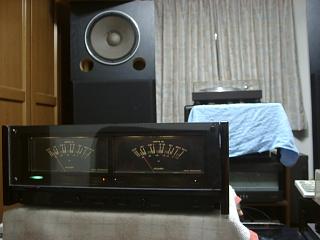

 試聴して完成です。劣化部品の交換で素晴らしいサウンドに蘇りました。


















 修理完了です。
