ONKYO パワーアンプ M−508 No.7 修理の様子

故障内容

 音出ない。

原因


 部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 2021年2月12日〜15日

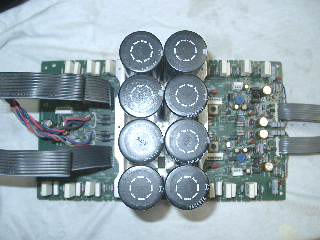

 パワー部の部品交換。



















 半田の修正。

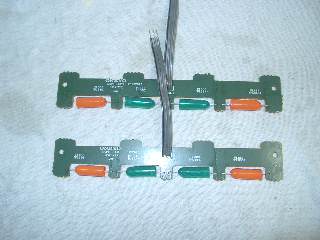

 メーター照明ランプの交換。

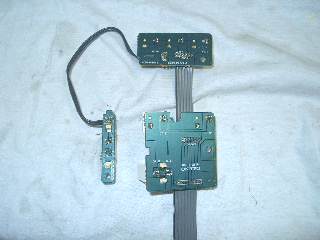

 インジケーターランプ基板の半田修正。

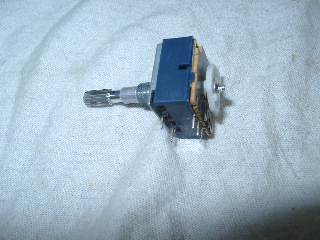

 アッテネーター(R)の分解修理。

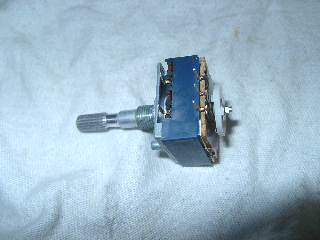

 アッテネーター(L)の分解修理。

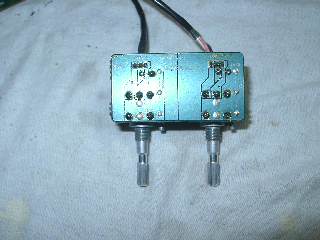

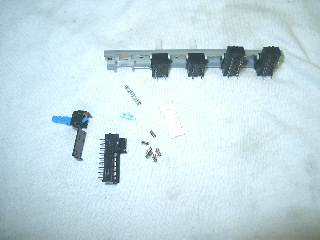

 プッシュスイッチの分解修理。

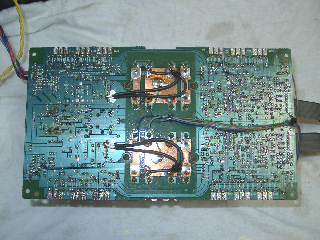

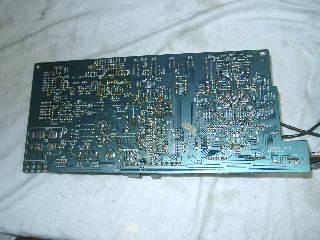

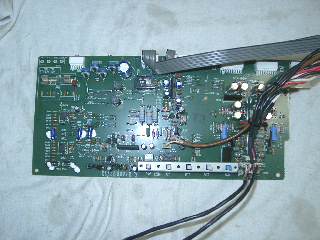

 パワー部初段・メーター・保護基板の部品交換と、修理の終了したスイッチ取り付け。



















 半田の修正。



















 修理の終了したアッテネーター取り付けと、半田の修正。

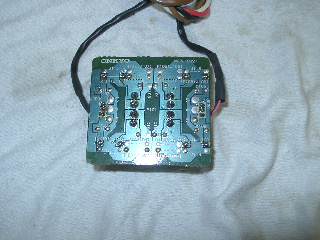

 スピーカー端子台基板の半田修正。

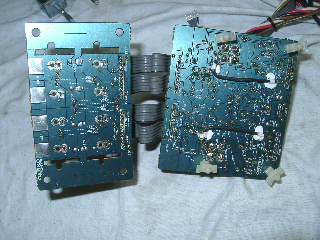

 入力端子基板の半田修正。

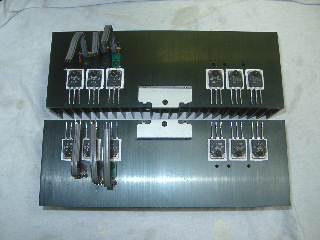

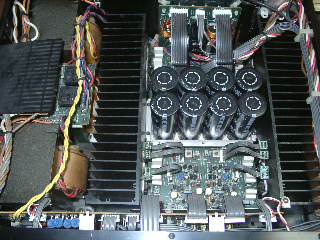

 パワートランジスタは劣化が見られませんので、このまま使用します。

 取り付けネジの増し締めと、中継基板の半田修正。

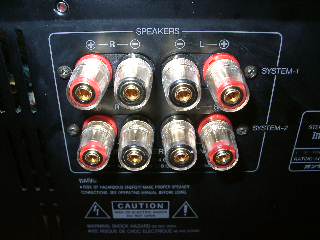

 スピーカー端子はバナナ対応品に改造します。



















 作業終了しました。

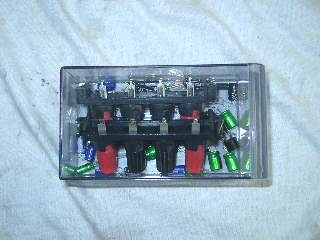

 交換部品です。

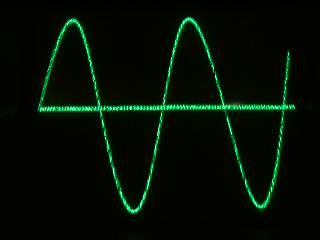

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

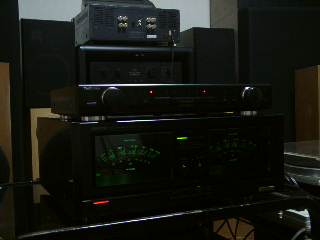

 SU−C1000MK2とペアで試聴し、完成です。












 修理完了です。
