ONKYO パワーアンプ M−508 No.6 修理の様子

故障内容

 左右レベル異常、他、整備のご依頼。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 2021年1月6日〜13日

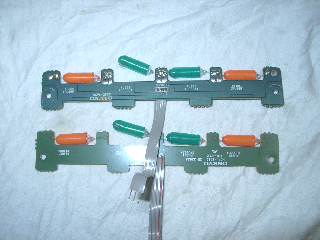

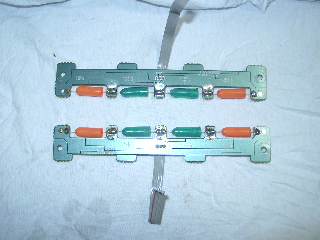

 緑のランプは、左右共1つ半田が外してあります。外しているランプは
断線していますので、過去の修理で左右の照度を合わせる為、外した?。


















 フィラメントランプは消耗品なので、すべて新品交換します。

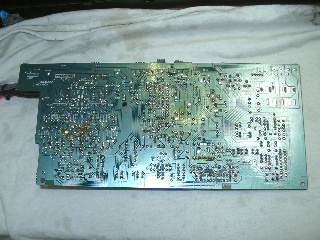

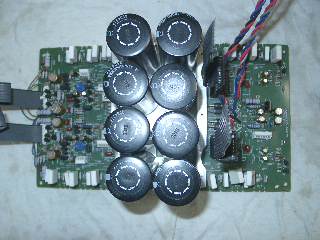

 パワー部終段基板の部品交換。

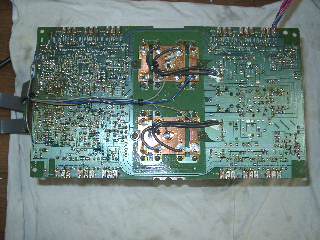

 半田の修正。基板焼けも少なく、かなり程度の良い個体です。

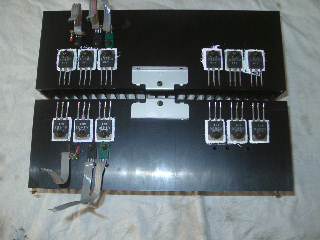

 パワートランジスタは劣化が見られないので、ネジの増し締めを行い
このまま使用します。

 中継基板の半田修正。

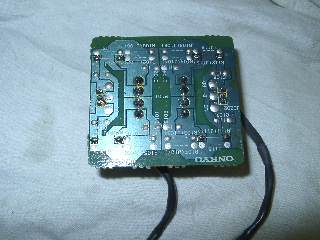

 端子台基板の半田修正。

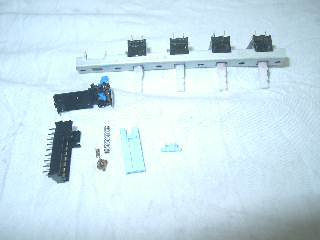

 プッシュスイッチ5個の分解修理。

 ここだけで、かなりの工数がかかります。

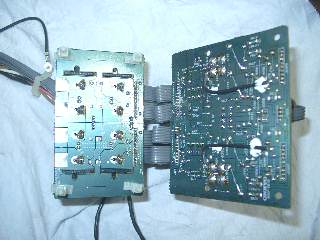

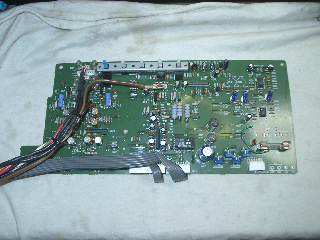

 パワー部初段基板の部品交換と、修理の終了したスイッチ取り付け。



















 半田の修正。



















 入力端子基板の半田修正。

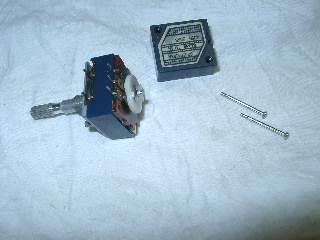

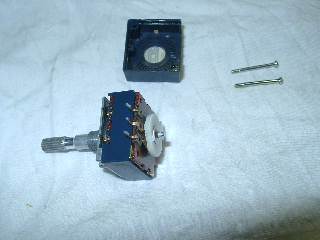

 アッテネーター(R)の分解修理。



















 アッテネーター(L)の分解修理。

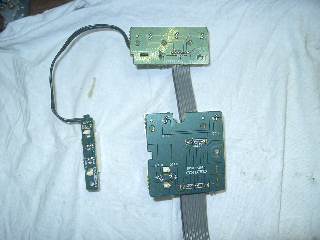

 LED基板の半田修正。

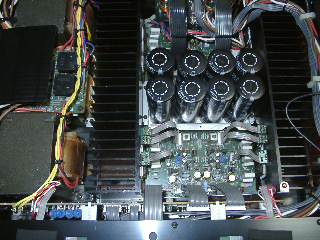

 部品交換が終了しました。

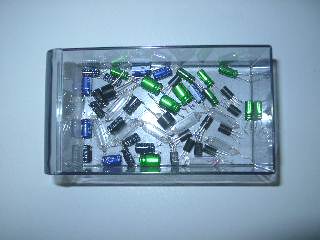

 交換部品です。

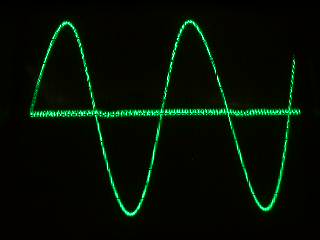

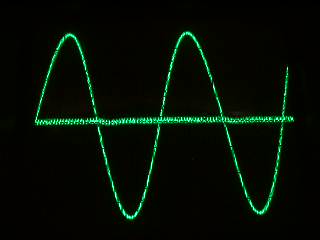

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

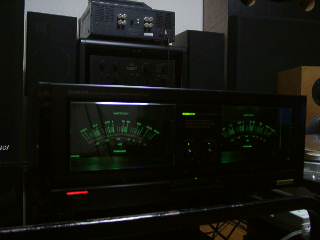

 試聴して完成です。












 修理完了です。
