ONKYO パワーアンプ Mー508 No.5 修理の様子

故障内容

 時々プロテクション解除せず。大きなノイズ後、完全に音出なくなった。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 2020年11月2日〜4日

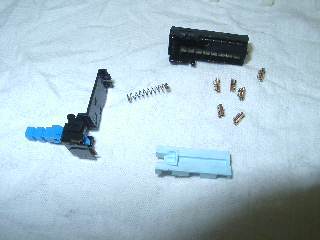

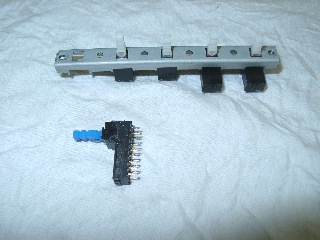

 フロントパネル部のプッシュスイッチは、接触不良が酷い状態なので
分解して接点清掃します。

 SPー2のスイッチは接触不良が特に酷く、過去の修理で短絡処理されていました。

 SPー2ランプが消えないので、おかしいと思いましたが。。。
今回の分解修理で完全な状態に仕上げます。













 非常に難しい作業です。ここだけで、かなりの工数が掛かります。

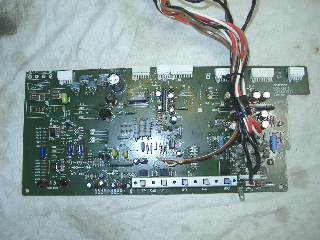

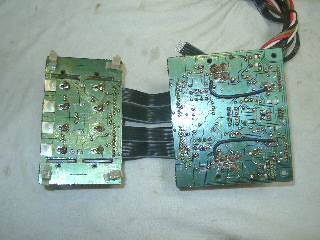

 時々プロテクション解除しない保護回路の故障修理と、パワー部初段回路の部品交換。
修理の終了したスイッチ取り付け。

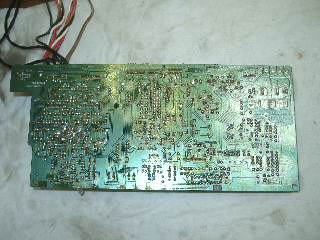

 半田の修正。



















 スピーカー端子台の半田修正。

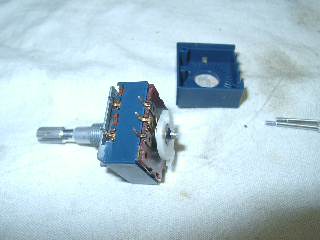

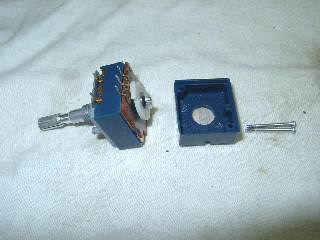

 入力レベルボリューム(L)の分解修理。



















 入力レベルボリューム(R)の分解修理。

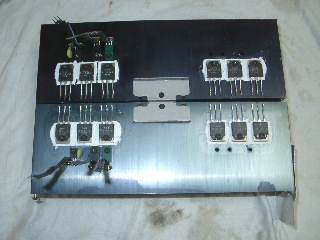

 パワートランジスタはL/R共に劣化が見られないので、このまま使用します。

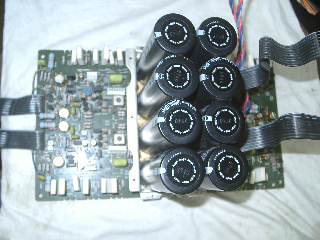

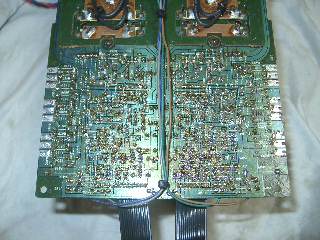

 パワーステージの部品交換。

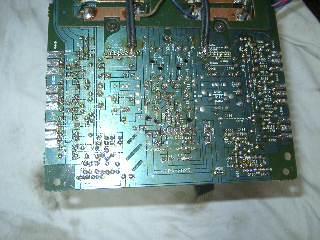

 半田の修正。

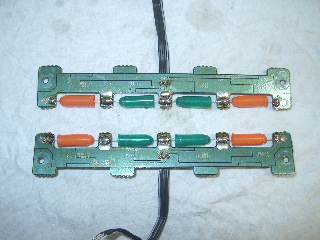

 メーター照明ランプの交換。

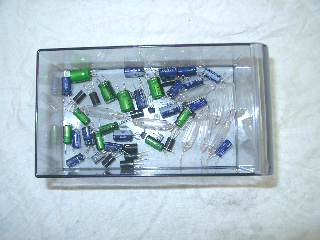

 交換部品です。



















 歪みの測定です。

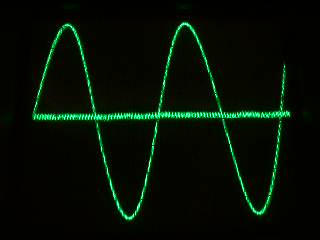

 Rチャンネルです。測定限界以下。

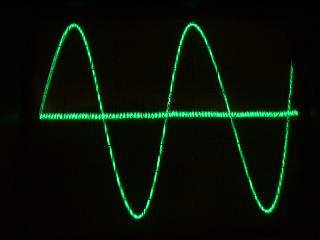

 Lチャンネルです。

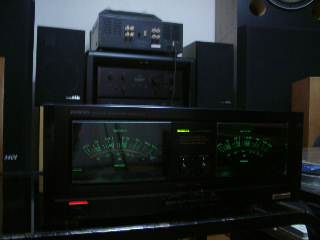

 試聴して完成です。












 修理完了です。
