故障内容
プロテクション解除せず。
原因
コンデンサー、ＴＲの劣化。
処置
オーバーホール修理。
修理期間
８／１０〜８／１３

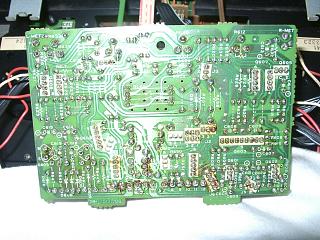

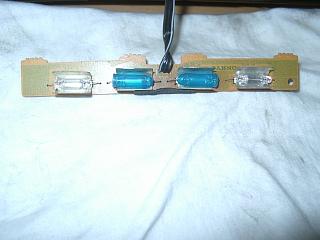

メーター基板の部品交換。
半田の修正。

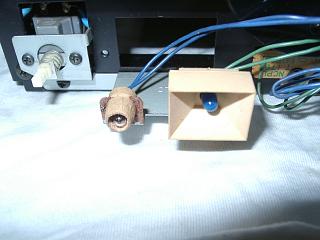

メーター照明ランプ（Ｒ）の交換。

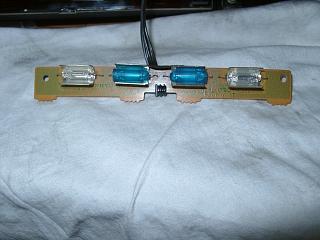

メーター照明ランプ（Ｌ）の交換。

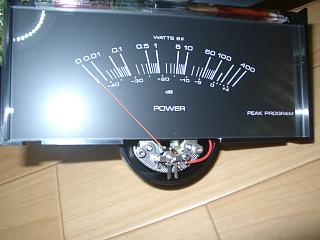

メーター内部は汚れていますので、分解清掃します。
ランプは消耗品なので、すべて交換します。

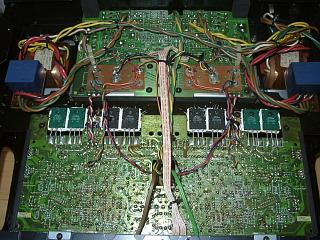

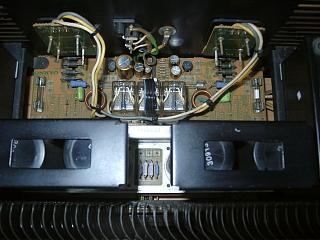

パワー部の部品交換。

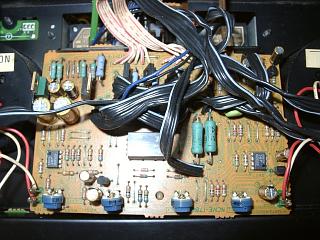

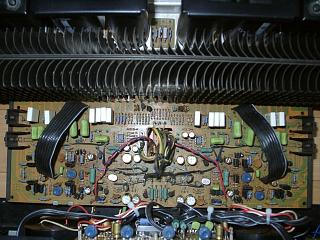

保護回路基板の部品交換。
半田の修正。

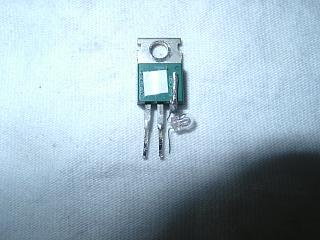

取り外したドライブＴＲには、なんとフィラメントランプが追加されて
います。（過去の修理痕跡です）
１９６０年代の古参アンプに、パワートランジスタの過電流保護で採用
されていた手法です。
１９８０年代のアンプは、裸特性向上の為、ハイスルーレート設計で
エミッタ抵抗のＬ成分さえ問題視して、無誘導抵抗を採用しているのに
このような細工をしたのでは、無誘導抵抗も、Ｈｉ−Ｆｔトランジスタの採用も
無駄になってしまいます。
今回の過電流は、他の要因によるものですので、上記対策をしても
無意味。

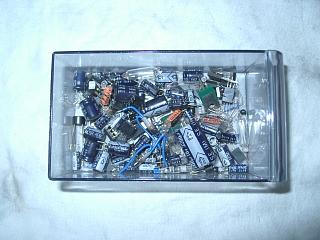

交換部品です。

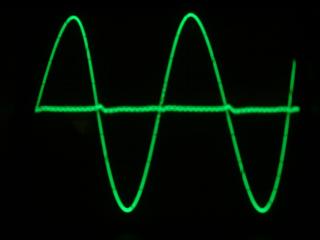

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
