Ｍ−３　修理の様子

故障内容

　プロテクト。

原因
　
　コンデンサーの劣化。

処置

　オーバーホール修理。

修理期間

　５／６〜

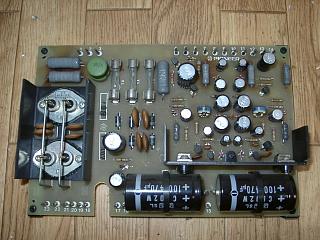

　電源基板のコンデンサーは、パンクしています。

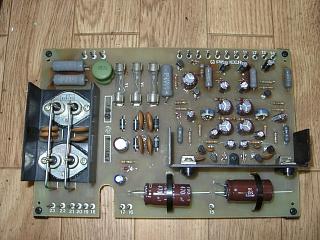

　コンデンサーとトランジスター２個交換。

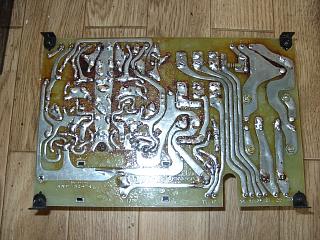

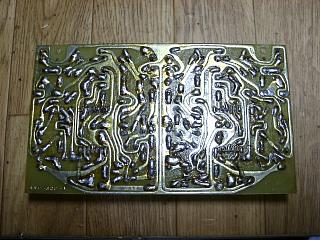

　半田の修正。

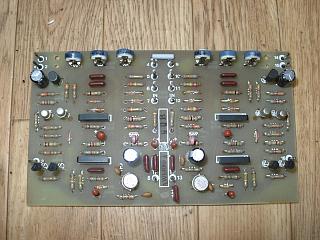

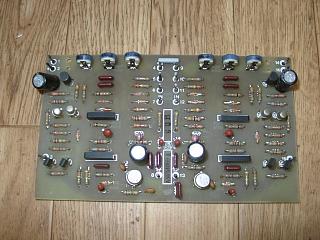

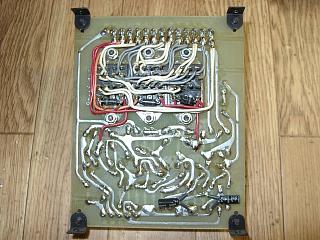

　メーター基板の修理。



















　コンデンサーとトランジスター４個交換。



















　半田の修正。

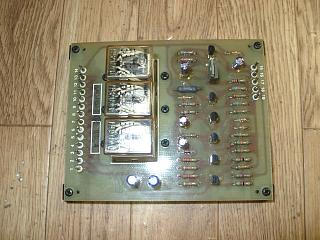

　コンデンサーとトランジスター６個交換。



















　半田修正。

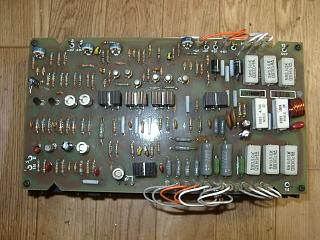

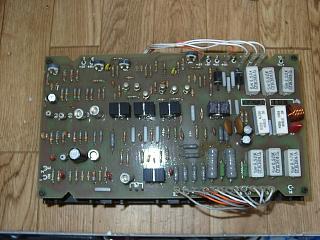

　パワーステージのコンデンサー、トランジスター交換。

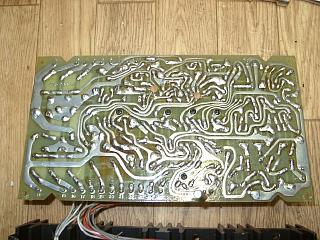

　半田もすべて修正。

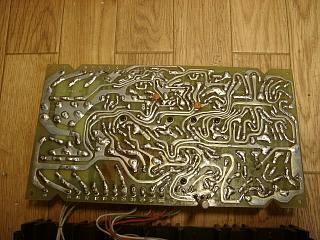

　Ｒチャンネルも同様に部品交換。



















　半田もすべて修正。

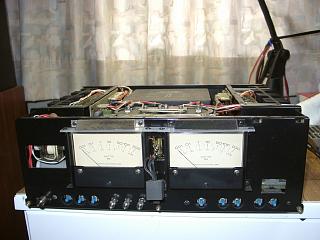

　フロントパネルは取り外してクリーニング実施。

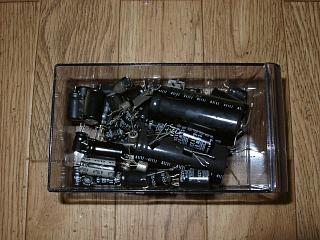

　交換部品です。

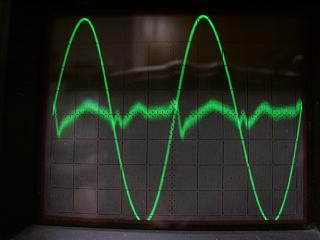

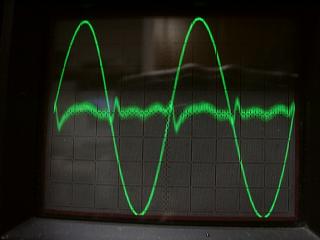

　測定に入ります。当時のＢ級アンプとしては、非常に低歪み。



















　こちらはＬチャンネル。当時のパワートランジスターはスイッチング
スピードが遅いので、スイッチング歪みが観測されますが、試聴では
現代のアンプより歪み感はなく、非常に高音質です。
