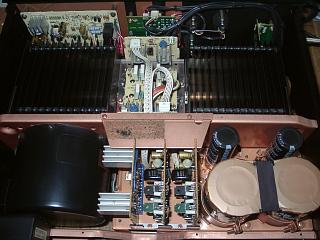

M-06a　修理の様子

故障内容

　Lチャンネルよりノイズ。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　８／１０～

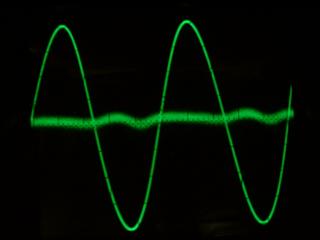

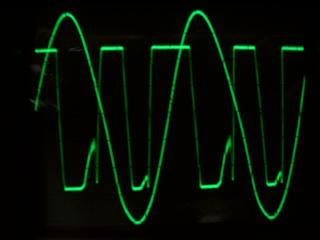

　Ｌチャンネルは、ノイズと大きな歪が発生しています。

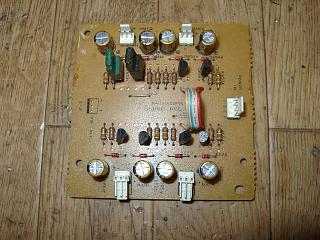

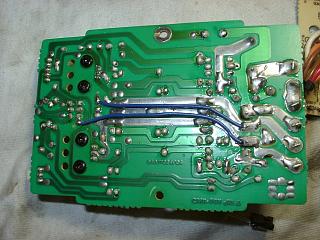

　パワー部初段基板（Ｒ）の部品交換。

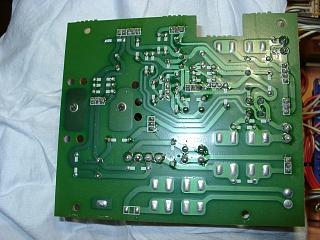

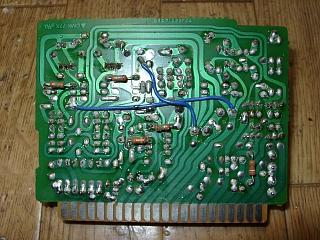

　半田の全修正。

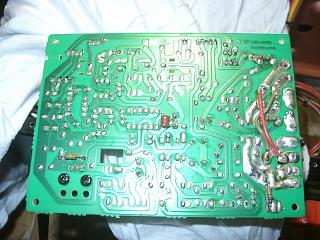

　パワー部初段基板（Ｌ）の部品交換。



















　半田の全修正。

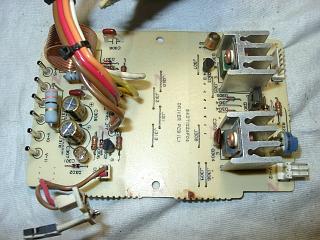

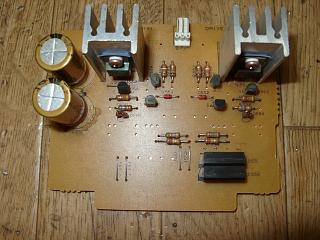

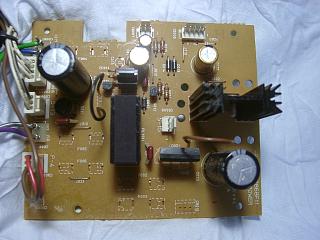

　電源基板の部品交換。



















　半田の全修正。

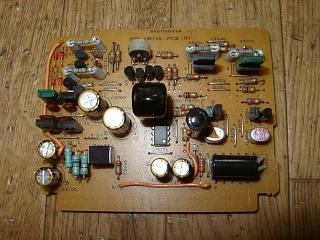

　サーボ基板の部品交換。

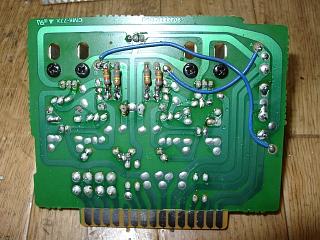

　半田の全修正。



















　アクセサリー電源基板の部品交換。



















　半田の全修正。

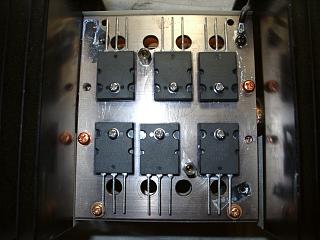

　パワートランジスターは劣化が激しいので、すべて新品交換します。

　クラスＡアンプの宿命です。

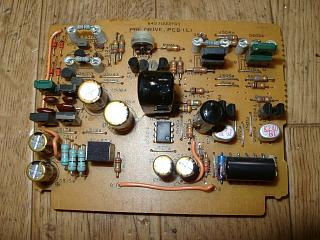

　プリドライブ基板の部品交換。

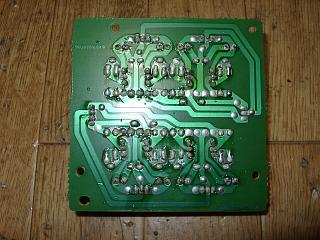

　半田の全修正。

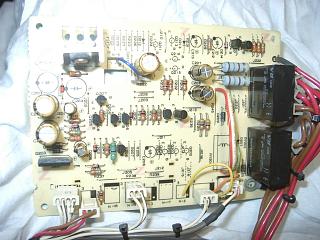

　プロテクション基板の部品交換。



















　半田の全修正。

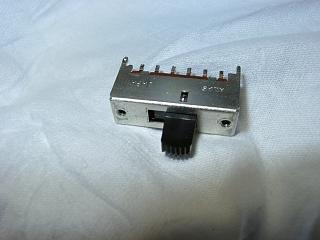

　スライドＳＷは、分解清掃します。



















　すべての部品交換が終了しました。

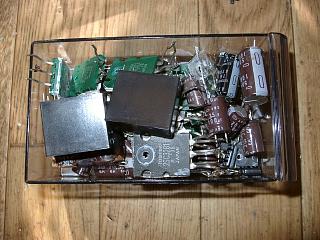

　交換部品です。



















　歪の測定です。

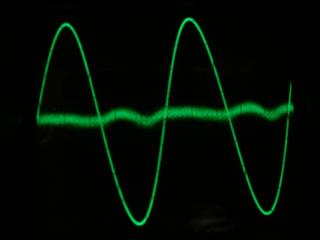

　Ｒチャンネルです。

















　Ｌチャンネルです。

　歪みも取れて正常になりました。

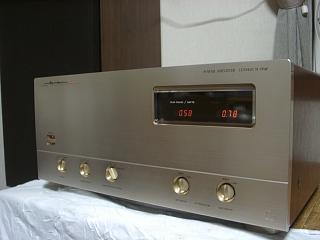

　エージング中。
