LUXMAN パワーアンプ M−05 修理の様子

故障内容

 整備のご依頼。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成29年7月11日〜

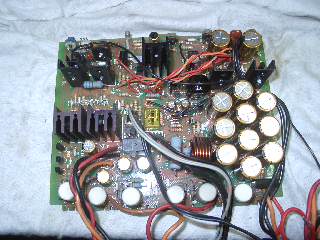

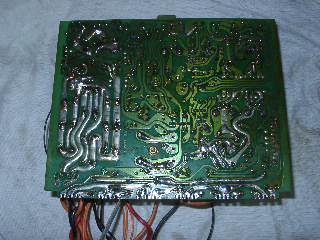

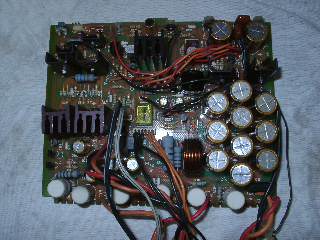

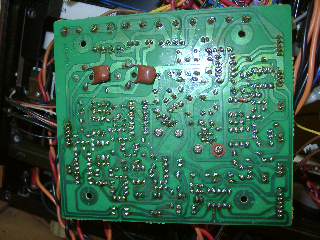

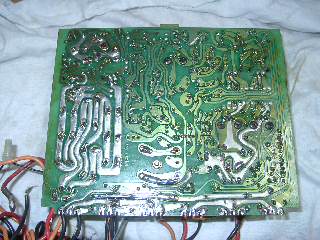

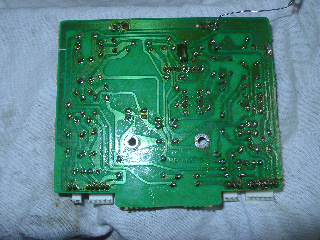

 パワー部(R)の部品交換。



















 半田の修正。



















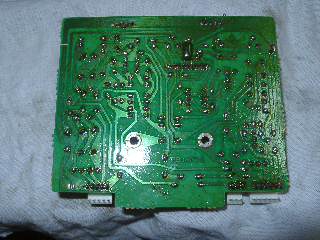

 パワー部(L)の部品交換。



















 半田の修正。

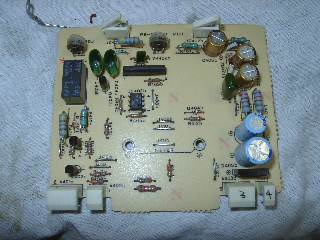

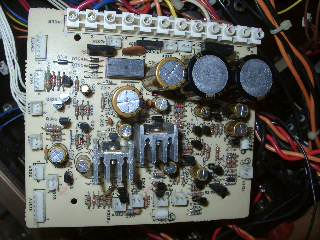

 電源・保護基板(R)の部品交換。



















 半田の修正。



















 電源・保護基板(L)の部品交換。



















 半田の修正。

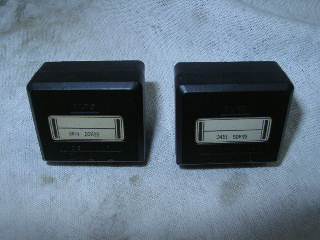

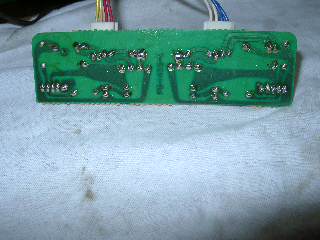

 メーター基板(R)の部品交換。



















 半田の修正。



















 メーター基板(L)の部品交換。



















 半田の修正。

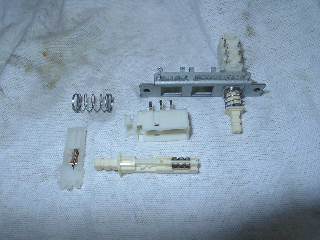

 プッシュSWは、すべて分解修理します。



















 修理の済んだSW取付けと、半田の修正。















































































 アッテネーターは、基板より外して洗浄処理します。

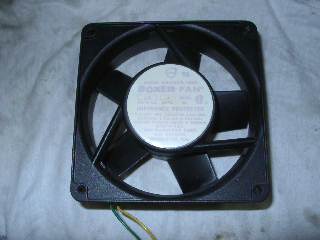

 FANはR/Lともに清掃。

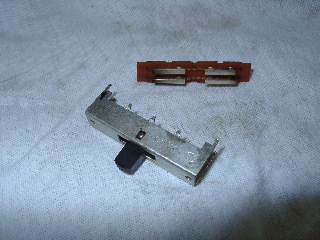

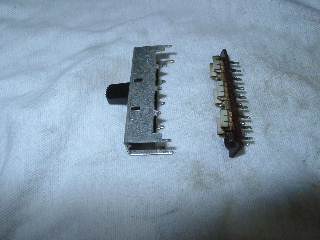

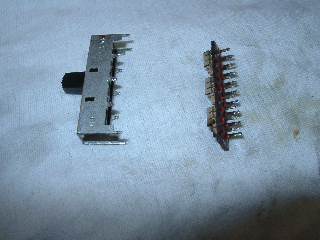

 スライドSWも、全て分解修理します。

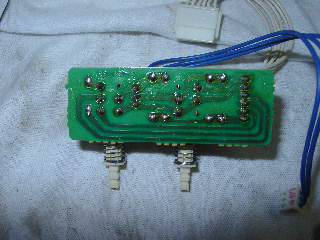

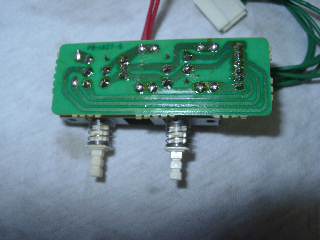

 入力基板の部品交換と、修理の済んだSW取付け。



















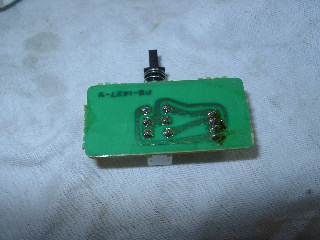

 FAN切替SWの分解修理。

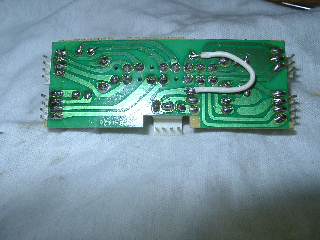

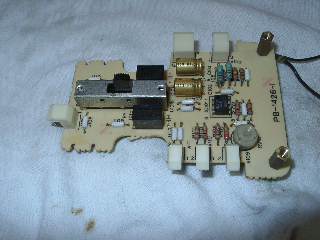

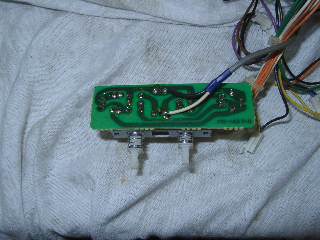

 FANドライブ基板の部品交換と、修理の済んだSW取付け。



















 半田の修正。



















 BTL−SWの分解修理。



















 修理の済んだSW取付けと、半田の修正。

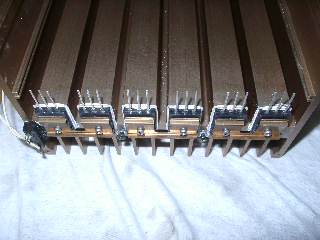

 Lチャンネル パワートランジスタの交換。

 パワートランジスタは劣化が激しい状態。CLASS−Aアンプの宿命です。

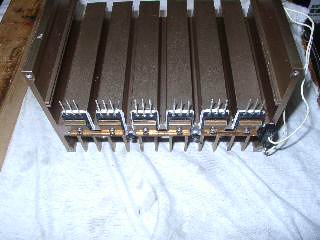

 Rチャンネル パワートランジスタの交換。

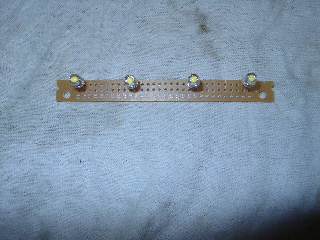

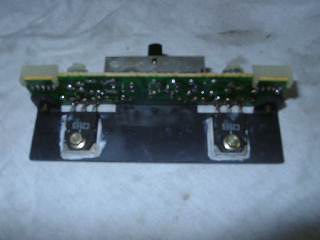

 メーター照明は、白色LEDに変更します。(ユニバーサル基板でベース作成)

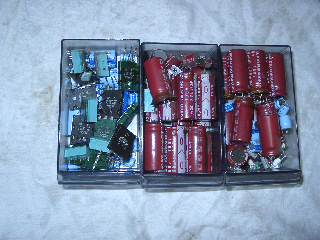

 交換部品です。

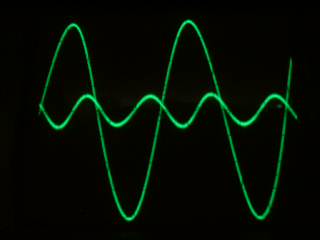

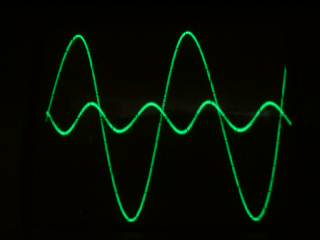

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

 1段増幅なので歪みは多めですが、音質は柔らかくLUXらしい音質です。
