L−58A 修理の様子

故障内容


出力せず。オーバーホールのご依頼。

原因


 コンデンサーの劣化

処置

 コンデンサー交換。SW、VR関係の分解清掃。

修理期間

 12/13〜12/24



 パワー段にMOSの逸品2SK134,2SJ49使用されています。

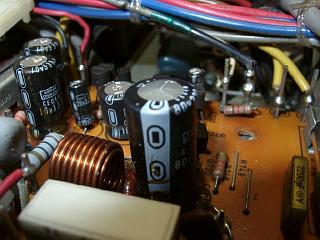

 コンデンサーは、頭が膨らみパンク寸前。



















 こちらは、液漏れしています。

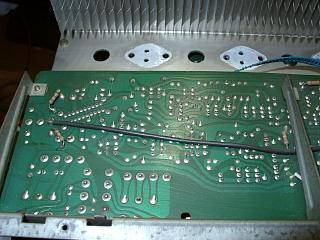

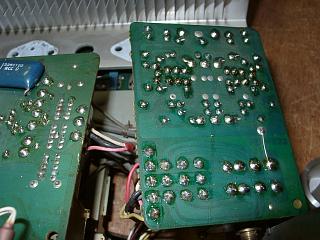

 ボリューム基板の半田修正。

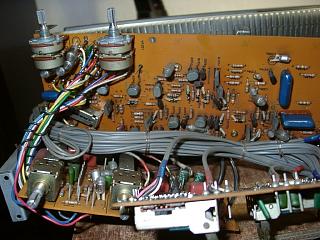

 トーン回路修理中

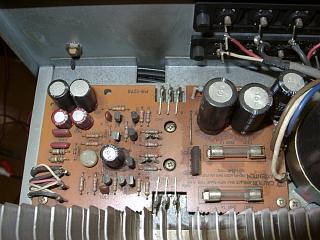

 電源のコンデンサーも劣化しています。

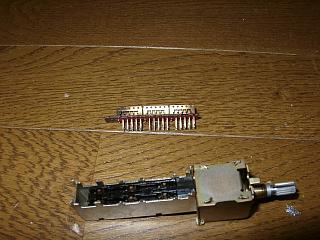

 今回はオーバーホールのご依頼なのでSWも分解清掃します。

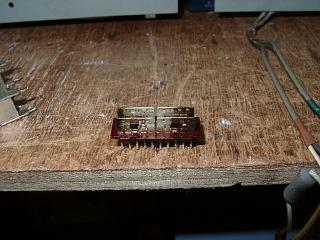

 やはり接点は真っ黒です。

















 これだけ汚れていると、接点復活剤では修復不能です。

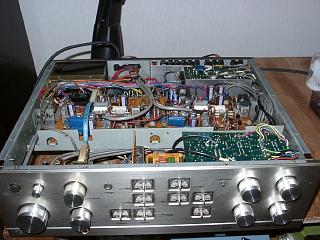

 フロントパネルシャーシー外し、Phonoイコライザー基板の修理



















 Phono切り替えSWも真っ黒です。

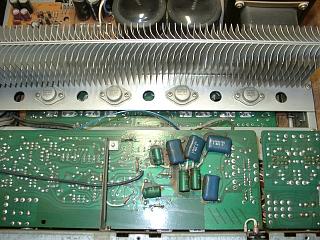

 パワー段のコンデンサー交換実施。

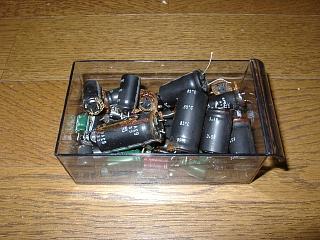

 交換したパーツ。プリメインはコンデンサー大量に使用しています。



















 部品交換終了しました。

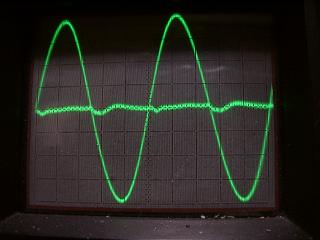

 Lチャンネルの歪み波形です。



















 Rチャンネルの歪み波形です。

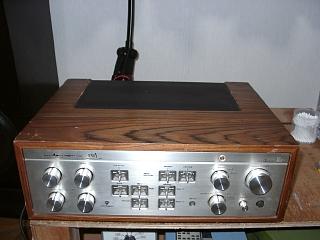

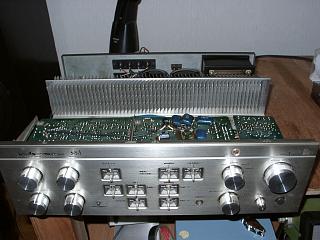

 完成しました。MOS−FETの特徴がよく出ていますね。
非常に繊細でボーカルもリアルに再生します。
















 修理完了です。
