Ｌ－４５Ａ　修理の様子

故障内容

　整備のご依頼。

原因
　
　部品の劣化。
　
処置

　オーバーホール修理。

修理期間

　１０／１５～


　完成度の高い製品です。



















　ＳＷ関係は分解清掃します。

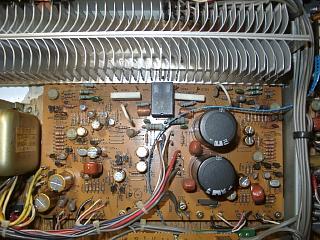

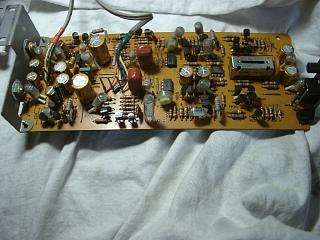

　ＰＨＯＮＯイコライザー部の部品交換。

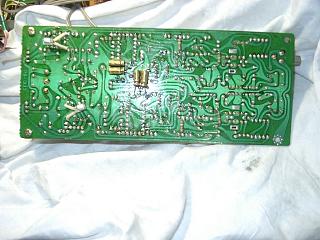

　半田の修正。



















　ボリュームは洗浄処理します。

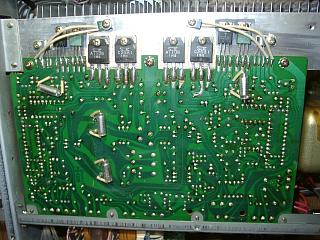

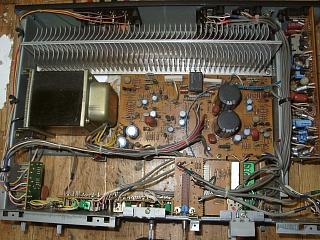

　パワー部の部品交換。



















　半田の全修正。

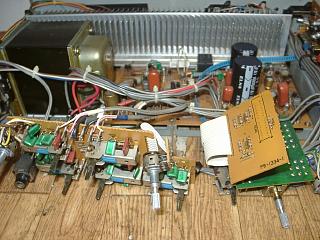

　フロント部のＳＷ関係も洗浄処理します。

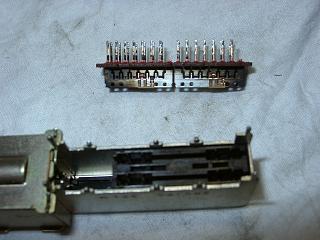

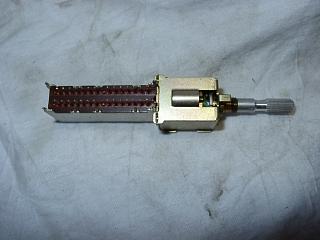

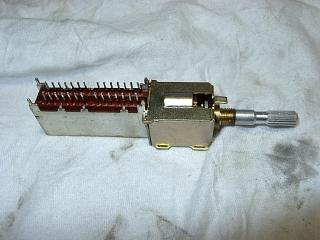

　セレクターＳＷの分解清掃。



















　内部は、かなりの汚れです。

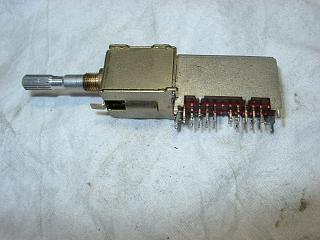

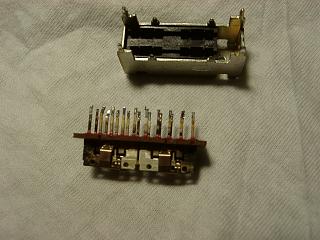

　こちらのＳＷも分解清掃します。



















　内部は、やはりかなりの汚れです。

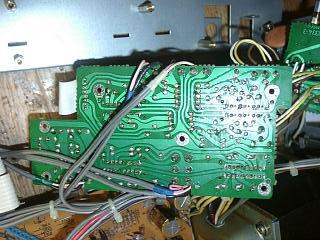

　修理の済んだＳＷ取り付けと、半田の全修正。



















　ＳＰ切り替えＳＷも分解清掃します。



















　修理の済んだＳＷ取り付けと、半田の全修正。

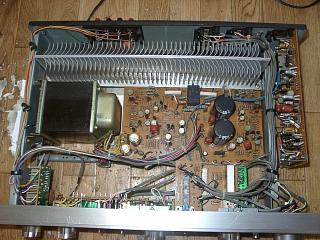

　すべての部品交換が終了しました。



















　交換部品です。

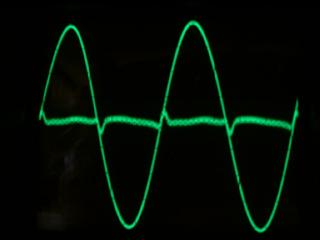

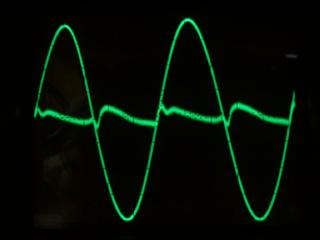

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。当時としては非常に低歪みです。

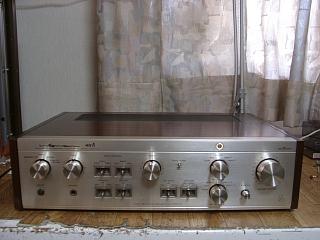

　エージング中。

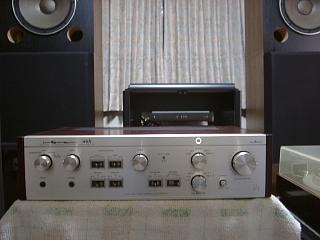

　試聴して完成です。

　ＤＵＯーβサーキットの良さがよく出ていると思います。
















　修理完了です。
