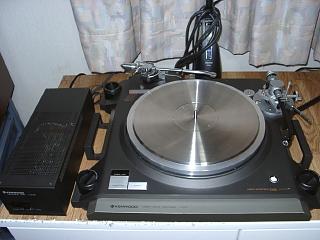

L−07D 修理の様子

故障内容


回転ムラ。

原因


 コンデンサーTR劣化。

処置

 オーバーホール修理。

修理期間

 10/22〜10/24

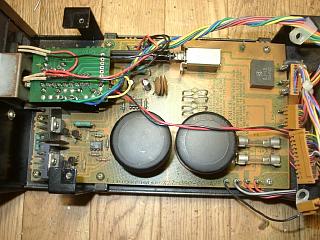

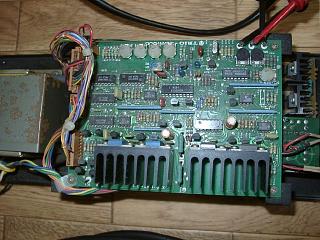

 コントロールユニットの内部。部品はかなりの腐食が見られます。

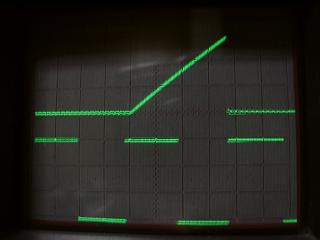

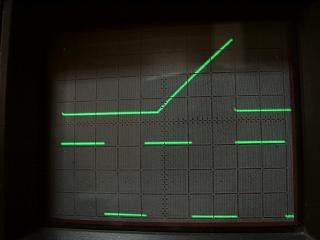

 PLL回路の波形観測。部品劣化で時々、波形が大きく乱れます。

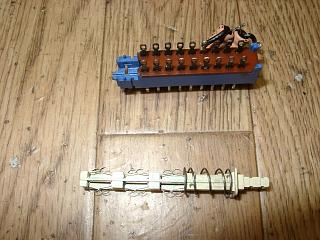

 サーボの定数変更SWは分解清掃します。

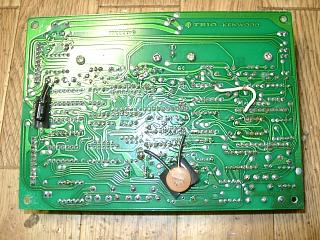

 電源基板のコンデンサー、トランジスター交換。

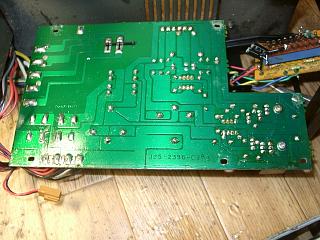

 半田も綺麗にやり直します。

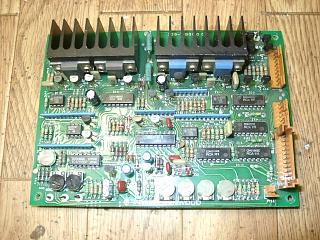

 ドライブ基板のトランジスター、コンデンサー、Geダイオード交換。



















 半田の修正。

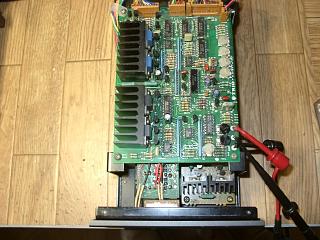

 組み上げて、PLLの調整に入ります。



















 波形も安定して綺麗になりました。

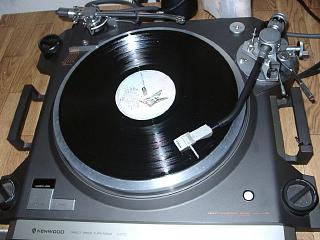

 エージングに入ります。



















 修理完了です。
