故障内容
音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。スピーカー端子改造。
修理期間
２０１９年１２月２日〜１５日

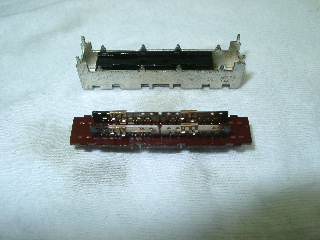

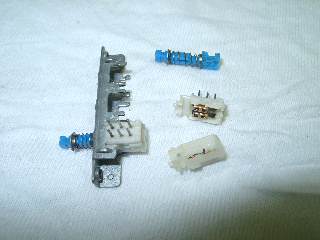

スイッチ関係は、分解修理します。

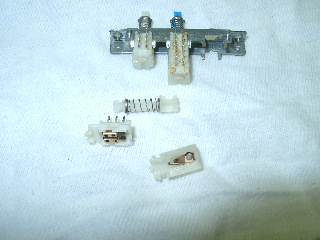

トーン部のスイッチ分解修理。

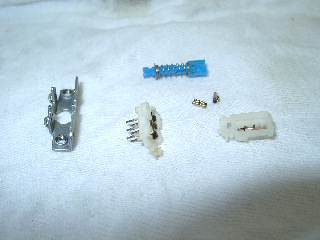

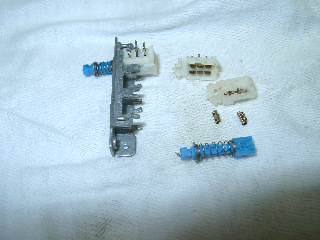

MODE／SUBSONICスイッチの分解修理。
どれも内部は真っ黒です。接点復活剤では改善不能です。

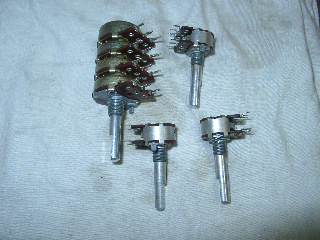

ボリューム関係は、基板から外して洗浄処理します。

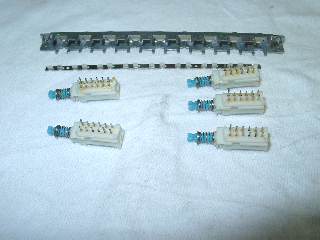

入力セレクタースイッチも分解修理します。
ＰＨＯＮＯセレクタースイッチの分解修理。
ＡＵＸ／ＤＡＤ ＦＲＯＮＴ／ＲＥＡＲ切替スイッチの分解修理。
フラットアンプ基板の部品交換。

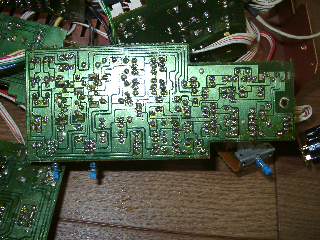

半田の修正。

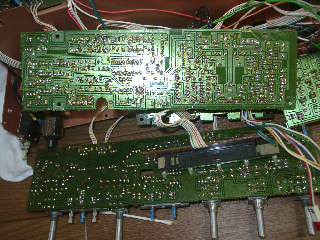

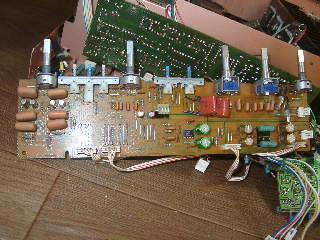

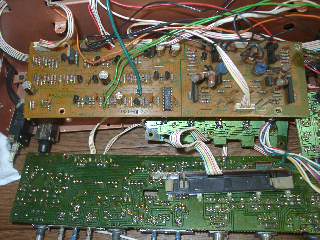

トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。
半田の修正。

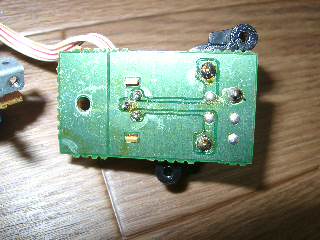

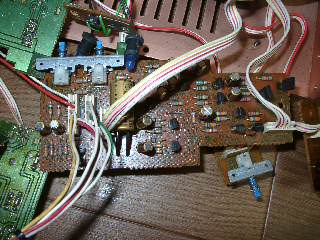

プランジャー駆動基板の部品交換と、修理の済んだスイッチ取付け。
半田の修正。

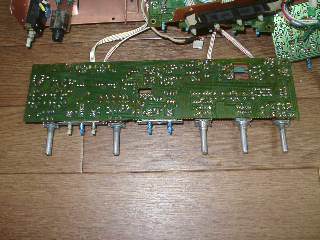

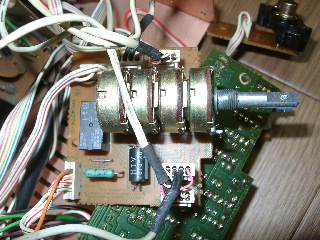

ボリューム基板の部品交換と、修理の済んだボリューム取付け。

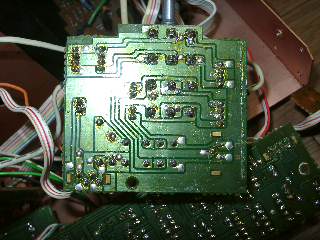

半田の修正。

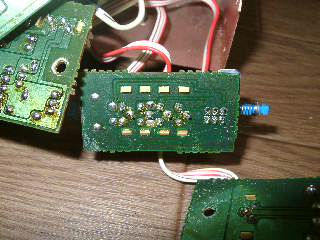

フロント端子部の半田修正。
修理の済んだスイッチ取付けと、半田の修正。

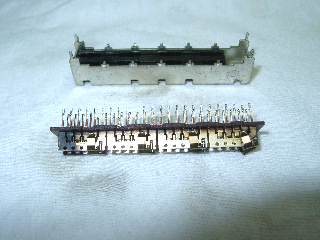

ＲＥＣセレクタースイッチの分解修理。

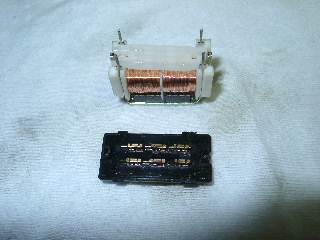

電磁スイッチの分解修理。
スピーカー切替スイッチの分解修理。

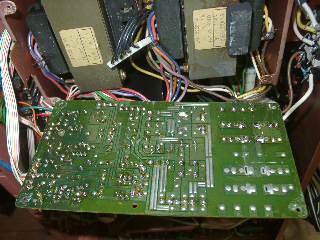

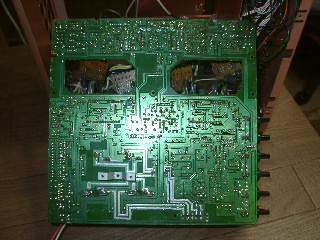

パワーステージの部品交換。
半田の修正。

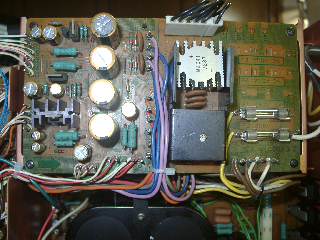

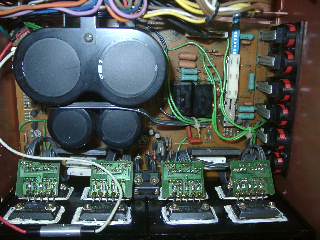

電源基板の部品交換。
半田の修正。

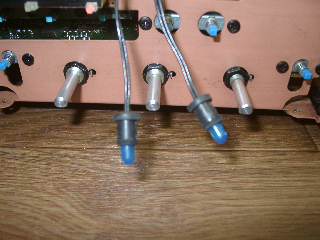

フィラメントランプの交換。

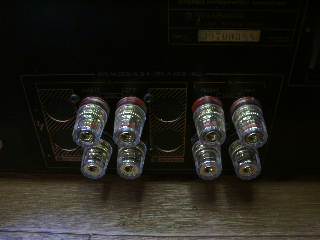

スピーカー端子の交換。Σドライブ端子は廃止。
部品交換が終了しました。

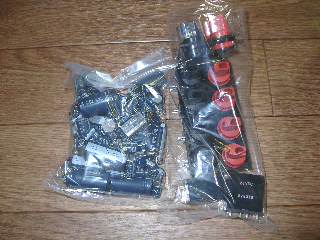

交換部品です。

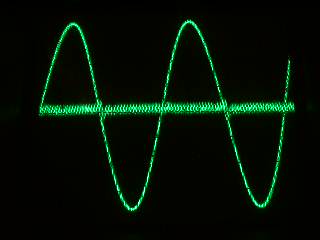

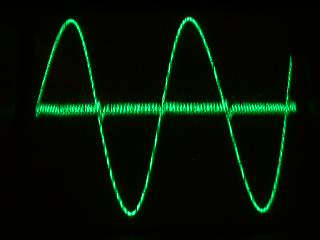

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

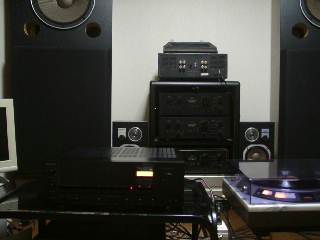

試聴して完成です。大型スピーカーも堂々とドライブします。

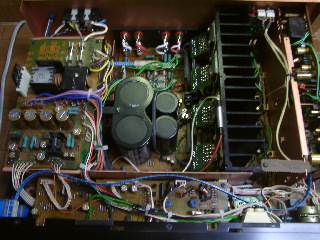

修理完了です。
