Ｌ−０１　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理

修理期間

　５／４〜５／６

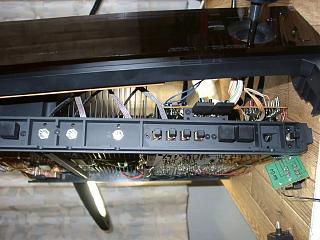

　ＶＲ、ＳＷ関係の分解清掃。

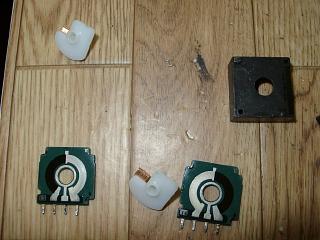

　バランスＶＲは分解清掃します。

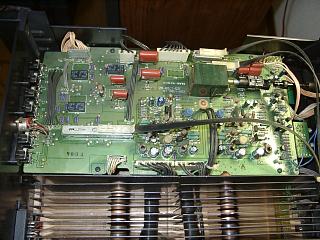

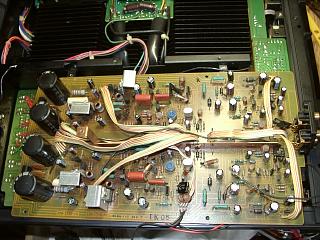

　パワーアンプ基板の修理。コンデンサー、リレー交換。



















　リレー、コンデンサー交換。半田の修正。



















　ＰＨＯＮＯ基板のコンデンサー全交換。

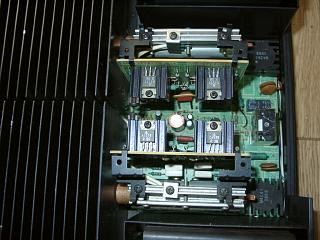

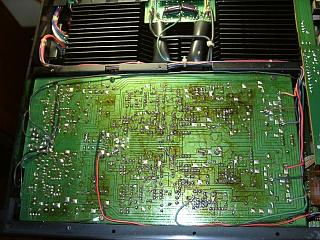

　パワー段の半田全修正。

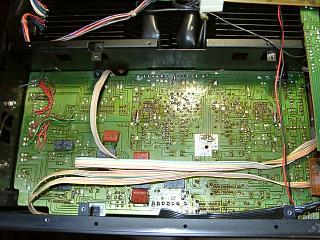

　ＰＨＯＮＯ基板も半田全修正。

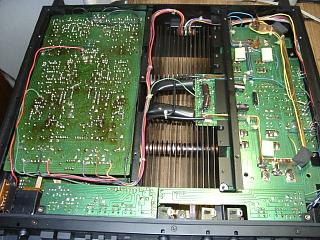

　配線も綺麗に束線します。

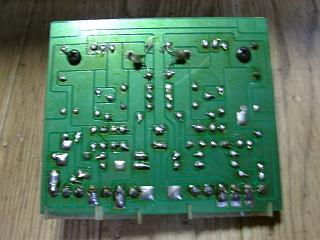

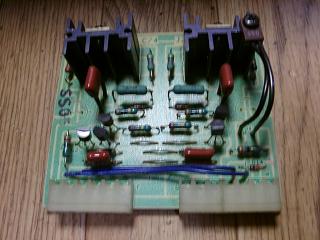

　プリドライバー基板の半田修正。

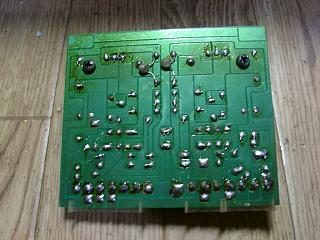

　半田の修正。

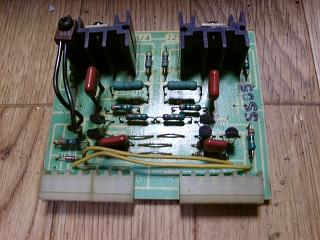

　Ｒチャンネルのプリドライバーも同様に修理。



















　半田もすべて修正。

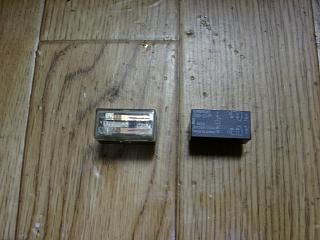

　リレーは、信頼性の高い密閉型の物へ交換。

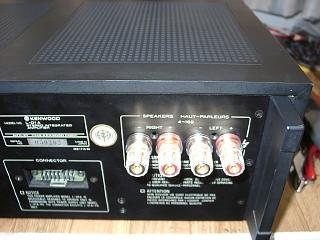

　スピーカー端子の交換。

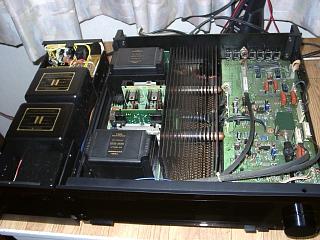

　部品交換が終了しました。

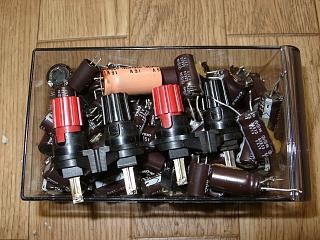

　交換部品です。

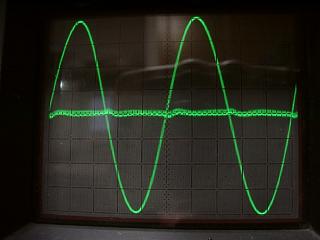

　Ｌチャンネルの歪み波形です。

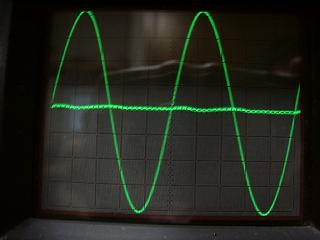

　Ｒチャンネルの波形です。歪みはありません。

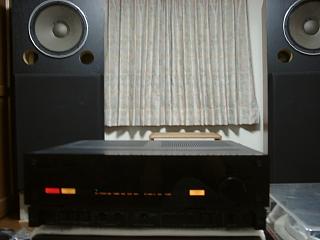

　エージングして完成です。
