KSA−300 修理の様子

故障内容

 ノイズ発生。オーバーホールのご依頼。

原因


 コンデンサー他の劣化

処置

 オーバーホール修理

修理期間

 1/22〜2/8

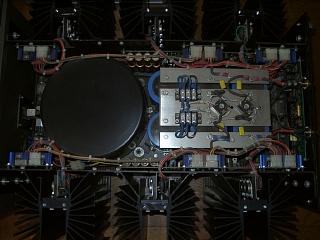

 巨大な電源トランスとコンデンサーです。

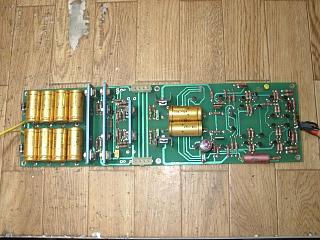

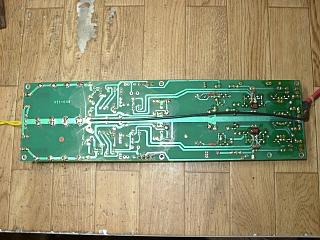

 Rチャンネルの基板取り外し。

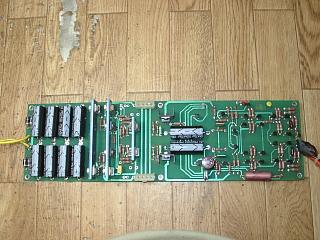

 劣化部品の交換。

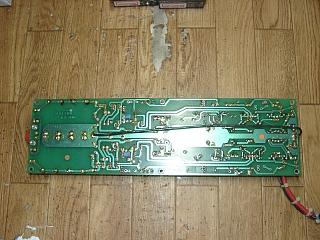

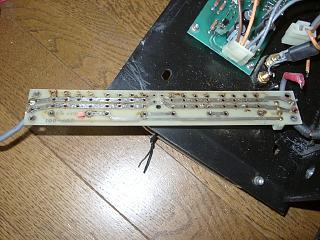

 半田の修正。

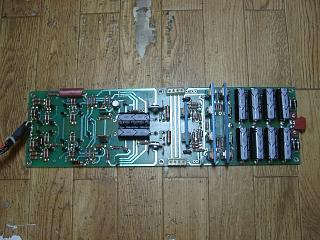

 Lチャンネルも同様に部品交換。



















 半田の修正。



















 古いプロテクションリレー取り外し。基板のパターンを剥がさない様
慎重に作業を進めます。スルーホールが入っているので大変です。

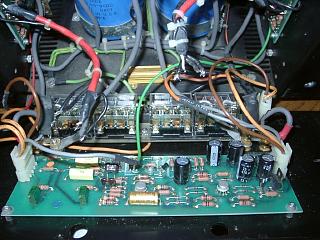

 新しいリレーの取付けとプロテクション基板の部品交換。

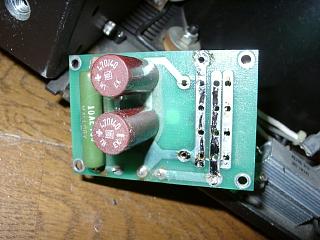

 ラッシュカレント防止回路のリレーも同様に交換します。



















 RCA端子を新品に交換。すべての部品交換が終了しました。

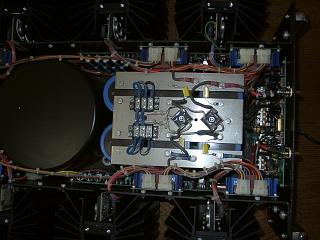

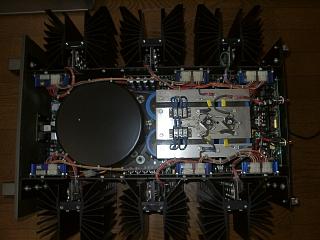

 巨大な電源トランスとコンデンサーです。

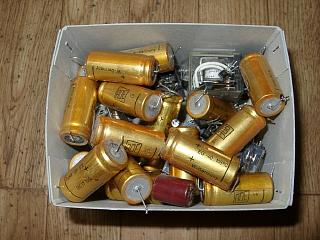

 交換部品です。
