KRELL KMA400 修理の様子

故障内容

 電源入らず


原因


 ラッシュカレント防止リレー破損により抵抗断線。
 パワートランジスター破損。初段トランジスタ劣化。

処置

 メタルクラット抵抗2個とリレー、トランジスター、コンデンサー交換。

修理期間

 2/24〜4/14

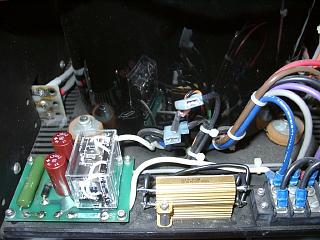

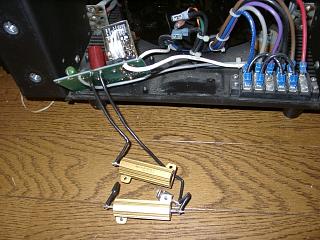

 ラッシュカレント防止リレー破損により、抵抗焼損しています。

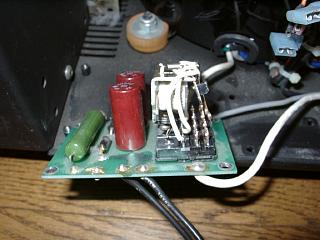

 リレーはベースが破損しています。

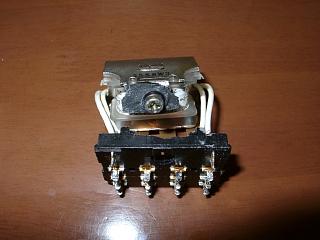

 破損したリレー。

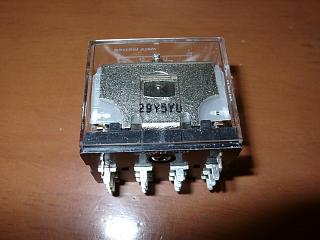

 こちらは新品のリレーです。

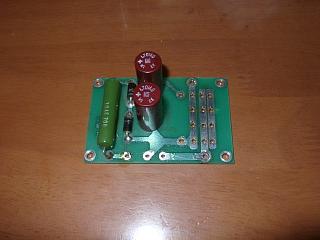

 基板よりリレー取り外し。

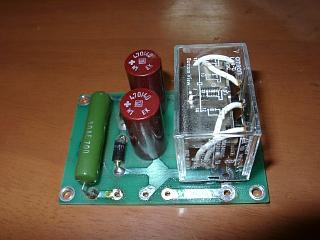

 新品のリレー取付け。

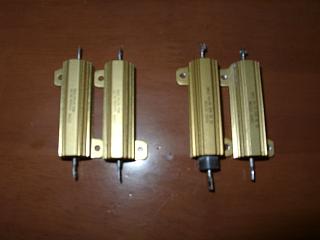

 新しい抵抗がようやく入庫しました。右は破損した抵抗。



















 抵抗とリレー取付けます。



















 電源投入で、再度抵抗焼損。原因はパワーアンプ回路にありそうです。

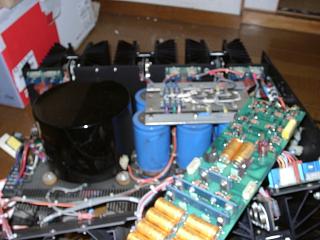

 基板取り外しも大変な作業です。本体重量60kオーバー。

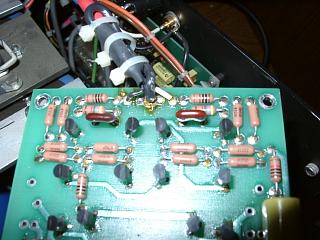

 メイン基板のパワートランジスターは劣化しています。



















 初段トランジスター16個交換。



















 初段電源回路のパワートランジスター2個交換。

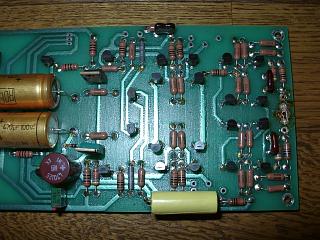

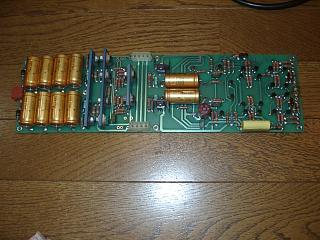

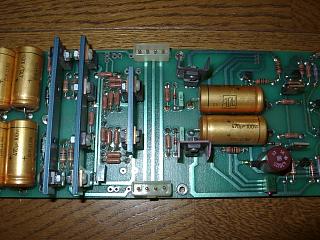

 基板の部品交換が終了しました。

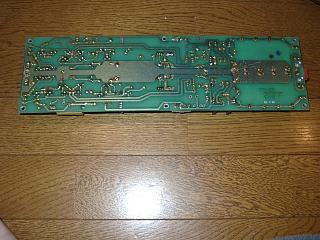

 半田もすべて修正。スルーホール基板で、半田不良も皆無。

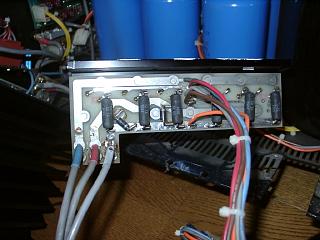

 ショートしたパワートランジスターをようやく発見。36個の高耐圧
トランジスター使用しています。

 パワートランジスター入庫待ち。

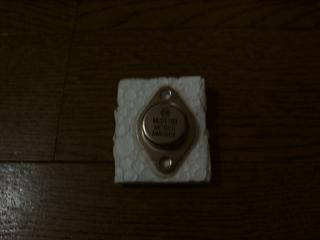

 400V16Aの高耐圧パワートランジスターが入庫してきました。

*現在も生産しているのは、モトローラ製しか見当たりません。

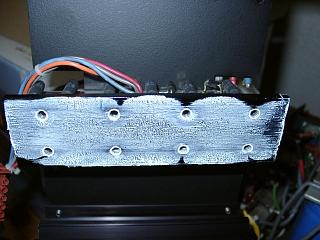

 シリコングリスを十分塗布して取付け。

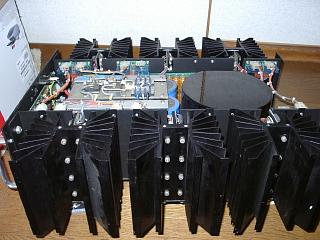

 組み上げ中。とにかく重いです。

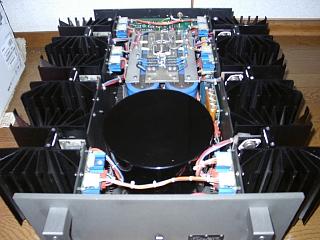

 完成しました。

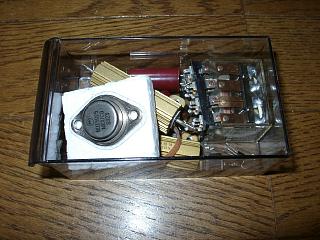

 交換部品。

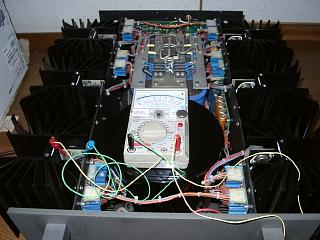

 アイドリング調整中。

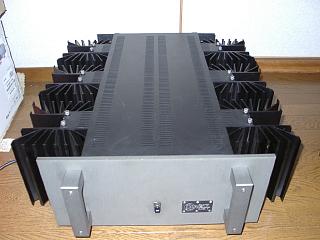

 ようやく完成しました。


















 エージングして完成です。
