ＫＥＮＷＯＯＤ　プリメインアンプ　ＫＡＦ−５００２　Ｎｏ．３　修理の様子

故障内容

　セレクター暴走する、音途切れ、歪み。

原因

　接点接触不良。半田割れ。

処置

　オーバーホール修理。

修理期間

　２０２５年７月１８日〜１９日

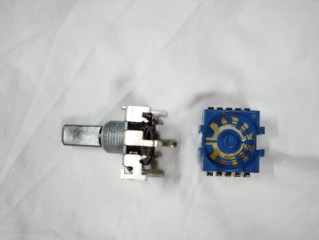

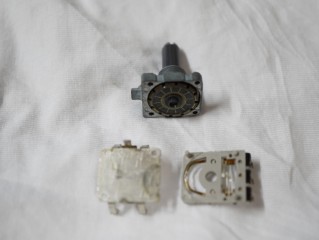

　セレクタースイッチの分解修理。

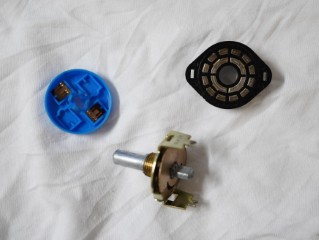

　ＤＩＲＥＣＴスイッチの分解修理。

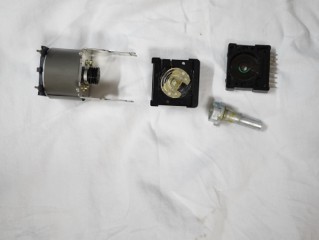

　スピーカーセレクタースイッチの分解修理。

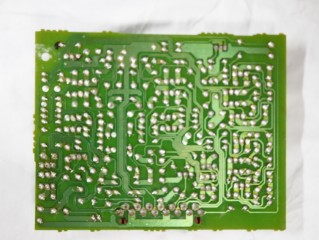

　ロジック基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

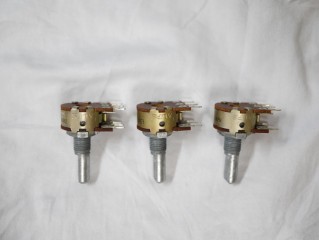

　メインボリュームの分解修理。

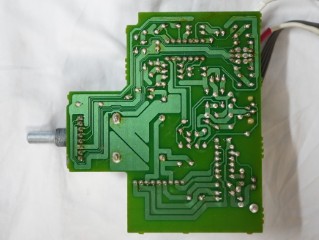

　修理の終了したメインボリューム取付けと、半田の修正。



















　トーン・バランスボリュームの洗浄修理。



















　修理の終了したボリューム取付けと、半田の修正。

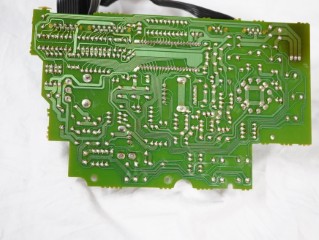

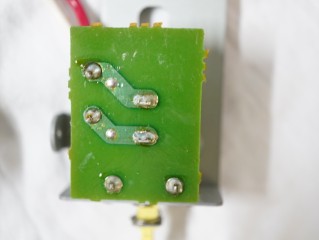

　パワー部初段基板の半田修正。



















　端子台基板の半田修正。

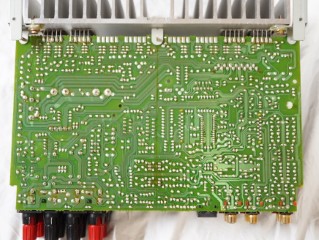

　パワー部終段基板の半田修正。

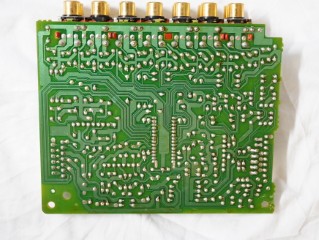

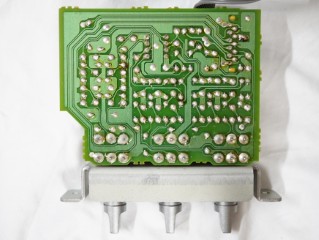

　ＰＨＯＮＥ基板の半田修正。

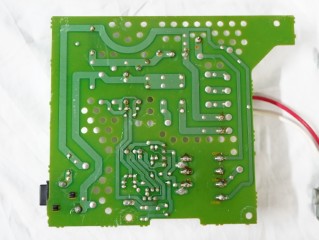

　電源基板の半田修正。

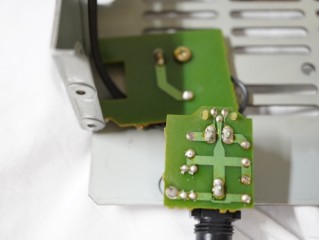

　電源スイッチ基板の半田修正。

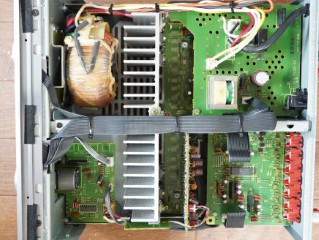

　組上げてハーネスを綺麗に束線します。

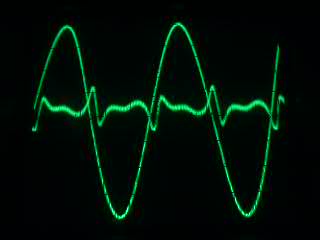

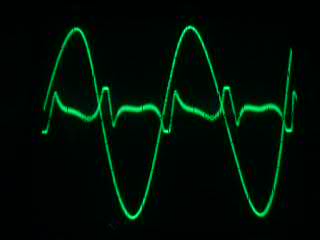

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　試聴して完成です。












　修理完了です。

　
