ＴＲＩＯ　プリメインアンプ　ＫＡ−８７００　修理の様子

故障内容

　片ch音出ない。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２３年１月８日〜１２日

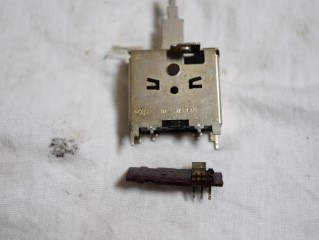

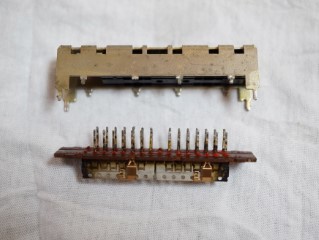

　ＴＡＰＥセレクタースイッチの分解修理。

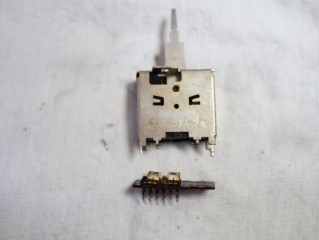

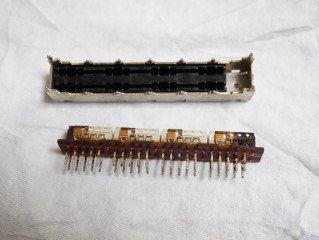

　インプットセレクタースイッチの分解修理。

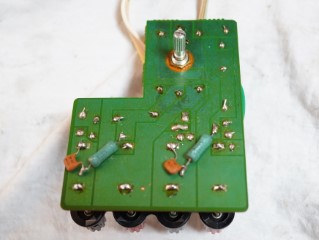

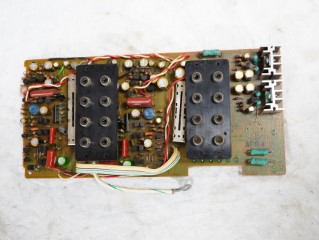

　ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。

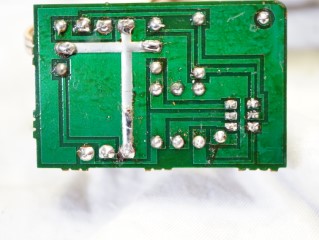

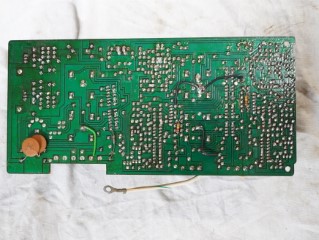

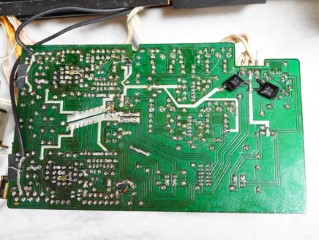

　半田の修正。

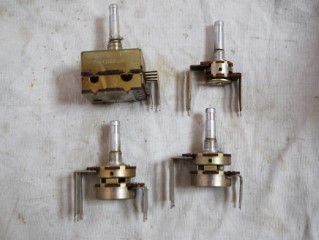

　ボリューム関係は洗浄修理します。



















　メインボリュームは、ガリが酷いので分解修理します。

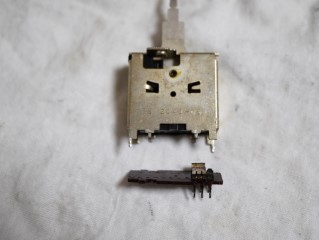

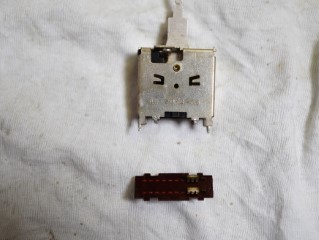

　トグルスイッチの分解修理。



















　修理の終了したスイッチ、ボリューム取付けと、半田の修正。



















　トグルスイッチは、どれも接点汚れが酷い状況です。

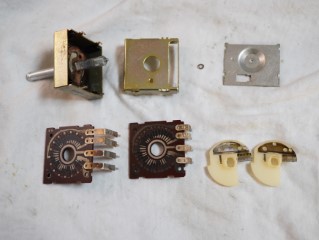

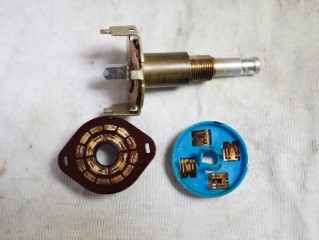

　ロータリースイッチの分解修理。

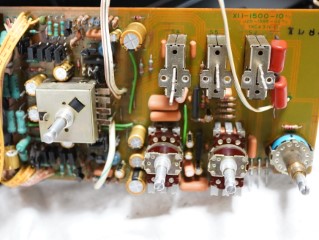

　トーン・パワー部初段基板の部品交換と、修理の終了したスイッチ
ボリューム取付け。


















　半田の修正。



















　半田の修正と、スピーカー切替スイッチの分解修理。

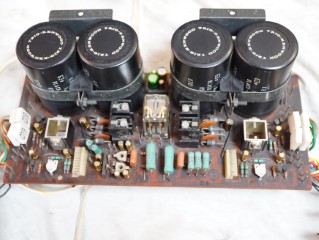

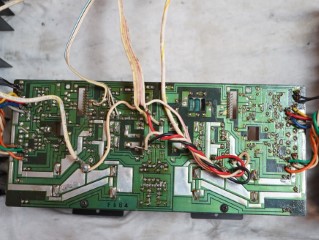

　電源・パワー部基板の部品交換。



















　半田の修正。

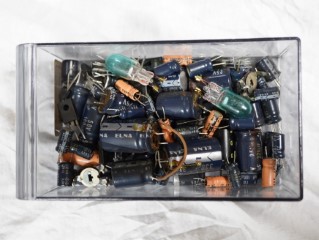

　交換部品です。

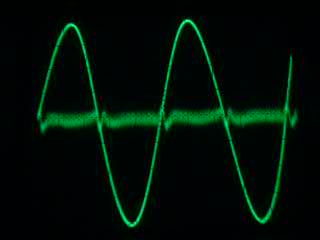

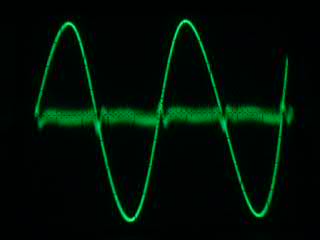

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

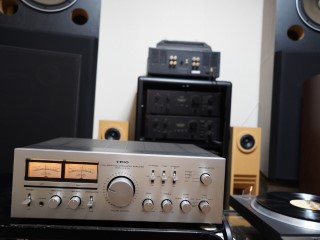

　試聴して完成です。












　修理完了です。

　
