故障内容
ボリュームガリ他、整備のご依頼。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２５年１月６日〜

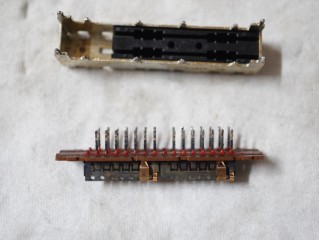

スピーカーセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

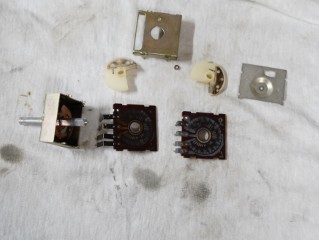

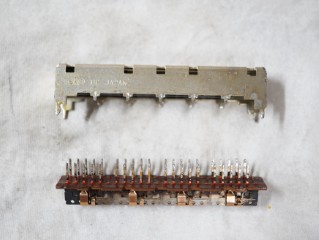

ＴＡＰＥ-SELECTORスイッチの分解修理。
ＩＮＰＵＴ-SELECTORスイッチの分解修理。

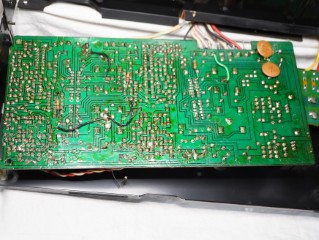

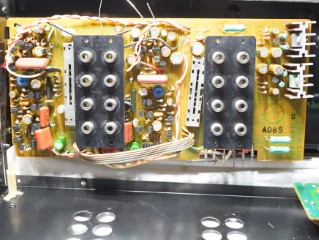

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

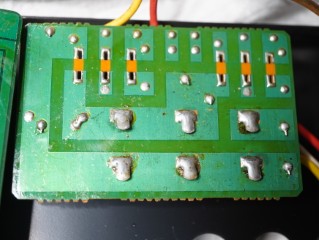

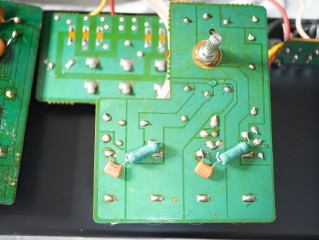

ＯＵＴＬＥＴ基板の半田修正。

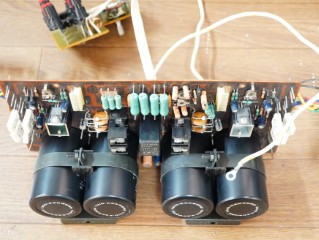

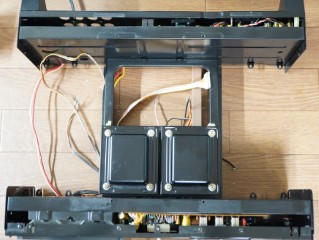

パワーステージを筐体から切り離し。ワイヤーラッピング結線なので
多くの作業工数が掛かります。

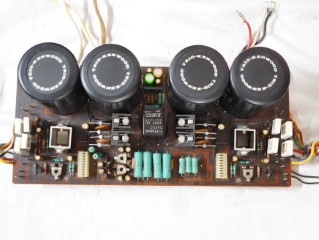

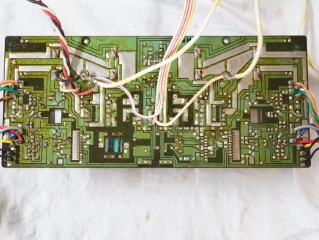

パワーステージの部品交換。
半田の修正。

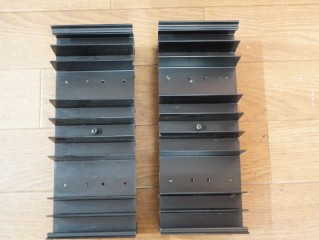

ヒートシンクの清掃。

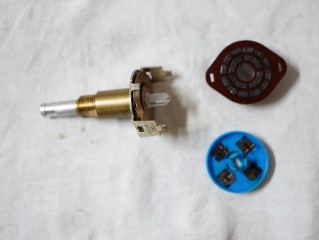

メインボリュームはガリが酷いので、分解して念入りにクリーニング
します。

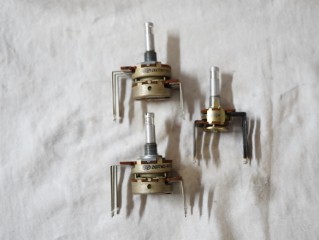

トーン・バランスボリュームの洗浄修理。

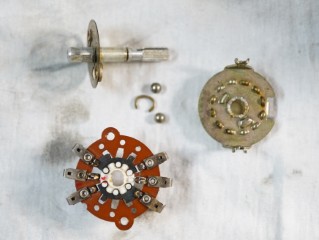

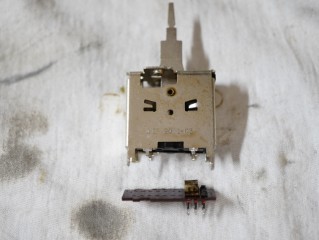

ＡＴＴＥＮＵＡＴＯＲスイッチの分解修理。
修理の終了したスイッチ・バランスボリューム取付けと、半田の修正。

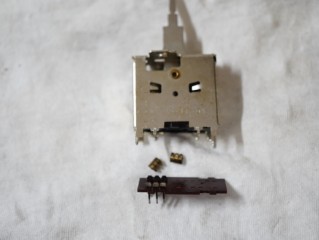

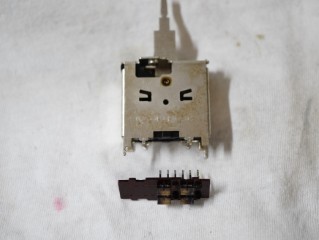

ＬＯＵＤＮＥＳＳスイッチの分解修理と、レバー変形部の修正。
ＴＯＮＥスイッチの分解修理。

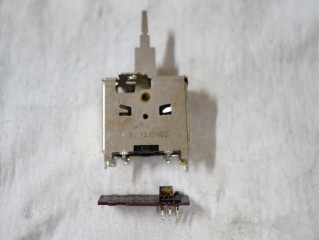

ＳＴＲＡＩＧＨＴ−ＤＣスイッチの分解修理。
ＭＯＤＥスイッチの分解修理。

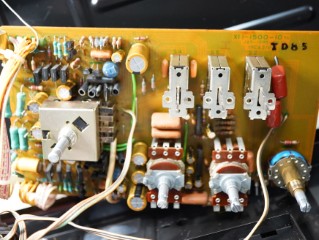

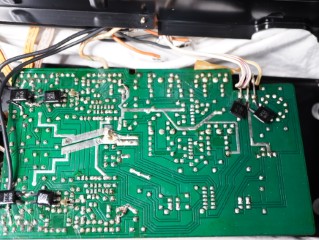

パワー部初段・トーン基板の部品交換と、修理の終了した
スイッチ・ボリューム取付け。
半田の修正。

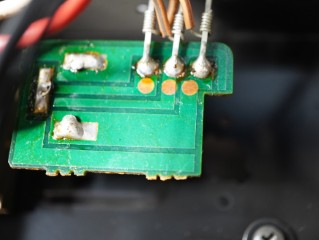

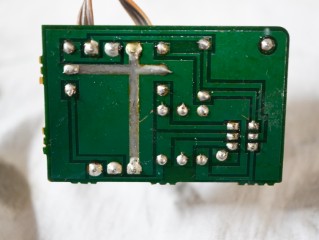

ＰＨＯＮＥ基板の半田修正。
シャシーのクリーニング。

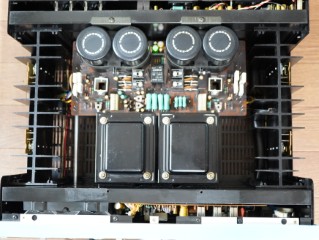

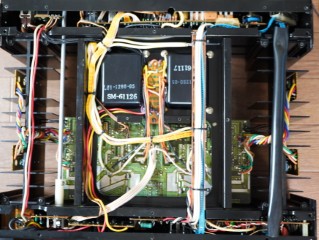

修理の終了したパワーステージ取付け。ハーネスを綺麗に
束線します。
部品交換が終了しました。

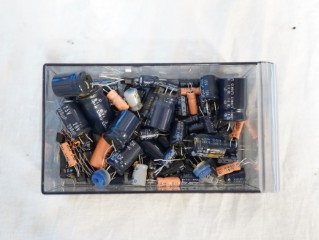

交換部品です。

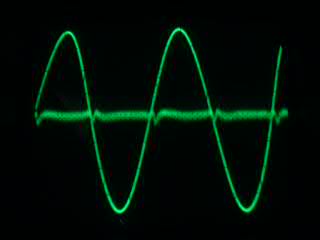

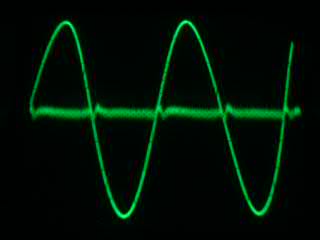

歪みの測定です。
Ｒチャンネルです。Hi-Ftパワートランジスタ採用でスイッチング歪みも
極少です。
Ｌチャンネルです。

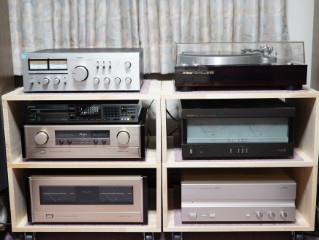

試聴して完成です。
