TRIO プリメインアンプ KA−3006 修理の様子

故障内容

 ノイズ、歪み多い。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成30年2月17日〜21日

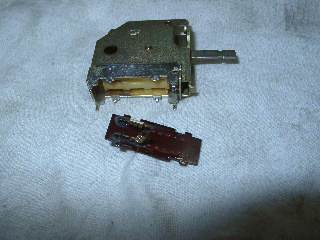

 トグルSW関係はすべて分解修理します。

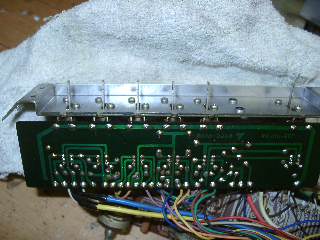

 修理の済んだSW取付けと、半田の修正。

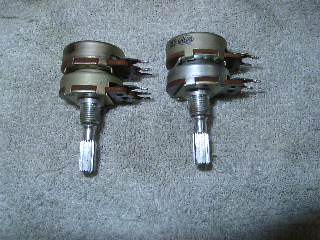

 VR関係は洗浄修理します。

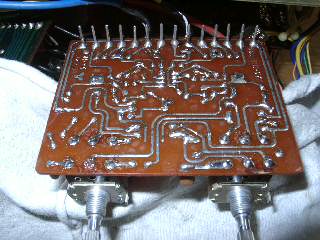

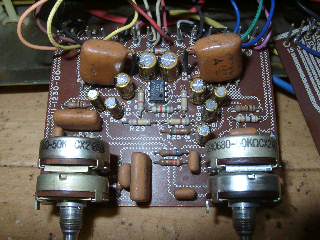

 トーン基板の部品交換と、修理の済んだVR取付け。



















 半田の修正。

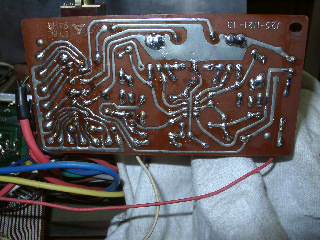

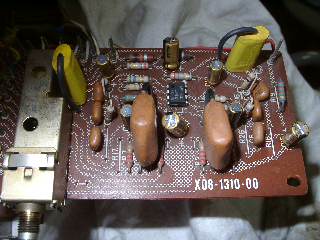

 PHONO基板の部品交換と、修理の済んだSW取付け。



















 半田の修正。

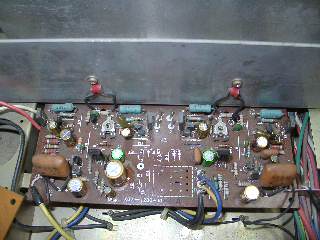

 パワー部の部品交換。

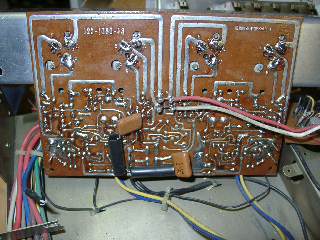

 半田の修正。

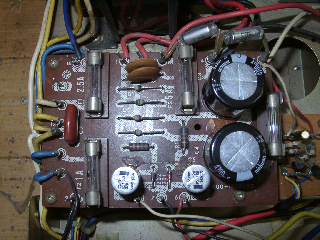

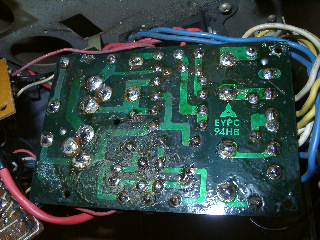

 電源基板の部品交換。



















 半田の修正。

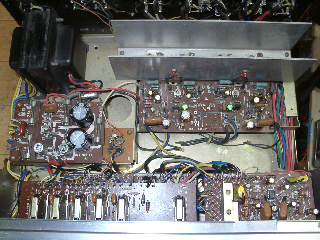

 部品交換が終了しました。

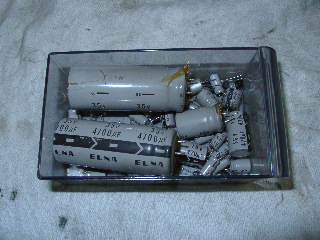

 交換部品です。

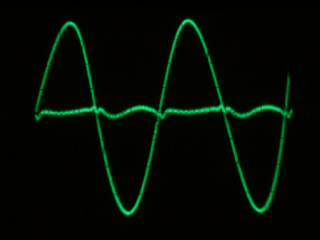

 歪みの測定です。

 Rチャンネルです。当時としては、非常に低歪みです。

















 Lチャンネルです。












 修理完了です。
