故障内容
電源のコンデンサー、メーター照明交換後、プロテクト解除せず。
原因
抵抗断線、ダイオードショート、半田不良。
処置
オーバーホール作業。
修理期間
１／２４〜２／２

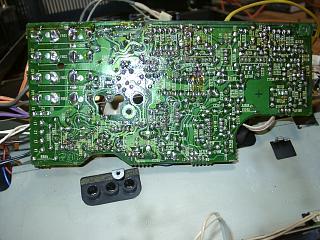

初段基板の修理中。半田はすべて修正。

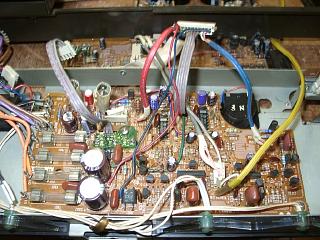

初段のコンデンサーとヒューズ抵抗の交換終了。

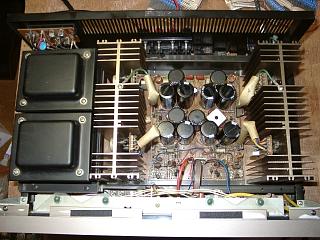

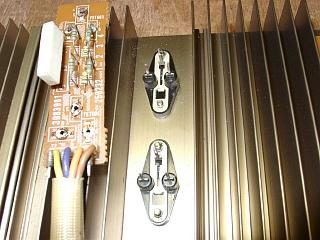

パワー段のヒューズ抵抗交換。

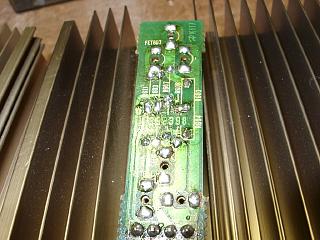

半田も綺麗に修正します。
部品交換が終了しました。

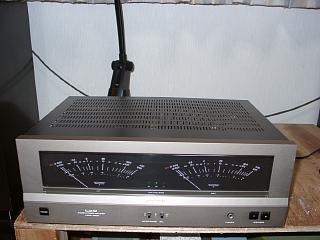

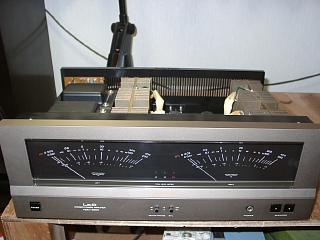

メーター照明４個交換して、ようやく本来の姿に。

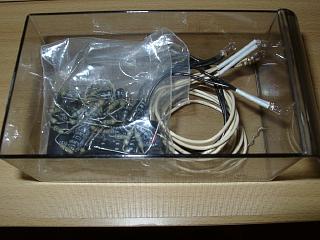

交換部品。

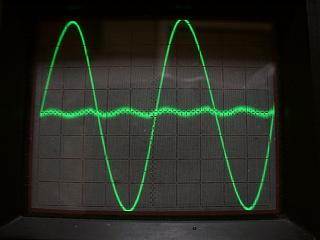

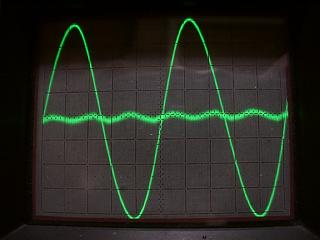

Ｌチャンネルの歪み波形。ＭＯＳ−ＦＥＴアンプとしては超低歪みです。
さすがＭＯＳ−ＦＥＴ開発メーカーのアンプです。素子の特徴を最大限に
活かしています。
こちらはＲチャンネルです。

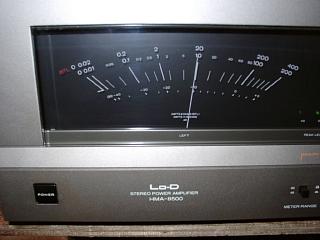

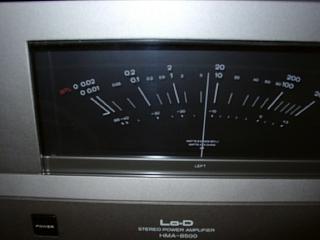

メーターの公正中。１０Ｗ時、少々控えめ表示。
公正終了。

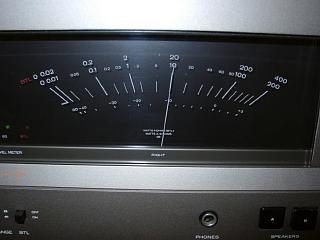

Ｒ側は正確です。
エージングして完成です。
