故障内容
プロテクト解除せず。発煙。
原因
パワーステージトランジスターショート、コンデンサー不良。
処置
オーバーホール作業。
修理期間
２／２〜２／８

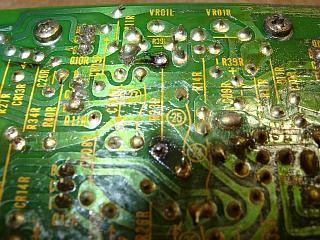

メイン基板の半田は劣化して外れています。

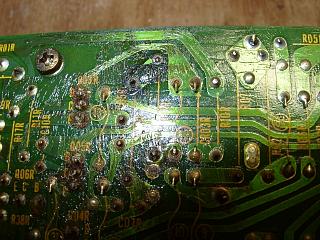

半田劣化部分は熱を持って焼けています。半田外れが原因で、貴重な
パワートランジスターは全滅です。
コンデンサーも劣化しています。今回はオーバーホールなので全交換。

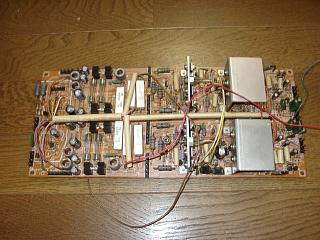

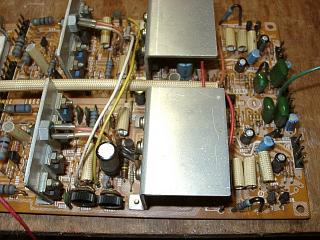

コンデンサーの交換と半田修正が終了しました。

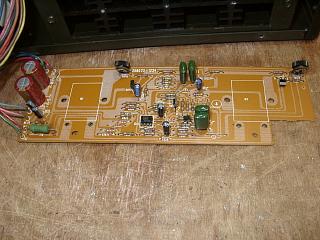

メーターアンプもコンデンサー全交換と半田全修正。

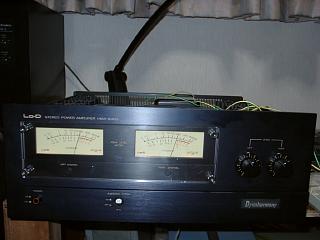

メーターの公正中。２００Ｗ時。

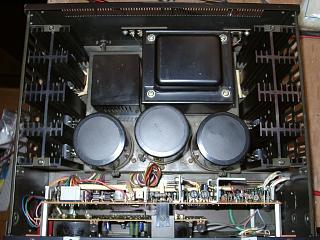

強力な電源回路です。トランジスターは最新のモールドタイプへ交換。

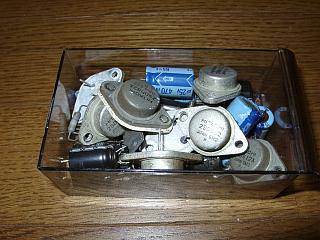

交換部品。

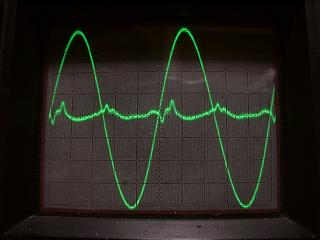

Ｒチャンネルの歪み特性です。
Ｌチャンネルの歪み特性です。

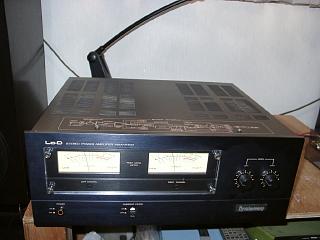

エージングして完成です。
