故障内容
整備のご依頼。
原因
部品劣化、接点接触不良。
処置
修理期間
２０２０年８月１８日〜２３日

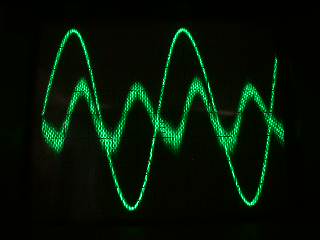

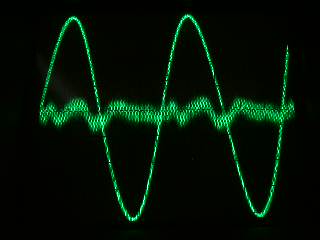

Ｒチャンネルの状態。歪みが多く見られます。
Ｌチャンネルです。こちらは正常に見えます。

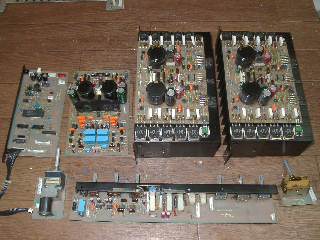

目視では、コンデンサ液漏れ等、見られません。
メインボリュームは接点歪み等無いので、洗浄修理にて対応予定でしたが
過去に接点復活剤を吹いた形跡が見つかった為、本格的に分解修理します。

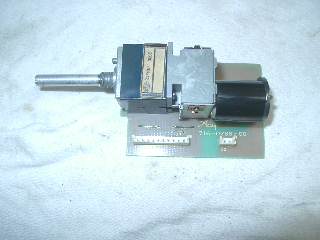

モータードライブボリュームに接点復活剤を使用すると、トルクリミッターの
グリスが流れ出て、モーター駆動時にスリップを起こします。このボリュームも
音量を下げる方向でスリップが発生していました。

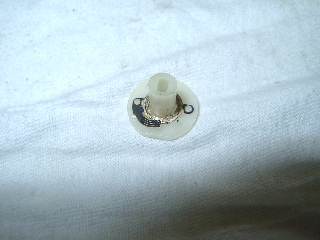

このボリューム、過去にガリが出ていた様ですね。回転子に劣化グリスが固着
しています。Ｌ／Ｒ共、綺麗に除去します。抵抗体は綺麗なので、これで当面は
大丈夫でしょう。

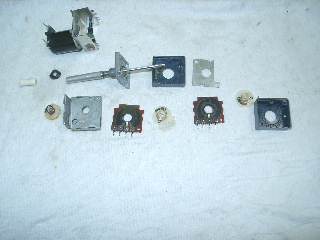

トルクリミッターの分解修理と接点復活剤使用で流れ出たグリスの
再補填、Ｌ／Ｒのギャングエラー調整して組み上げます。

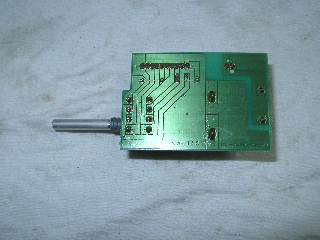

ボリューム基板の半田修正。
プリ部の部品交換。

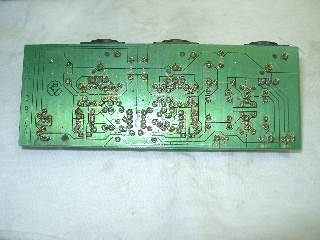

半田の修正。

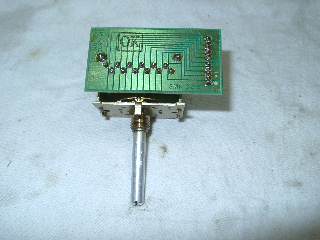

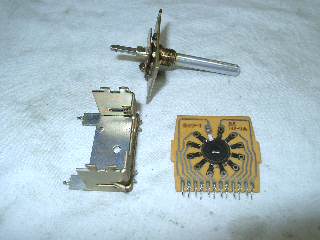

セレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

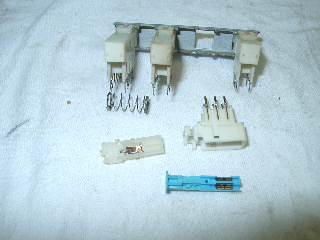

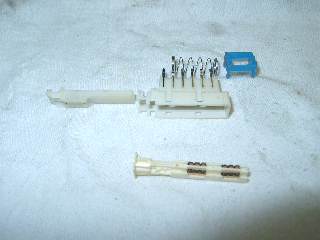

プッシュスイッチは接点歪みが出ていますので、すべて分解修理します。

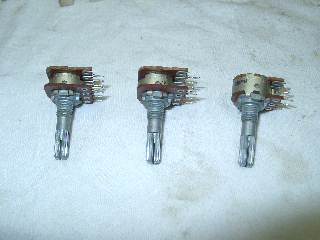

トーン・バランスボリュームの洗浄修理。

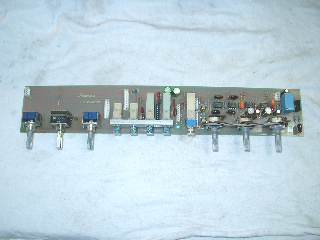

トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。

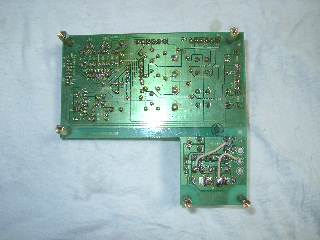

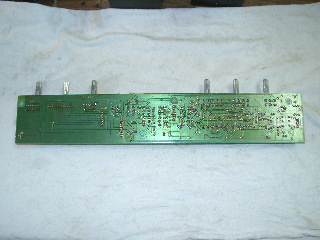

半田の修正。

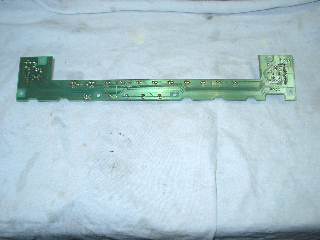

ＬＥＤボードの半田修正。

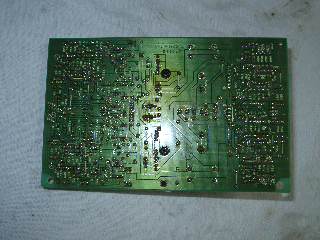

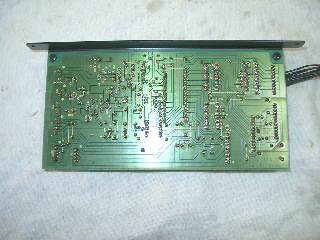

ロジック基板の半田修正。

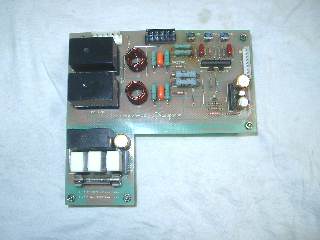

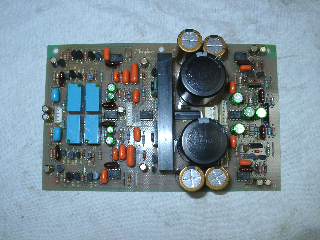

プロテクション、電源基板の部品交換。
半田の修正。

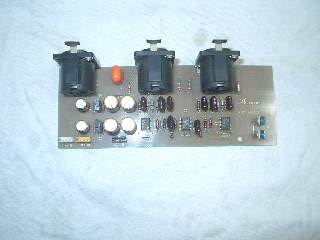

バランス入力基板（Ｌ）の部品交換。

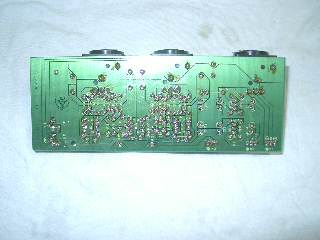

半田の修正。

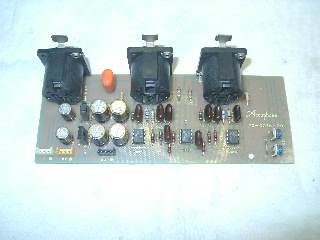

バランス入力基板（Ｒ）の部品交換。
半田の修正。

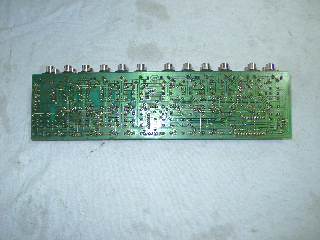

入出力基板の半田修正。

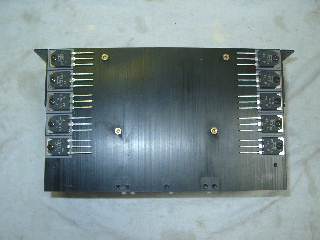

パワートランジスタは全交換します。（ｈｆｅは選別して使用します。）
ＳＡＮＫＥＮのデバイスは、バラツキが少なく優秀ですね。

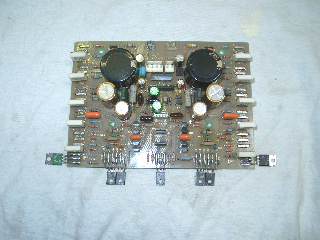

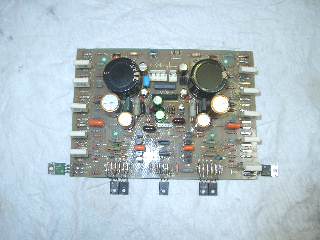

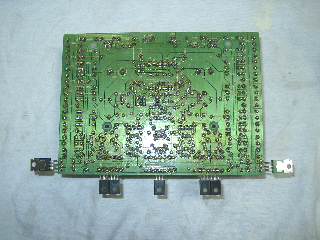

パワー部（Ｒ）の部品交換。

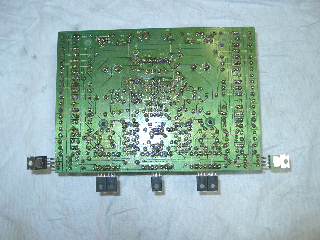

半田の修正。
Ｌチャンネルも同様にパワートランジスタ交換。
パワー部（Ｌ）の部品交換。
半田の修正。

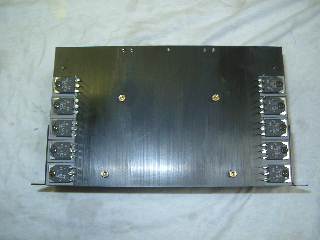

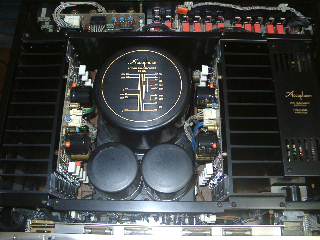

修理の終了したパワーステージ取付け完成です。

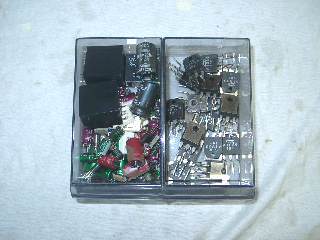

交換部品です。

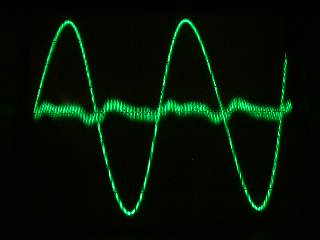

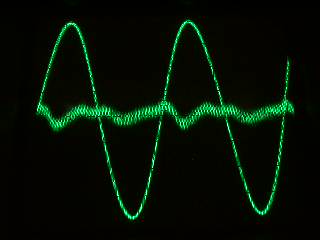

歪みの測定です。Ｒチャンネルです。
歪みも解消され、正常になりました。
Ｌチャンネルです。

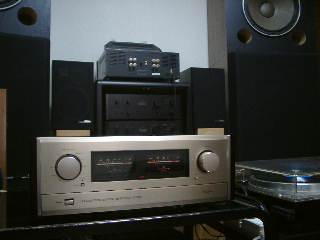

試聴して完成です。
修理完了です。
