故障内容
音途切れる
原因
プロテクションリレーの不良。
処置
リレー交換と半田修正
修理期間
１１／１５〜１２／２

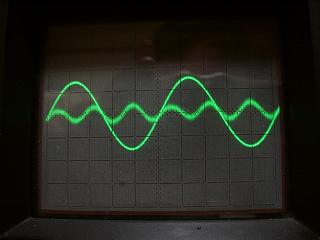

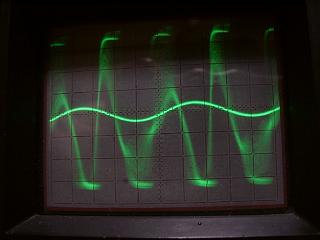

小音量時に盛大な歪みがあります。
出力を上げていくことで、徐々に歪みが取れてきます。

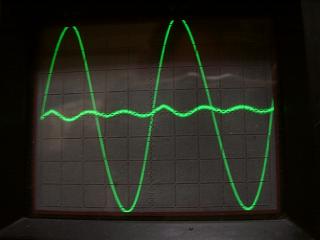

２０Ｗ時には、完全ではありませんが、ほぼ歪みが取れてきました。
これはリレー接点特有の歪み現象です。腐食したリレー接点でも
大きな電流が流れることで、接点が活性化する為です。
リレー交換のみで復旧しそうです。

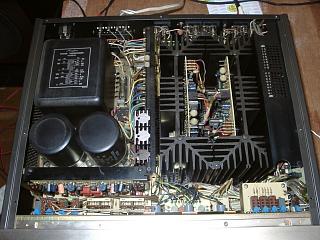

内部は非常に綺麗です。

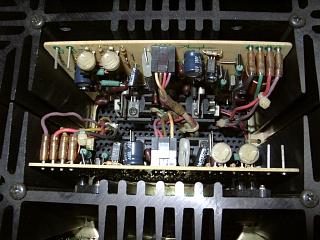

パワーステージはＭＯＳ−ＦＥＴの逸品 ２ＳＫ１３４／Ｊ４９が
使用されています。

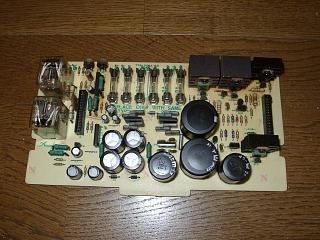

プロテクション基板の様子。

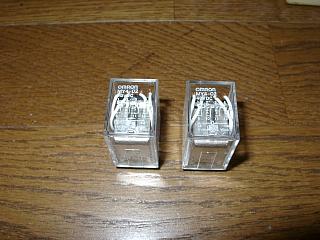

ようやくリレーが入庫致しました。４８Ｖ仕様のリレーは受注生産なのです。

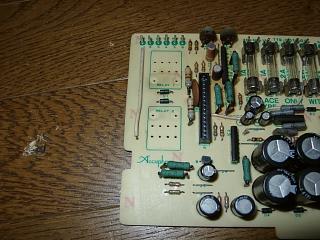

古いリレーを外します。

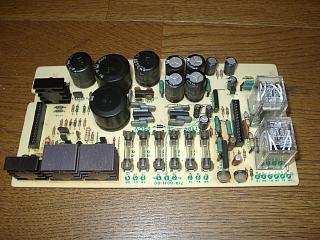

リレー交換終了しました。

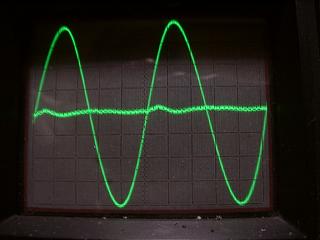

Ｒチャンネルの波形です。綺麗になりました。

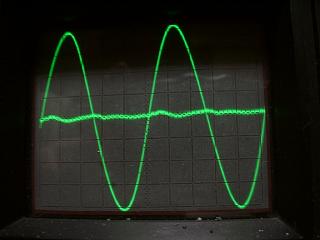

Ｌチャンネルの波形です。

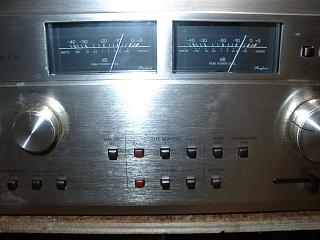

メーター公正して完成です。
