YAMAHA CR−800 修理の様子

故障内容


ダイオード等交換作業でミス。動作しなくなった。

原因


 ショート事故による部品不良。

処置

 オーバーホール修理。

修理期間

 2/12〜2/15

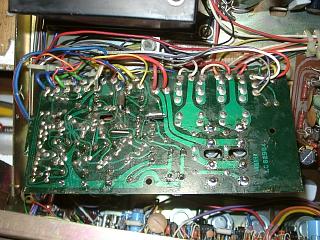

 電源回路は、オーナー様にて部品交換済みなので半田修正のみ。



















 パワーアンプ部は、本格設計で高品位な物が採用されています。

 レシーバーと言っても、全く手抜きの無い優れた製品です。

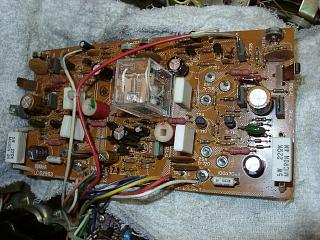

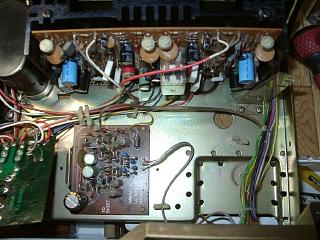

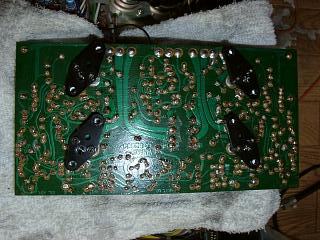

 パワー部の部品交換。



















 半田の修正。

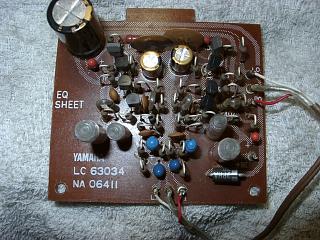

 EQアンプの部品交換。

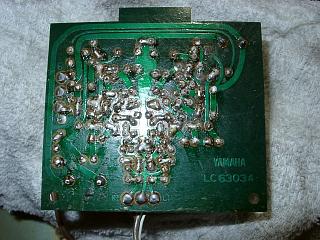

 半田の修正。

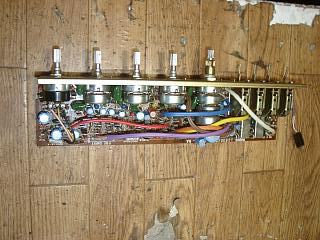

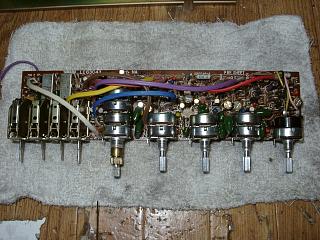

 プリアンプ部の取り外し。

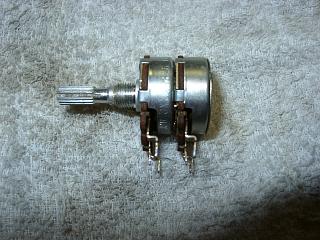

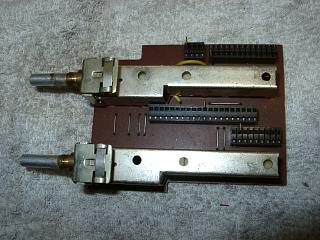

 VR関係は、すべて取り外して洗浄処理します。

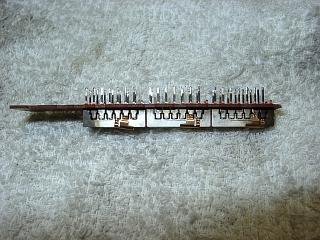

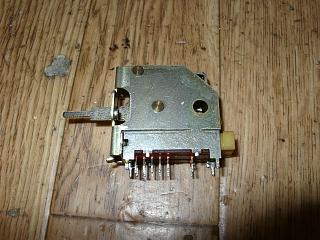

 SWは分解可能なので、分解清掃します。



















 こちらも同様に分解清掃します。

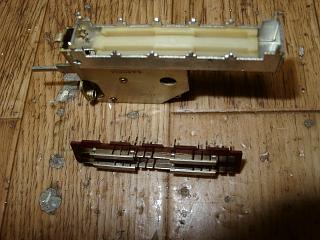

 内部はやはり真っ黒です。



















 部品交換と、クリーニングの済んだVR、SW取付け。

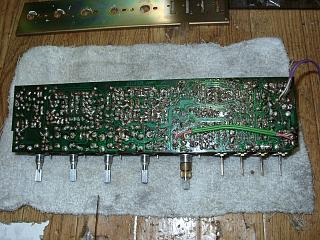

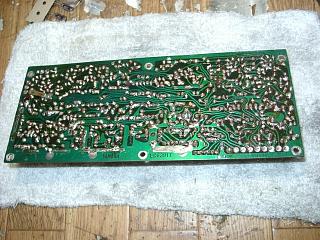

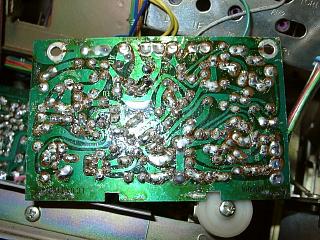

 半田の全修正。

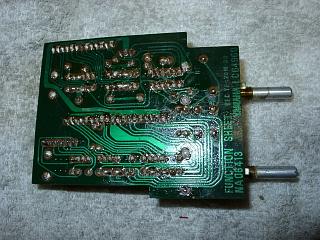

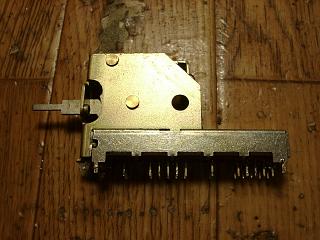

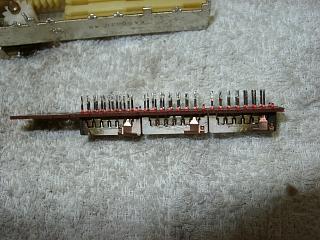

 セレクターSWも分解清掃します。



















 こちらも分解清掃します。



















 分解クリーニングの済んだSW取付け。



















 半田の修正。

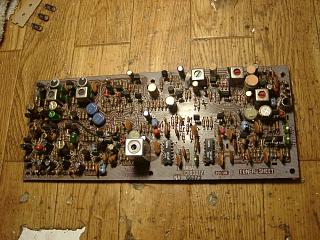

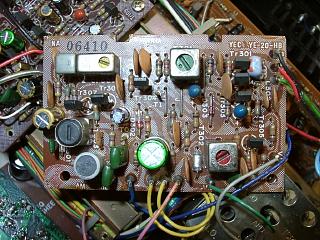

 チューナー基板の部品交換。



















 半田の全修正。



















 AM基板の部品交換。



















 半田の全修正。

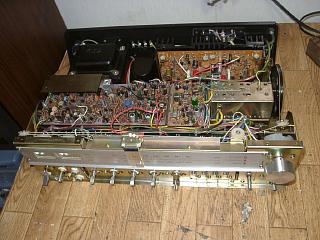

 すべての部品交換が終了しました。

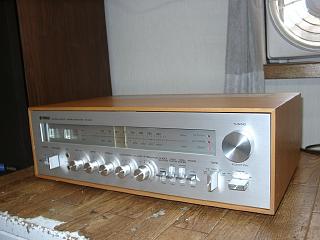

 クリーニングの済んだフロントパネルとツマミ取り付け。

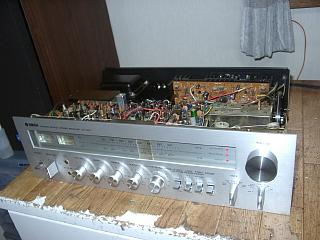

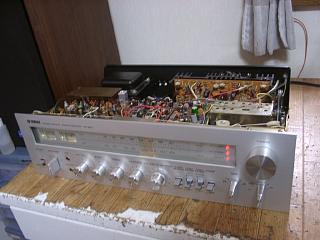

 通電確認中。

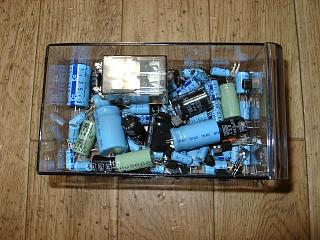

 交換部品です。

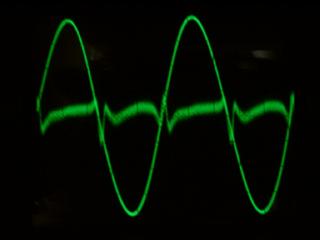

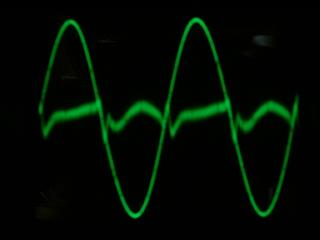

 歪みの測定です。

 Rチャンネルです。スイッチング歪みが観測されますが、当時としては
非常に低歪みです。
















 Lチャンネルです。



















 正弦波によるエージング中。
