ＳＯＮＹ　ＣＤプレーヤー　ＣＤＰ−５０２ＥＳ　修理の様子

故障内容

　トレー開かず、キースイッチ反応悪い。

原因

　トランスポートメカ固着、タクトスイッチ不良。

処置

　トランスポート分解修理。タクトスイッチ交換。

修理期間

　２０２４年７月１３日〜１７日

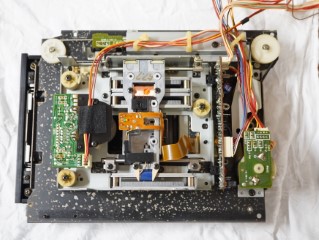

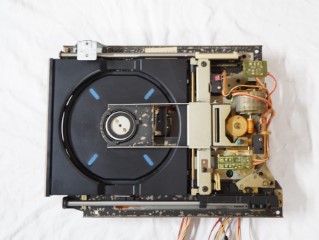

　トランスポートの取り外し。

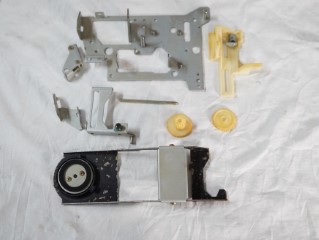

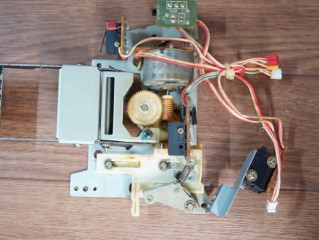

　チャック駆動部の取り外し。

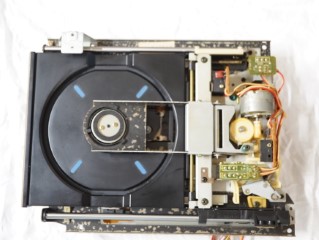

　分解して古いグリスをふき取り、新しいグリスを塗布して組み上げます。



















　ハーネスを綺麗に束線します。

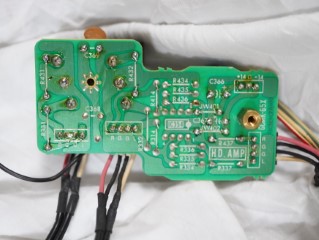

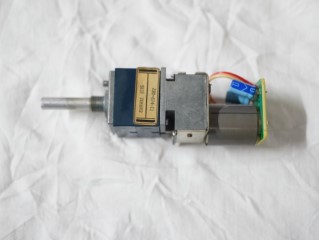

　モーターボリュームの洗浄修理。モーターはトルクが無いので
ブラシの洗浄も実施。



















　端子台基板の半田修正。

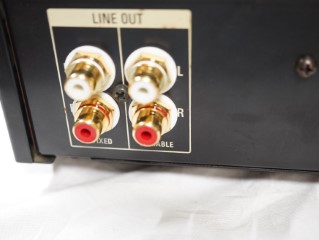

　ＲＣＡ端子台はひび割れがある為、高品位の物へ交換。

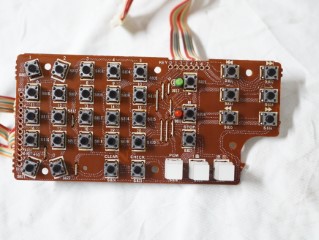

　タクトスイッチは反応が悪いので、すべて交換します。

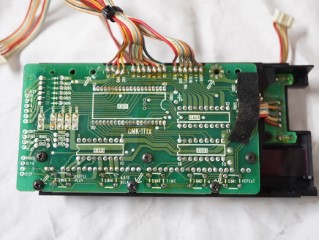

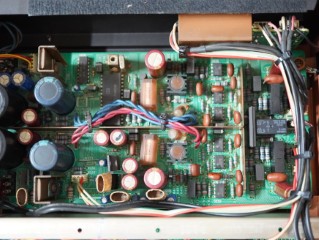

　半田の修正。

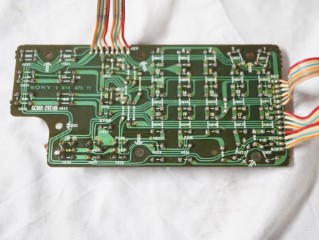

　表示部下のタクトスイッチ交換と、半田の修正。



















　ミュートとエンファシス切替リレー、計２個交換。

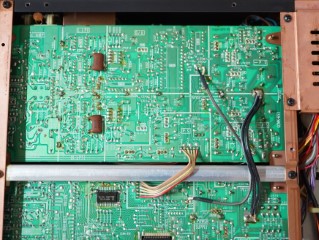

　半田割れの修正。

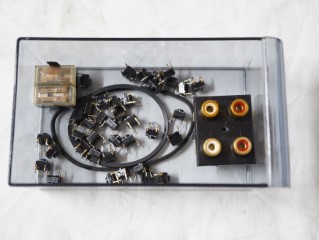

　交換部品です。

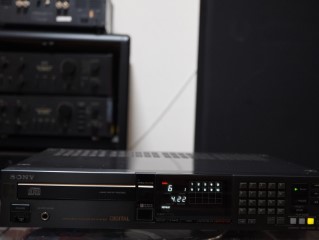

　試聴して完成です。












　修理完了です。

　
