スレッショルド パワーアンプ CAS1 修理の様子

故障内容

 ノイズ、歪み多い。

原因


 部品劣化。

処置

 オーバーホール修理。プロテクション回路の追加。

修理期間

 2/29〜3/19


 この時代の海外製アンプは、保護回路が搭載されていない製品が多く
アンプ故障の際には、SPのコイルを焼損させます。

 マルチアンプで使用されている方は、特に注意が必要です。

 今回、安全対策の為、ユニバーサル基板で保護回路を設計、製作。

 電源投入時、保護回路作動時は、LEDを点滅させて状態を確認できる
仕様にしました。

 これで、電源投入時のポップノイズを防止し、アンプ異常時には瞬時に
SPを切り離し、SPシステムを保護できます。

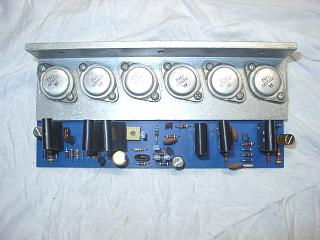

 パワー部(L)の部品交換。

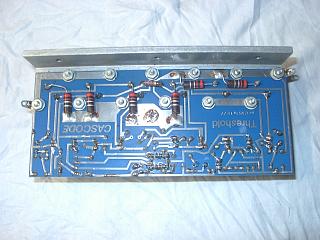

 半田の修正。

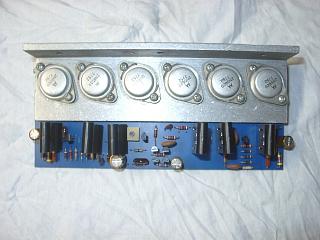

 パワー部(R)の部品交換。

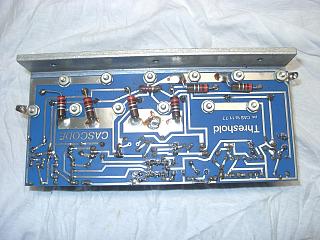

 半田の修正。

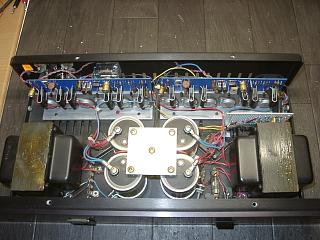

 すべての部品交換が終了しました。

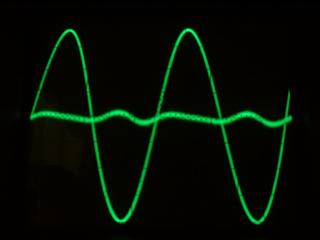

 歪みの測定です。

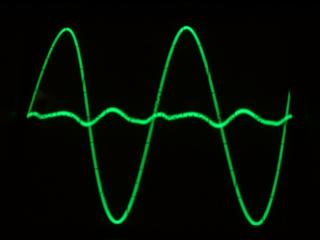

 Rチャンネルです。

















 Lチャンネルです。



















 試聴して完成です。


















 修理完了です。
