Ｔｈｒｅｓｈｏｌｄ　パワーアンプ　ＣＡＳ１　Ｎｏ．２　修理の様子

故障内容

　片チャンネル音出ない。

原因

　部品劣化。スピーカーターミナル破損。

処置

　オーバーホール修理。

修理期間

　２０２４年１１月１日〜８日

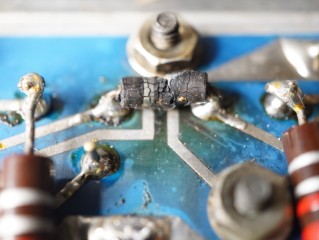

　パワートランジスタ短絡し、抵抗器は焼損しています。

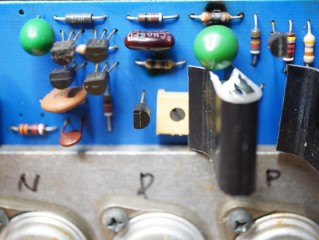

　他にも抵抗の焼損が見られます。放熱器にマジックで記載があり、修理
を試みた形跡があります。

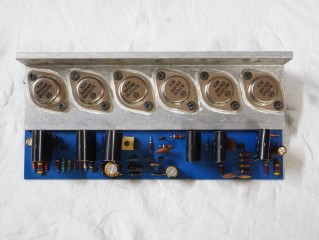

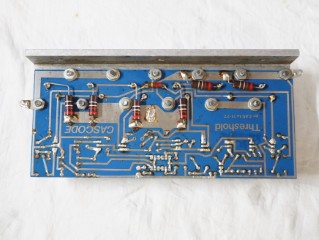

　パワー部（Ｒ）の部品交換。



















　半田の修正。

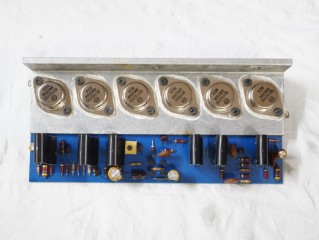

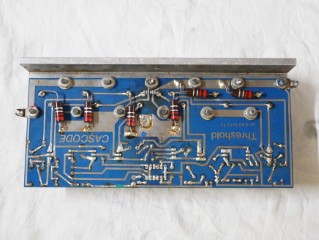

　パワー部（Ｌ）の部品交換。



















　半田の修正。

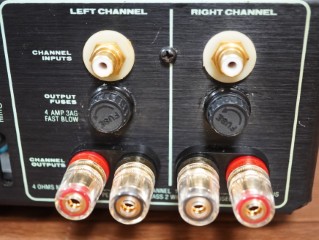

　ヒューズホルダとスピーカー端子は、プラスチック部が破損していた為
新品へ交換。

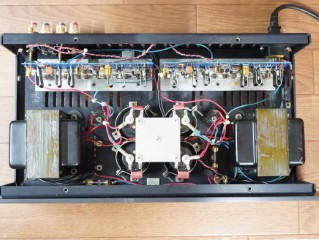

　部品交換が終了しました。

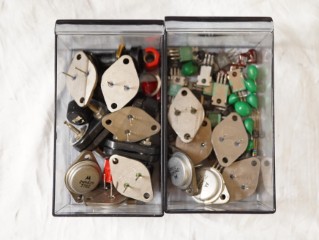

　交換部品です。



















　歪みの測定です。

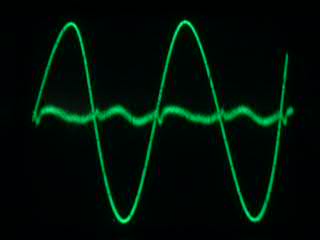

　Ｒチャンネルです。

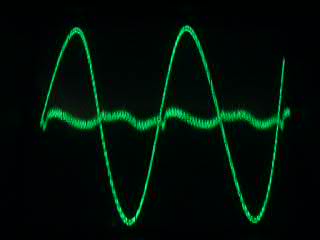

　Ｌチャンネルです。

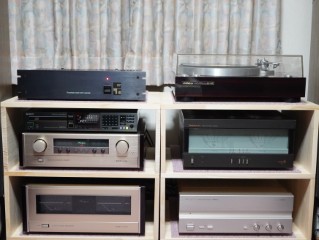

　試聴して完成です。












　修理完了です。

　
