ＳＡＮＳＵＩ　プリアンプ　ＣＡ−３０００　修理の様子

故障内容

　ノイズ、音出ない。

原因

　トランジスター腐食（ほぼ全滅）、コンデンサ劣化。

処置

　オーバーホール修理。

修理期間

　３／１２〜３／１５

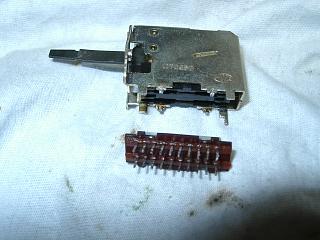

　ＳＷ関係は、分解修理します。

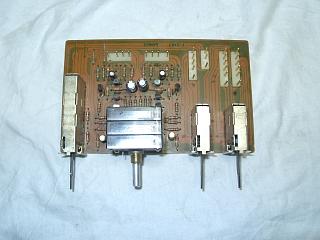

　ＶＲ基板の部品交換と、修理の済んだＳＷ，ＶＲ取り付け。

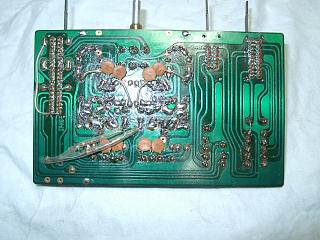

　半田の修正。

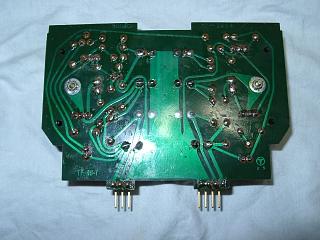

　ＰＨＯＮＥ基板の部品交換。

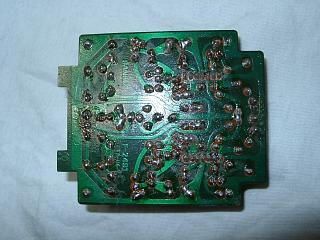

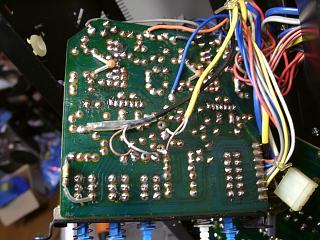

　半田の修正。

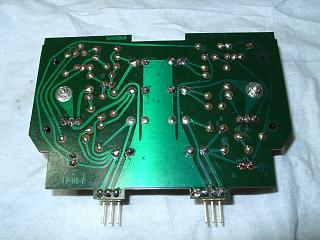

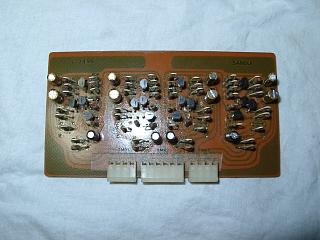

　ＰＨＯＮＯ基板（Ｌ）の部品交換。

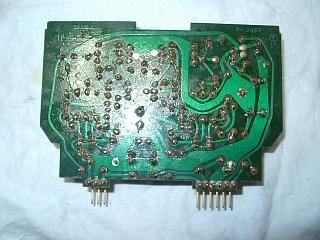

　半田の修正。



















　ＰＨＯＮＯ基板（Ｒ）の部品交換。

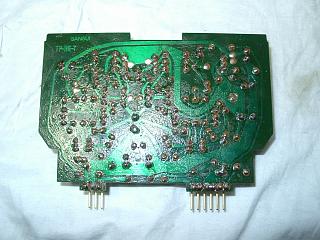

　半田の修正。

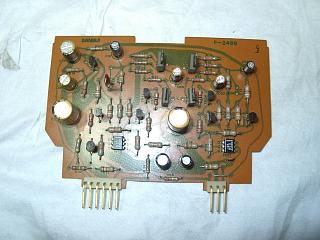

　トーン基板の部品交換。

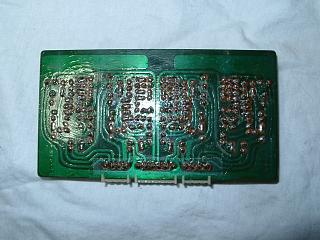

　半田の修正。

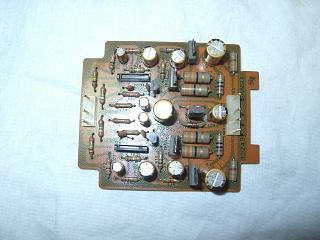

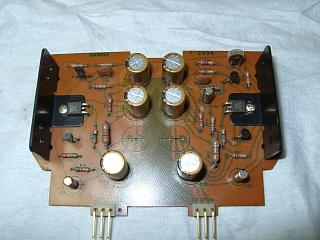

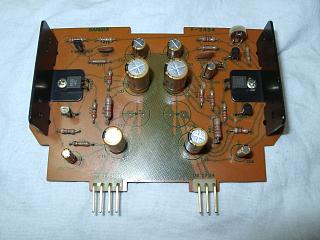

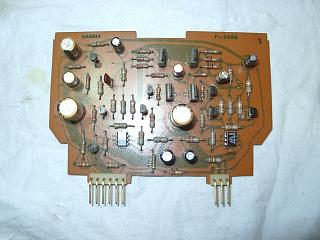

　電源基板（１）の部品交換。

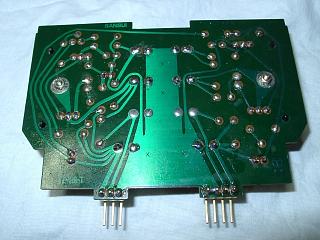

　半田の修正。

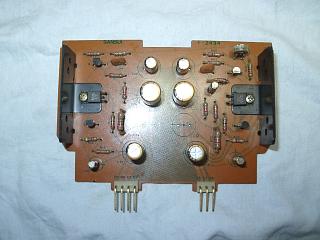

　電源基板（２）の部品交換。



















　半田の修正。



















　電源基板（３）の部品交換。



















　半田の修正。

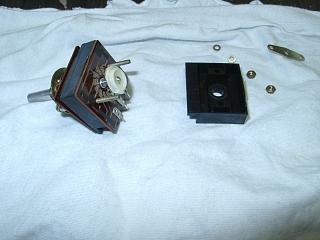

　ＶＲ関係は分解修理します。



















　メーター基板の部品交換と、半田の修正。



















　セレクターＳＷも分解修理します。

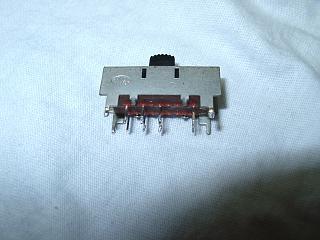

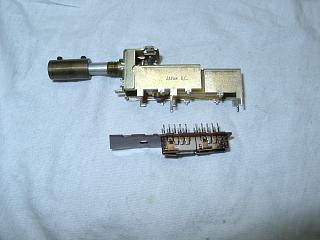

　スライドＳＷの分解修理。

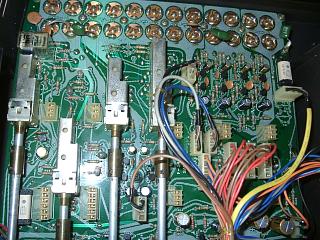

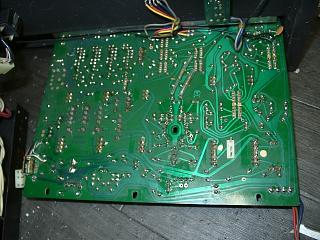

　マザー基板の部品交換。

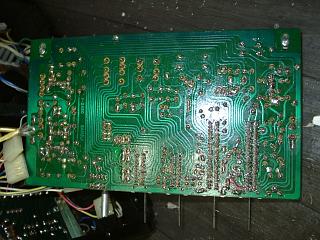

　半田の修正。

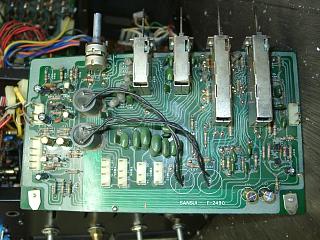

　トーン・フィルター基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

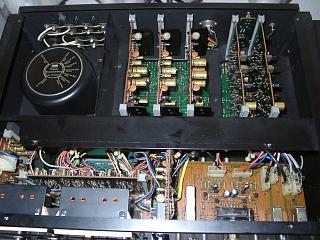

　部品交換作業が終了しました。

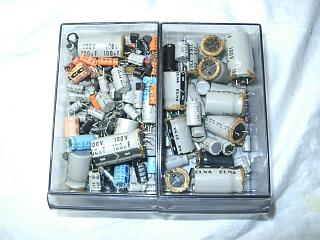

　交換部品です。

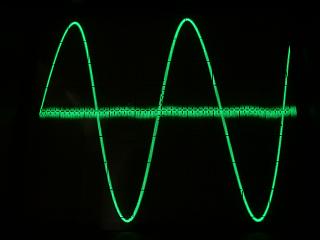

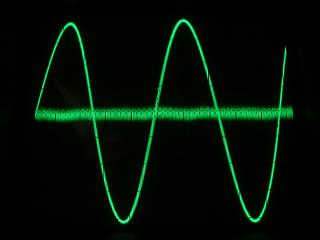

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

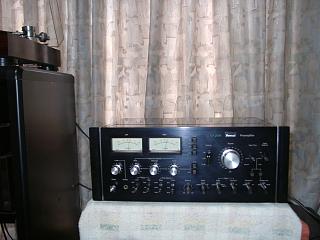

　試聴して完成です。


















　修理完了です。

　
