ＣＡ−２０００　プリメインアンプ　修理の様子

故障内容

　ノイズ発生。MODEーＳＷ動作不良

原因

　コンデンサー他の劣化。

処置

　オーバーホール作業。

修理期間

　４／４〜４／１６

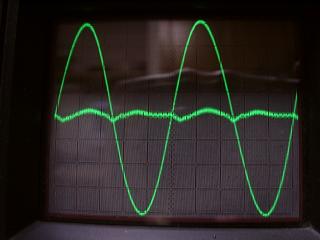

　Ｒチャンネルは歪んでいます。



















　Ｌチャンネルは正常の様です。

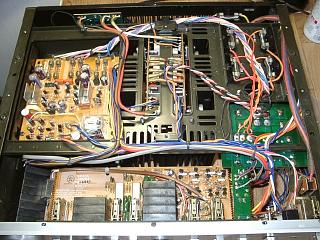

　パワー段は、Ａ級動作に耐えられる様に大きなヒートシンク採用。

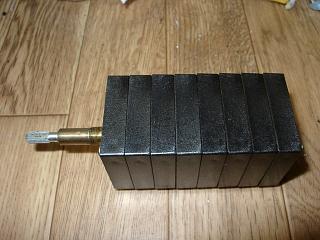

　ボリュームも高級品を使用。

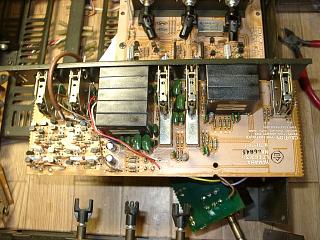

　トーン回路のコンデンサー、トランジスター交換。



















　ＰＨＯＮＯ回路のコンデンサー、トランジスター交換。



















　ＭＣモジュール回路のコンデンサー交換。

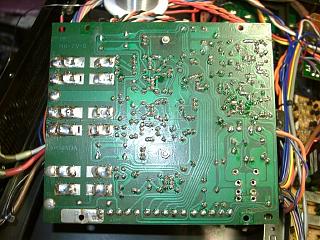

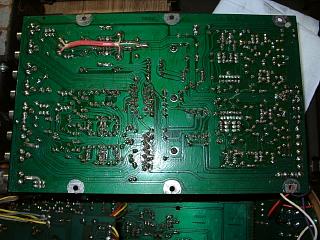

　半田もすべて修正。



















　プリアンプ段の部品交換終了。

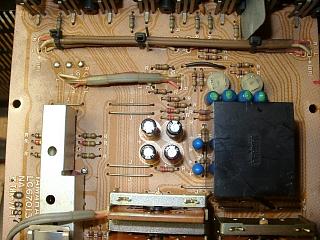

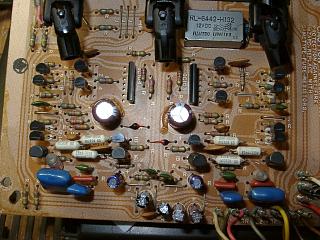

　電源、保護回路のコンデンサー、リレー交換と半田修正。

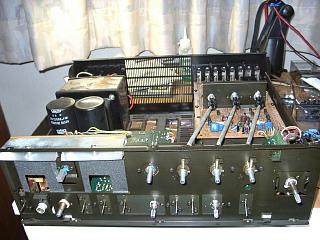

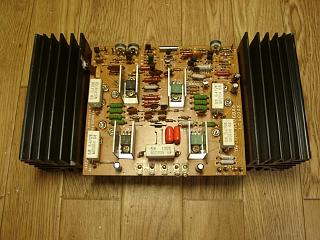

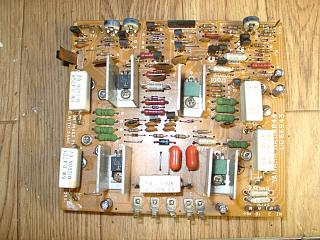

　パワー段の基板取り外し。



















　コンデンサー、トランジスター交換。

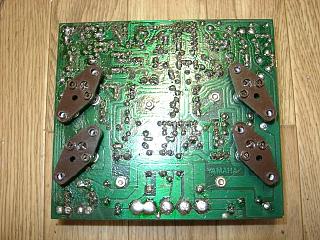

　半田もすべて修正。

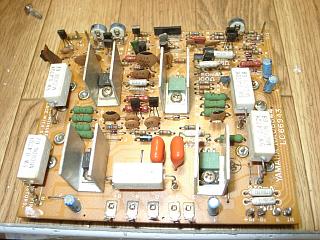

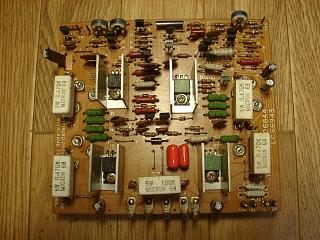

　もう一方のパワー基板も同様に修理。

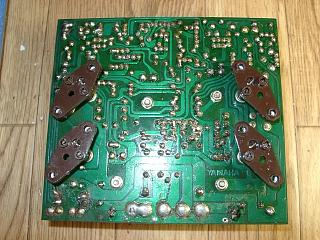

　半田の修正。



















　パワー段の修理が完了。

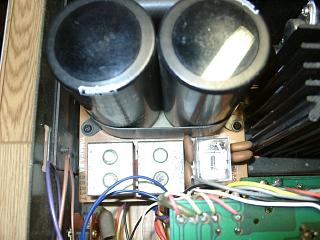

　トランスのタップ切替リレー交換。



















　綺麗に配線実施。

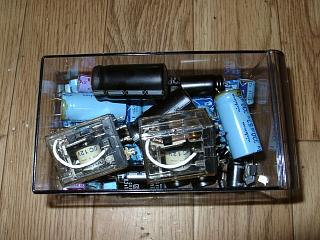

　交換部品。

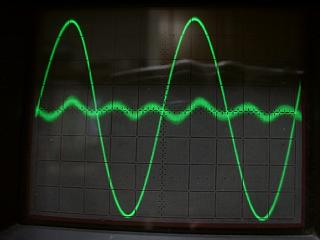

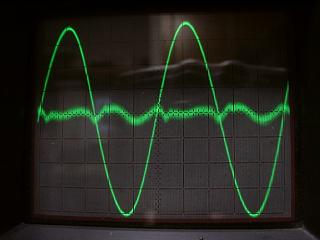

　測定に入ります。Ｒチャンネルです。歪みが取れました。



















　Ｌチャンネルです。こちらも綺麗。

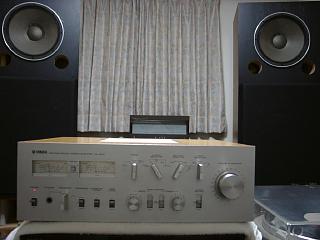

　アナログレコードの試聴中。ＭＣアンプも高性能です。


















　修理完了です。
