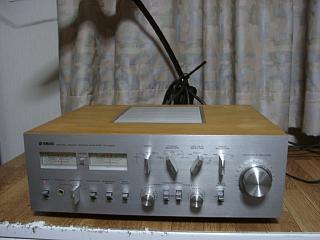

ＣＡ−２０００　Ｎｏ，３プリメインアンプ　修理の様子

故障内容

　プロテクション解除せず。メーカーにて電源部の修理は不能と宣告された。

原因

　コンデンサー、トランジスター劣化

処置
　
　オーバーホール修理。

修理期間

　１１／２１〜１２／１７

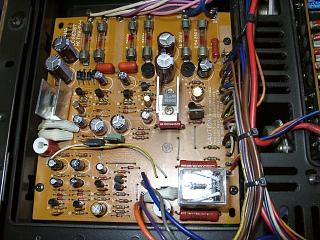

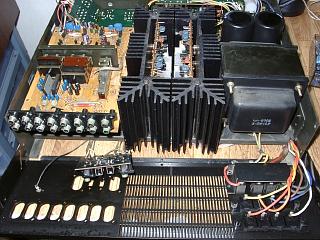

　プロテクション基板の部品交換と半田修正。

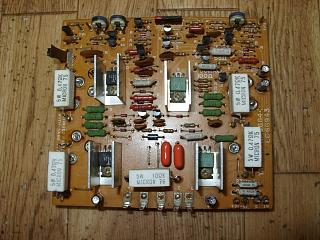

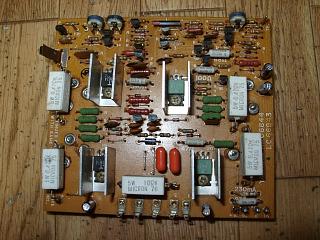

　Ｒチャンネル、パワーアンプ基板の部品交換。

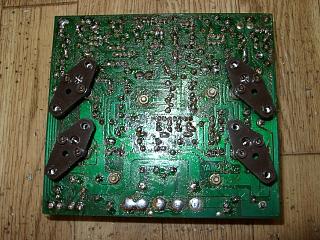

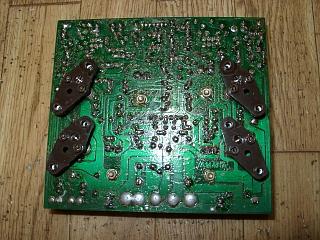

　半田の修正。



















　Ｌチャンネルも同様に部品交換。



















　半田の修正。

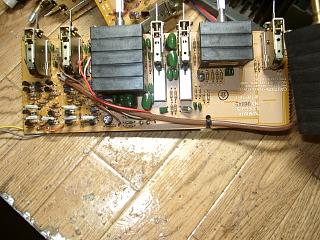

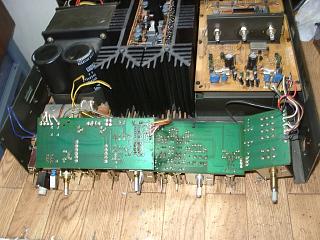

　プリアンプ部の修理に入ります。

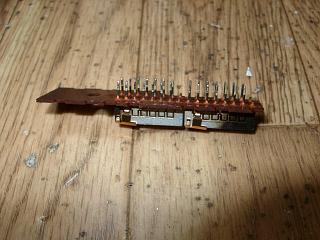

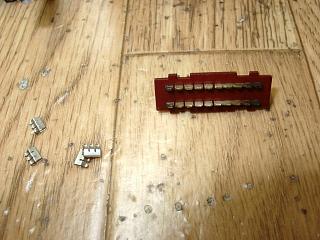

　ＳＷ関係は、やはり真っ黒です。すべて分解清掃します。

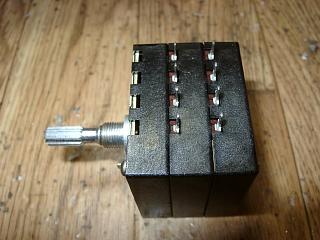

　ボリューム関係は、一度基板より外して接点洗浄処理。



















　こちらも、汚れが酷い状況です。








　

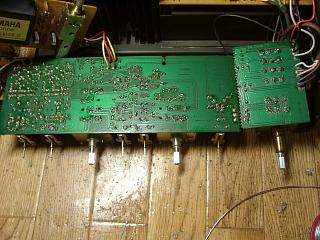

　プリ部の部品交換が終了しました。

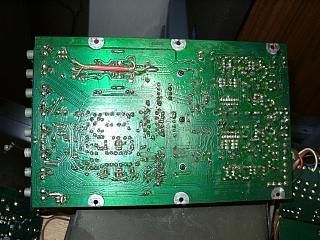

　半田もすべて修正。



















　イコライザー基板の部品交換。



















　半田の全修正。



















　リアパネルのＳＷ接点清掃処理。



















　メーター照明交換してクリーニングの済んだパネル・ツマミ取付け。

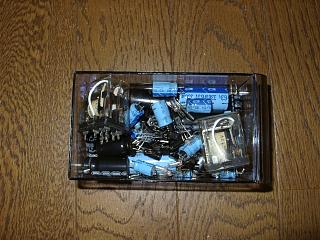

　交換部品です。トランジスターは腐食がかなり進んでいます。



















　歪みの測定です。

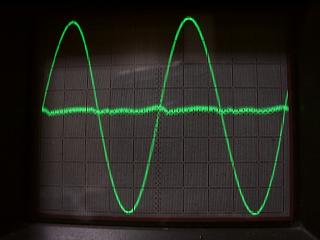

　Ｒチャンネルです。非常に低歪みです。

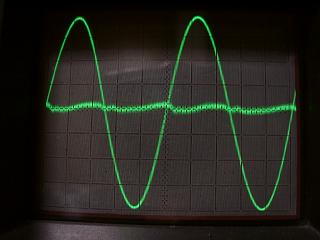

　Ｌチャンネルです。

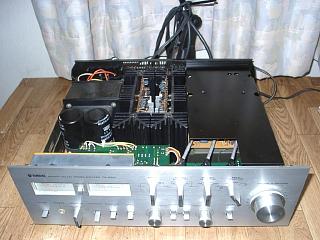

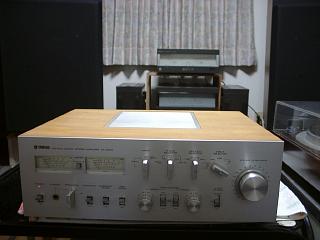

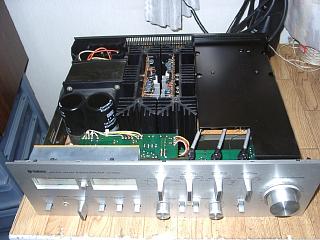

　完成しました。しばらくエージングします。



















　エージング中。



















　試聴して完成です。


















　修理完了です。
