ＹＡＭＡＨＡ　プリメインアンプ　ＣＡ−２０００　Ｎｏ．２３　修理の様子

故障内容

　Ｌチャンネル音出ない。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。スピーカー端子交換。

修理期間

　２０２２年７月２９日〜８月５日

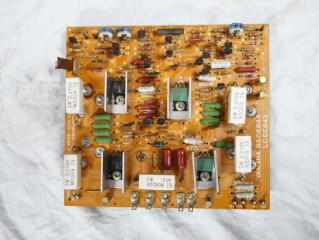

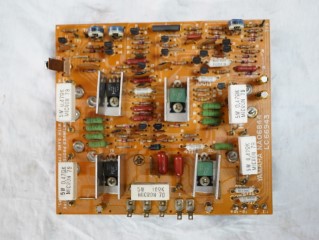

　パワー部（Ｒ）の部品交換。

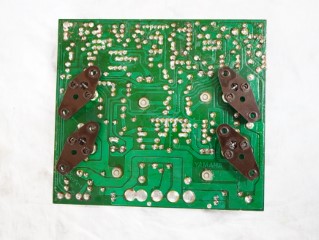

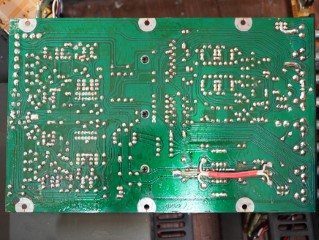

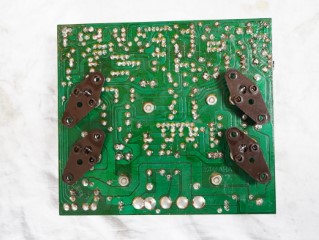

　半田の修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。

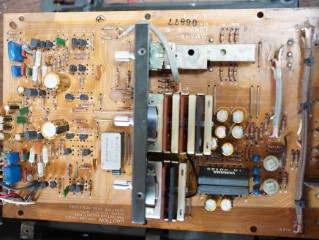

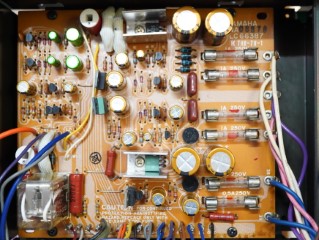

　電源・保護回路基板の部品交換。



















　半田の修正。

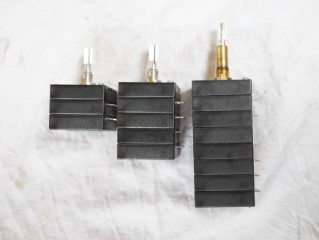

　ボリューム関係は洗浄修理します。



















　トグルスイッチも、全て分解修理します。

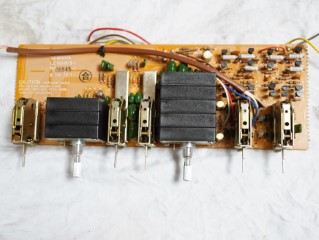

　トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

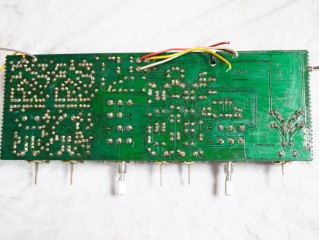

　半田の修正。

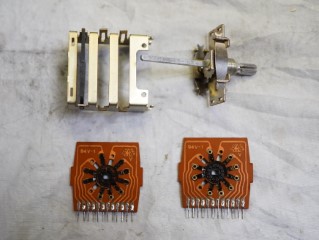

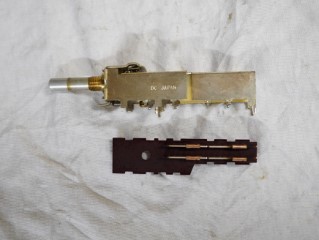

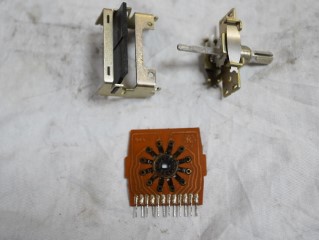

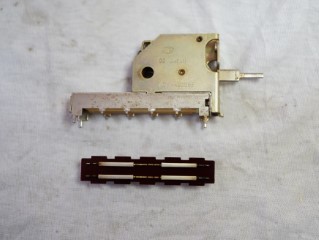

　MODEスイッチの分解修理。

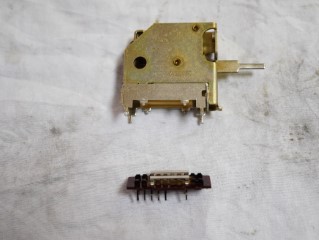

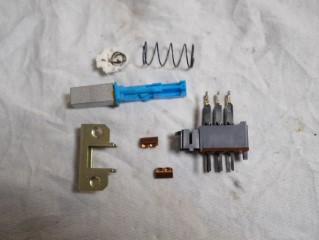

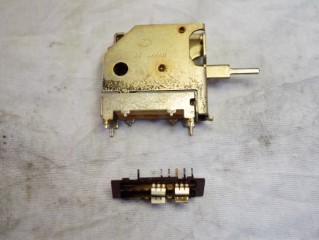

　プッシュスイッチの分解修理。

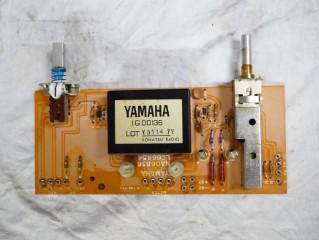

　メーター基板の部品交換と、修理の終了したスイッチ取付け。

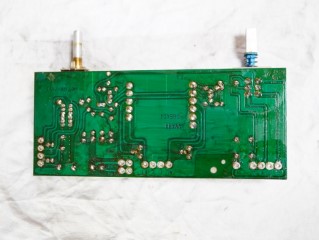

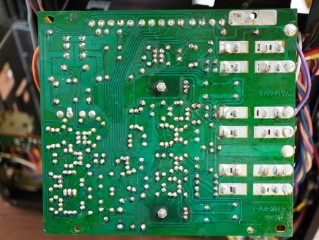

　半田の修正。

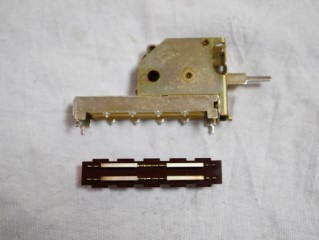

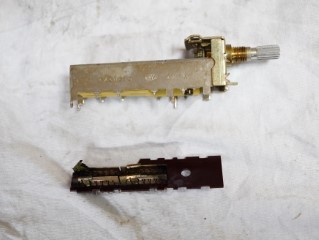

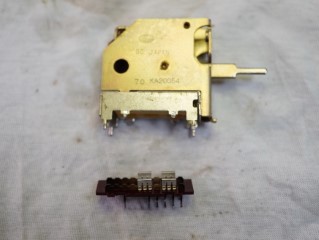

　スイッチの分解修理。



























































　ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。



















　半田の修正。

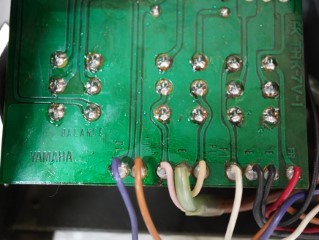

　修理の終了したメインメインボリューム取付けと、半田の修正。

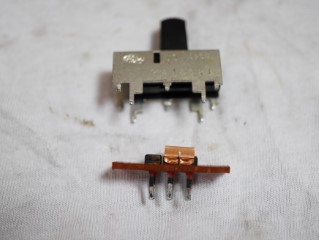

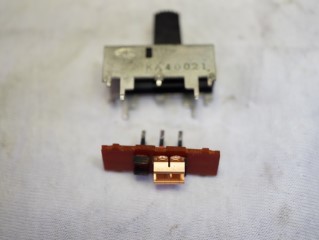

　スライドスイッチの分解修理。

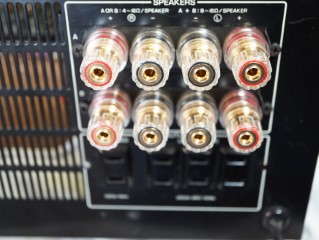

　スピーカー端子はリアパネル加工し、バナナ対応品に交換。

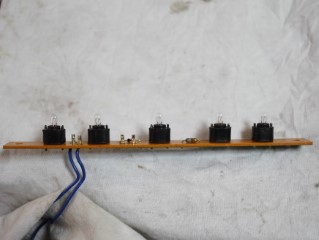

　メーター照明ランプの交換。

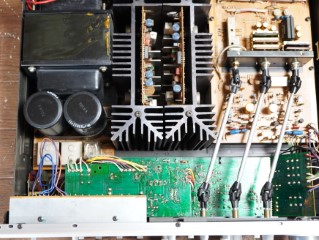

　部品交換が終了しました。

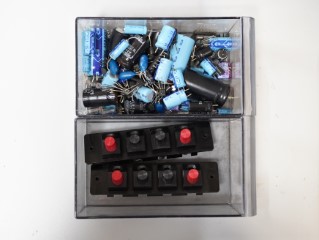

　交換部品です。

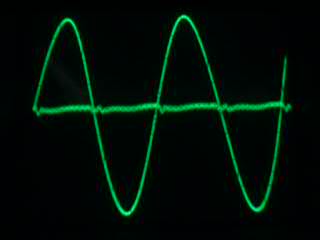

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

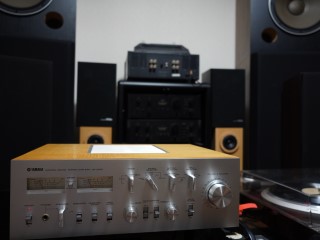

　試聴して完成です。












　修理完了です。

　
