故障内容
ＳＷ動作不良。
原因
ＳＷ接触不良。コンデンサー他の劣化。
処置
オーバーホール作業。
修理期間
１２／４〜１２／１１

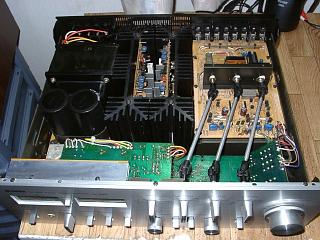

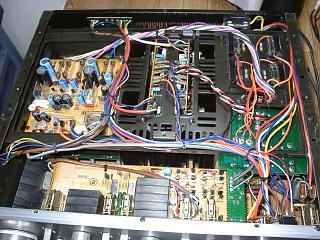

内部は非常に綺麗です。

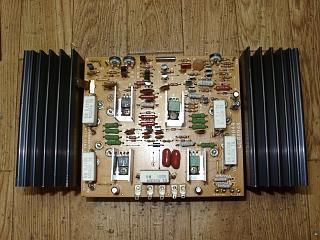

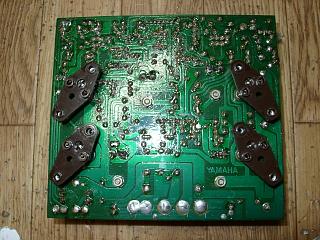

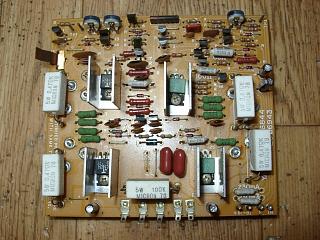

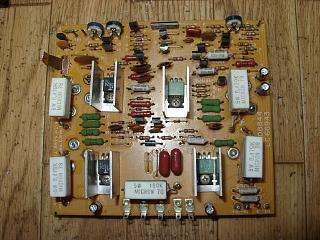

Ｒチャンネルパワーアンプ基板の部品交換と半田の修正。

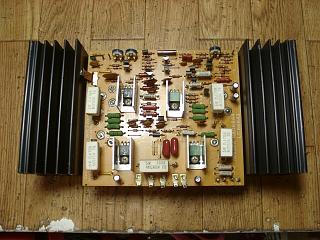

ヒートシンクに基板取付け。
Ｌチャンネルも同様に部品交換。
半田の全修正。
Ｌチャンネルのパワーアンプ修理完了。

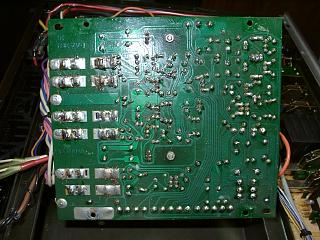

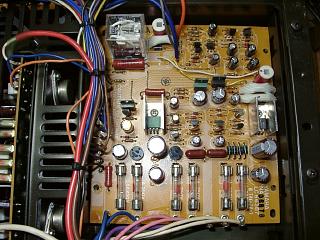

プロテクション・電源基板の部品交換。

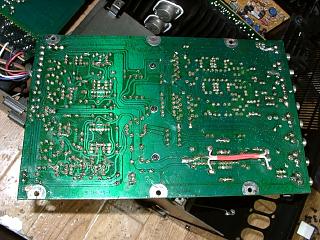

半田の全修正。

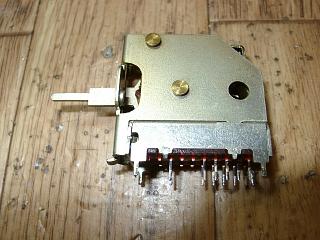

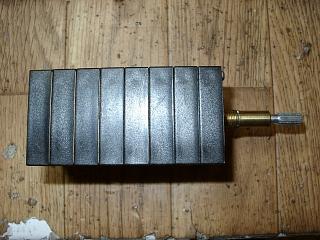

モードＳＷはガリが酷い状態です。

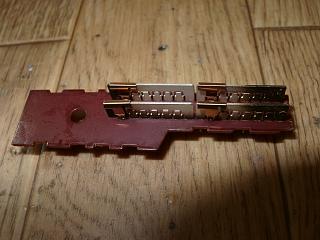

内部接点は真っ黒です。

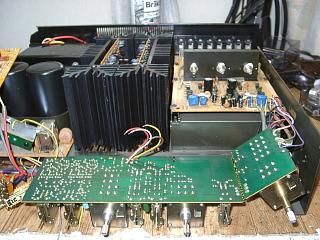

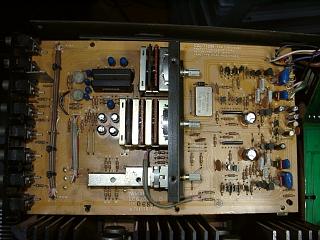

プリ部のＳＷ，ＶＲ関係を分解清掃します。

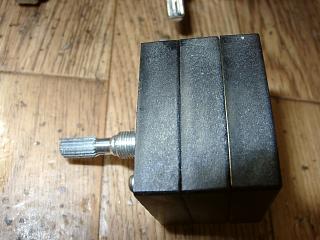

メインＶＲは高級品が使用されています。

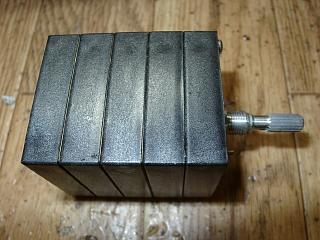

ＳＷはすべて分解清掃します。
ＴＲＥＢＬＥのＶＲは、基板より外し接点洗浄処理。

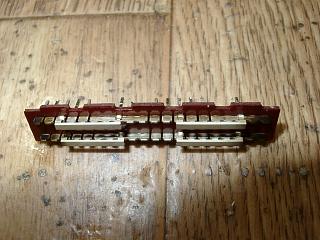

ターンオーバーＳＷ内部も真っ黒。
ＢＡＳＳのＶＲも、基板より外してから接点洗浄処理。

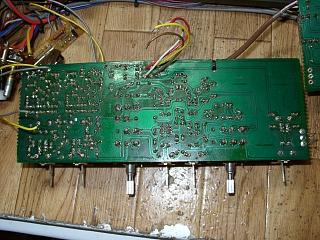

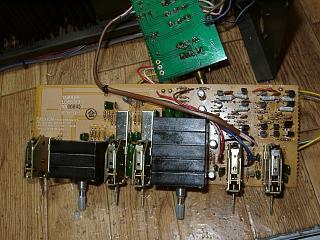

トーン基板の部品交換と、接点清掃処理が終了しました。
半田もすべてやり直し。

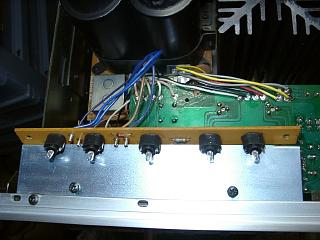

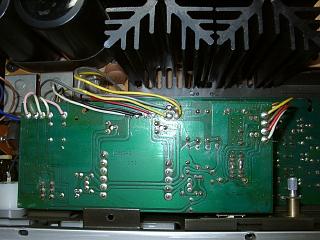

イコライザー基板の部品交換と接点洗浄処置。
半田もすべて修正します。
メーター照明ランプ５個交換。
クリーニングの済んだフロントパネルとツマミ取付け、部品交換終了。

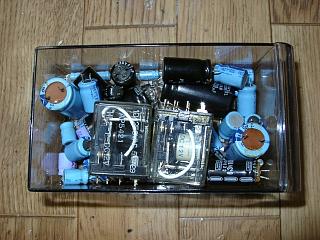

交換部品です。

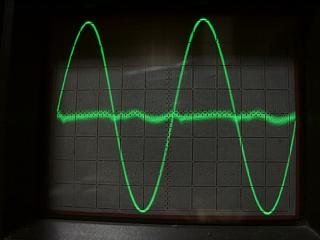

歪みの測定です。
Ｂクラス動作での歪みです。当時としては恐ろしく低歪み。

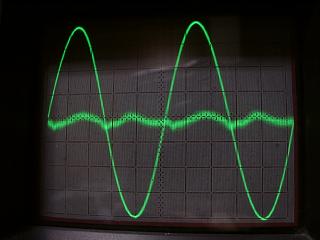

Ｌチャンネルです。
エージング実施。

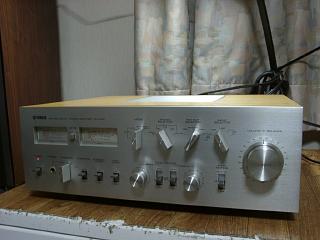

試聴中。
現在でも一級品で通用する優れたアンプです。

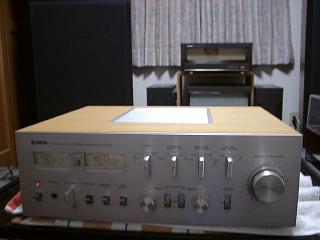

修理完了です。
