ＣＡ−２０００　Ｎｏ，１２　プリメインアンプ　修理の様子

故障内容

　整備のご依頼。

原因

　部品劣化。

処置
　
　オーバーホール修理。

修理期間

　１０／１４〜１０／３１

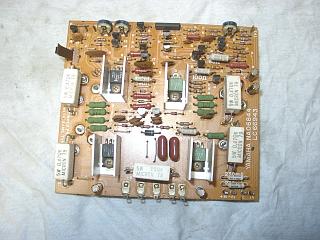

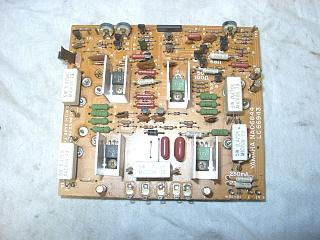

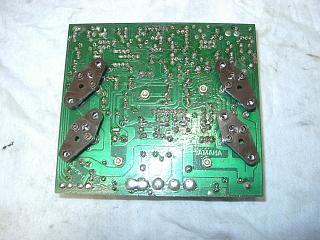

　パワー部（Ｒ）の部品交換。

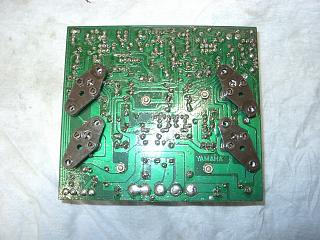

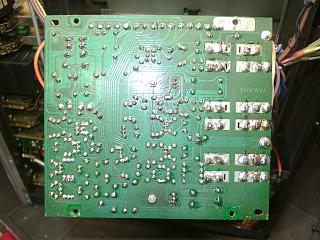

　半田の修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。

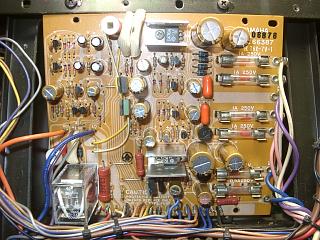

　プロテクション基板の部品交換。



















　半田の修正。

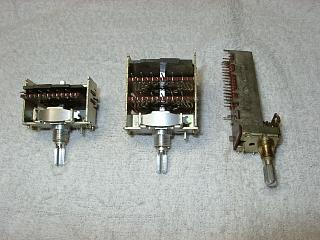

　ＶＲ関係は、基板より外してから洗浄処理します。



















　トグルＳＷは、分解清掃します。

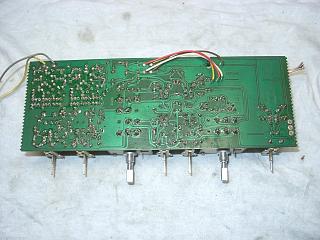

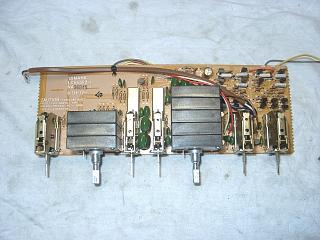

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。



















　半田の修正。

　＊メーターモジュールは、故障していますので分解修理。

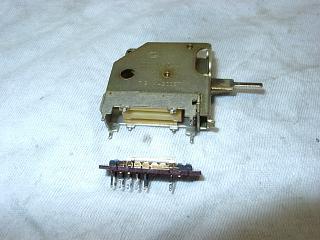

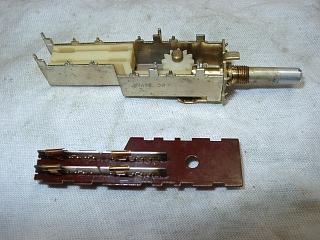

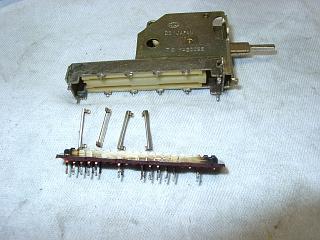

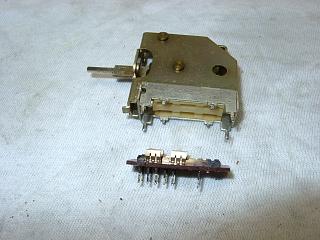

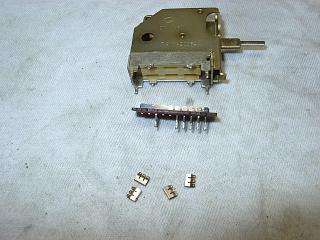

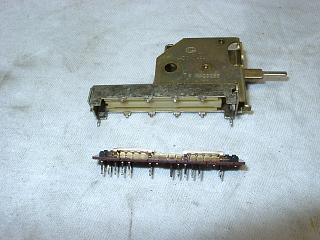

　モードＳＷの分解清掃。

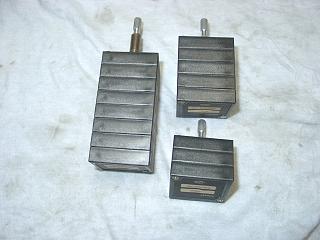

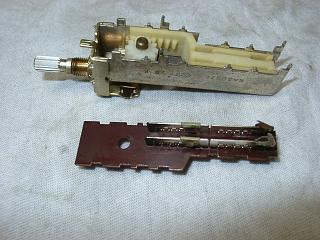

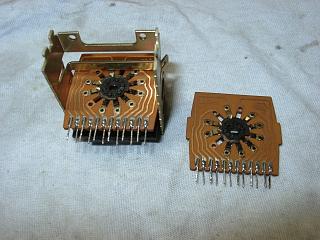

　セレクターＳＷも、分解清掃します。

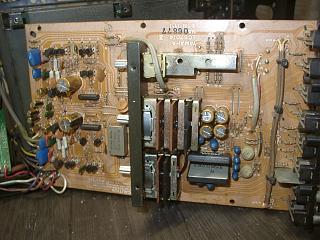

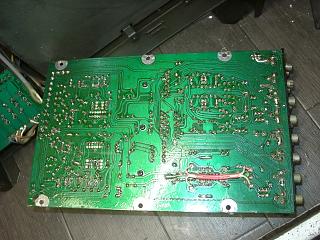

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。



















　すべての部品交換が終了しました。

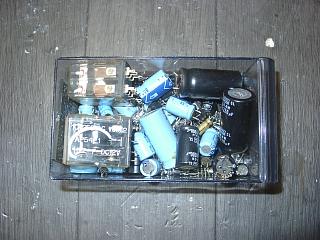

　交換部品です。

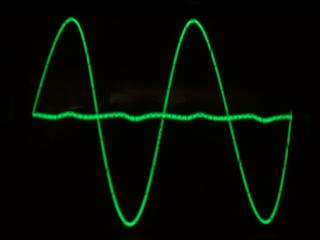

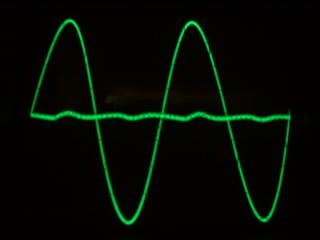

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

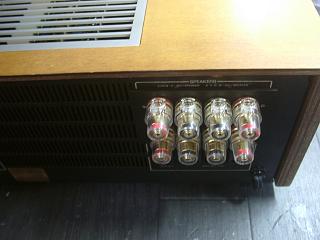

　お客さまのご要望で、ＳＰ端子はバナナプラグ対応品へ交換。



















　エージング中。

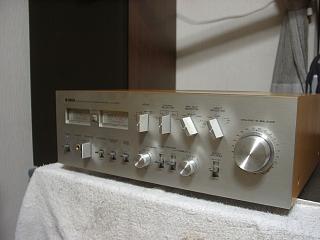

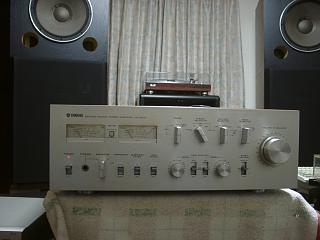

　試聴して完成です。メーターも正常になりました。


















　修理完了です。
