故障内容
音途切れ、歪み。整備のご依頼。
原因
部品劣化、接点接触不良、スピーカー端子破損。
処置
オーバーホール修理。
修理期間
２０２４年７月１７日〜２９日

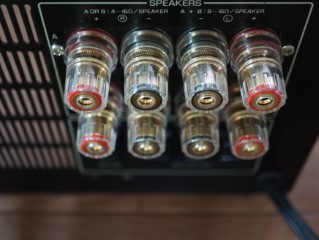

スピーカー端子は破損している為、バナナ対応品に交換。

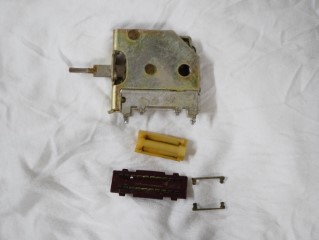

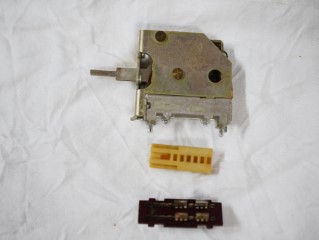

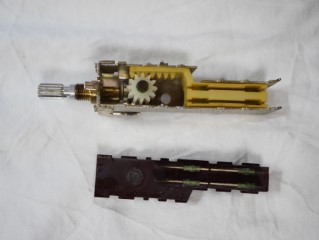

AUDIO-MUTINGスイッチの分解修理。
TONE-TREBLEクロス切替スイッチの分解修理。
TONE-BASSクロス切替スイッチの分解修理。
HIGH-FILTERスイッチの分解修理。
SUBSONIC-FILTERスイッチの分解修理。

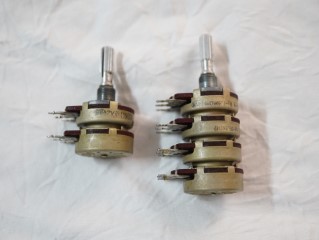

TONEボリュームの洗浄修理。

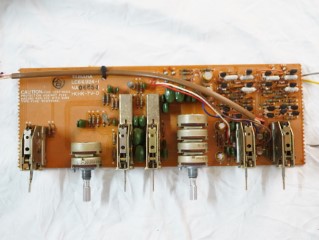

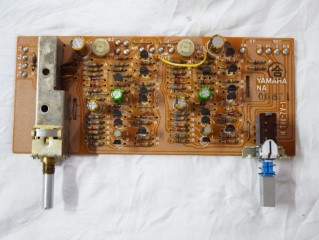

ＴＯＮＥ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

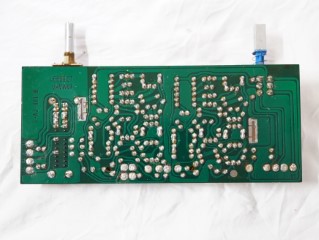

半田の修正。

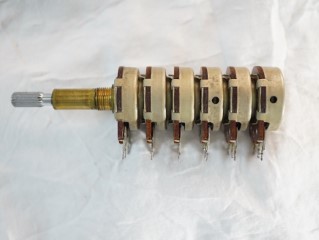

メインボリュームの洗浄修理。

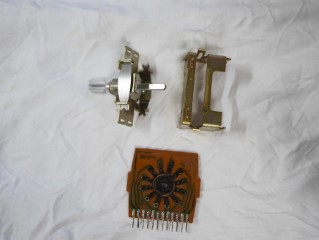

METER切替スイッチの分解修理。
ＭＯＤＥスイッチの分解修理。

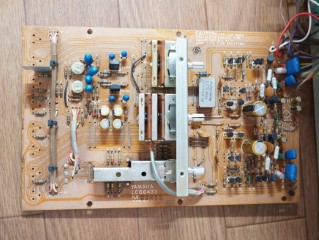

メーター基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

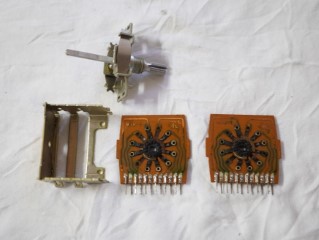

ＰＨＯＮＯ-ＳＥＬＥＣＴＯＲスイッチの分解修理。
ＲＥＣＯＵＴ-ＳＥＬＥＣＴＯＲスイッチの分解修理。
ＩＮＰＵＴ-ＳＥＬＥＣＴＯＲスイッチの分解修理。
ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

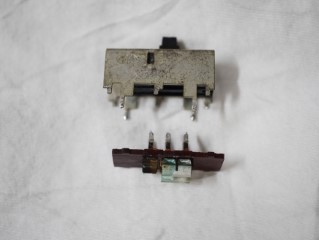

スライドスイッチの分解修理。
電源・保護回路基板の部品交換。

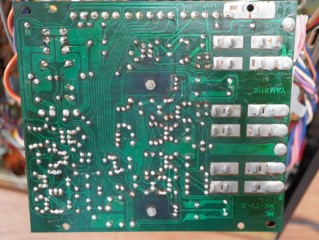

半田の修正。

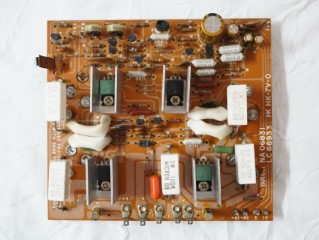

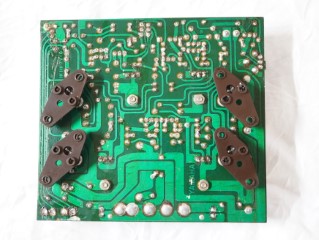

パワー部（Ｒ）の部品交換。
半田の修正。

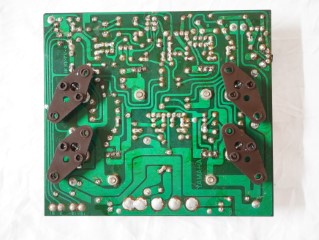

パワー部（Ｌ）の部品交換。
半田の修正。

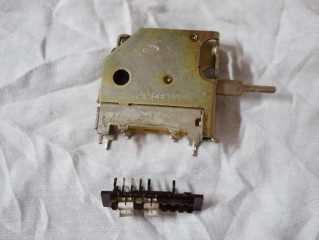

スピーカー切替スイッチの分解修理。

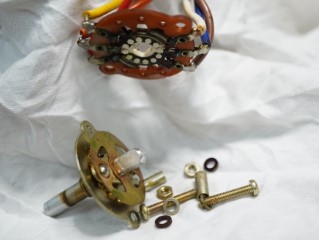

OPERATIONスイッチの分解修理。

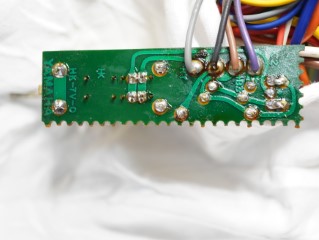

OPERATION切替スイッチ基板の部品交換と、修理の終了したスイッチ取付け。

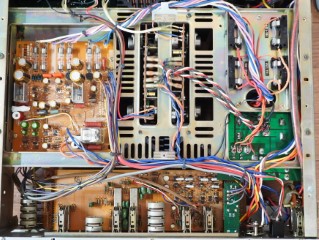

ハーネスを綺麗に束線して完成です。

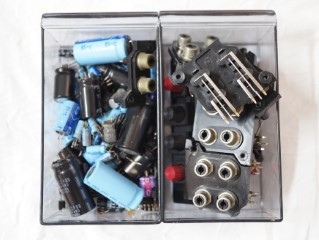

交換部品です。

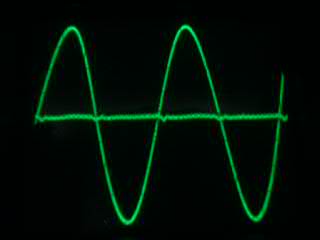

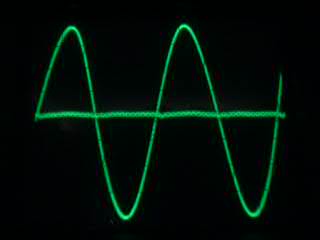

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
試聴して完成です。

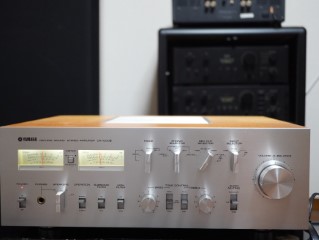

修理完了です。
