ＹＡＭＡＨＡ　プリメインアンプ　ＣＡ－１０００Ⅲ　Ｎｏ，１０　修理の様子

故障内容

　プロテクション解除せず。

原因

　コンデンサー、他の劣化。

処置
　
　オーバーホール修理。

修理期間

　４／１２～５／１１

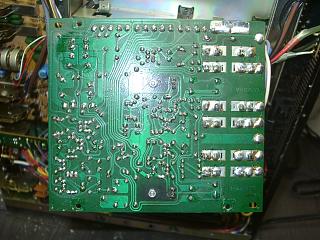

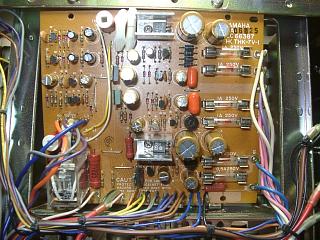

　プロテクション・電源基板の部品交換。



















　半田の修正。

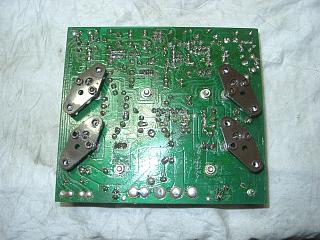

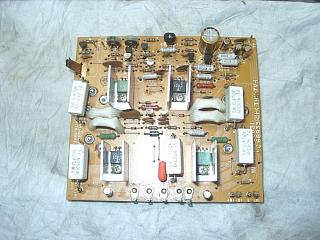

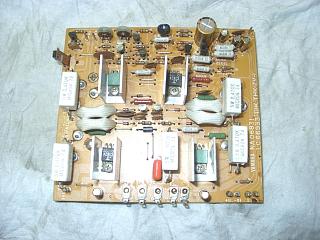

　パワー部（Ｒ）の部品交換。

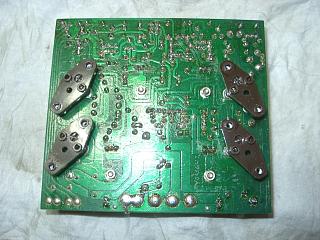

　半田の修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。

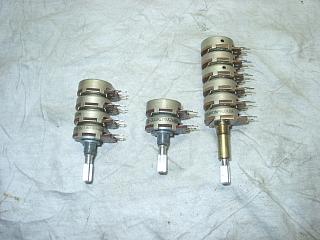

　ＶＲ関係は、基板より外して洗浄処理します。

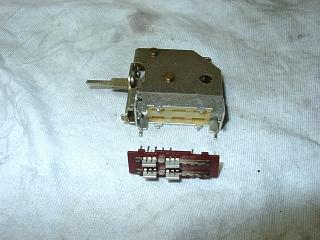

　トグルＳＷも、すべて分解清掃します。

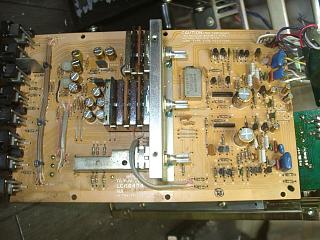

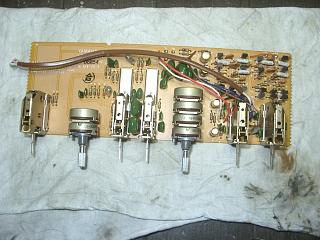

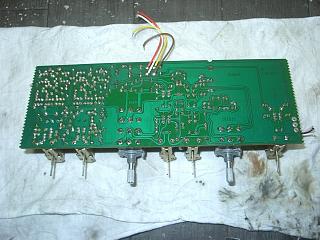

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。

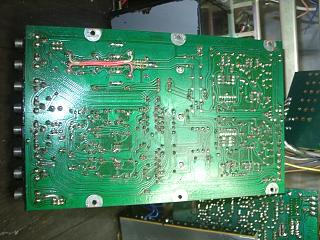

　半田の修正。

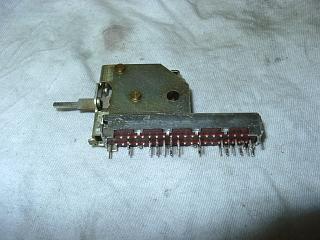

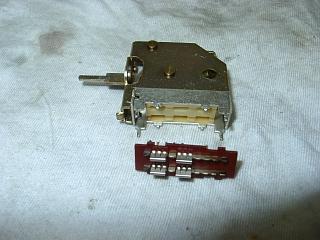

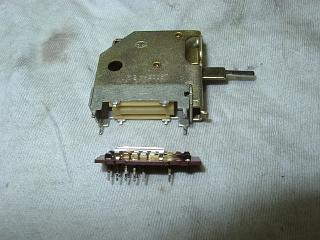

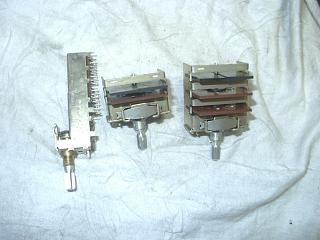

　セレクターＳＷの分解清掃。

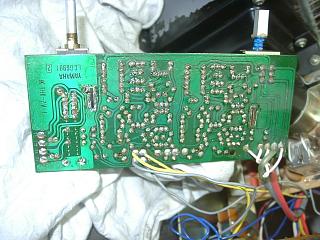

　メーター基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

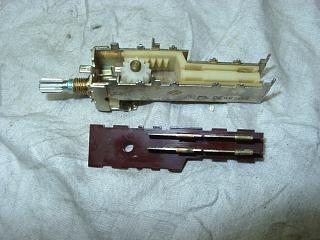

　ファンクションＳＷの分解清掃。

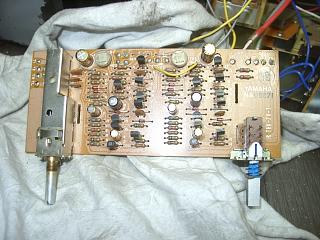

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ、取り付け。



















　半田の修正。

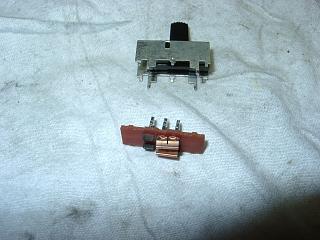

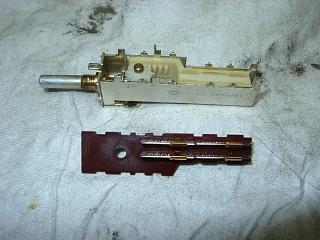

　スライドＳＷの分解清掃。

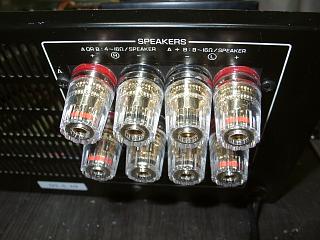

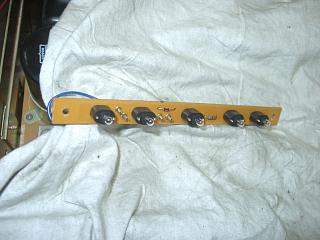

　お客様のご要望で、ＳＰ端子をバナナ対応の高品位タイプに交換。



















　メーター照明ランプの交換。

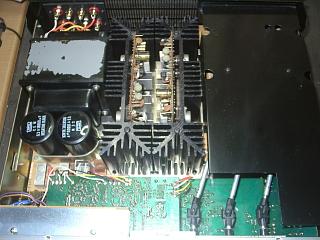

　すべての部品交換が終了しました。

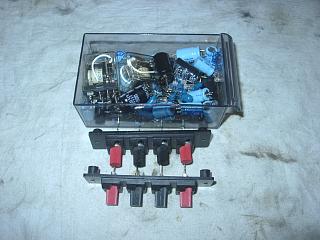

　交換部品です。

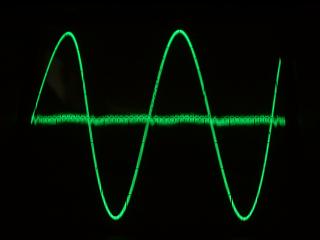

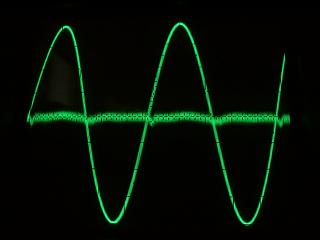

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

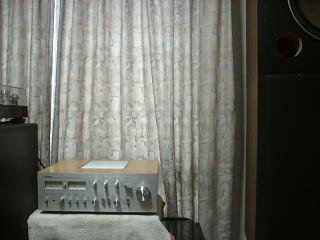

　試聴して完成です。


















　修理完了です。
