ＹＡＭＡＨＡ　プリアンプ　Ｃ−２Ｘ　Ｎｏ．１１　修理の様子

故障内容

　片ch音途切れ。

原因

　部品劣化、接点接触不良、ＲＣＡ端子台破損。

処置

　オーバーホール修理。

修理期間

　２０２４年１１月１０日〜１８日

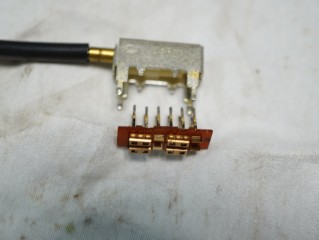

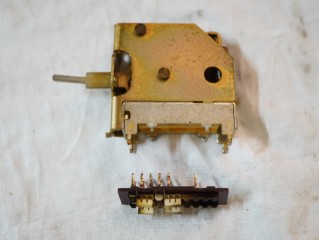

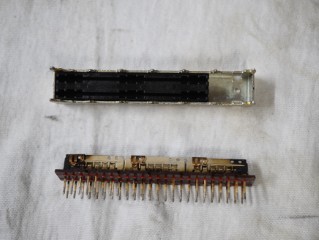

　ＰＨＯＮＯセレクタースイッチの分解修理。



















　修理の終了したスイッチ取付けと、半田の修正。

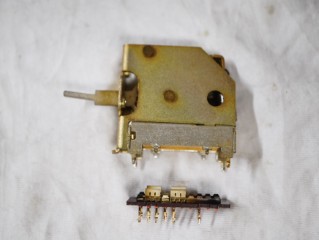

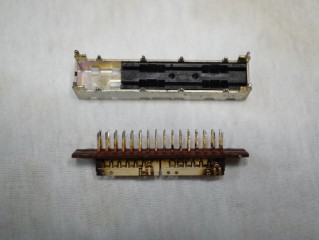

　REC-OUTスイッチの分解修理。

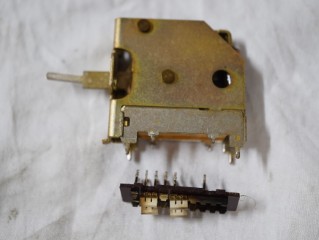

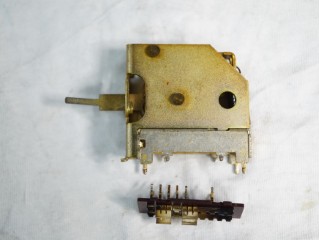

　INPUT-SELECTORスイッチの分解修理。

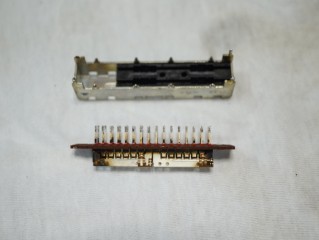

　SUBSONIC-FILTERスイッチの分解修理。



















　MODEスイッチの分解修理。



















　電源スイッチの分解修理。



















　AUDIO-MUTINGスイッチの分解修理。

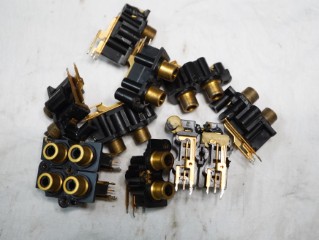

　RCA端子は油脂浸透により脆くなってボロボロ状態。
接着剤で修復した痕跡もあり、すべて新品に交換します。

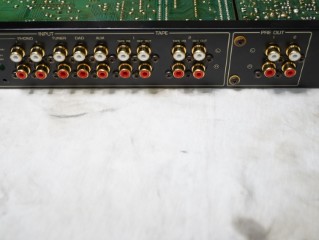

　端子台を製作して、新品のＲＣＡ端子に交換。

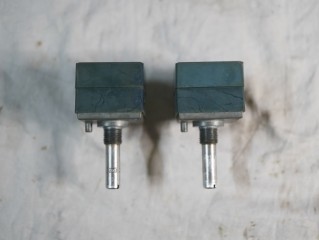

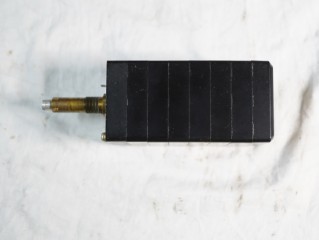

　メインボリュームの洗浄修理。



















　トーンボリュームの洗浄修理。



















　PHONO-GAINスイッチの分解修理。

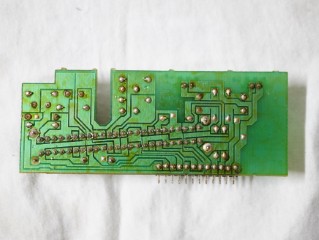

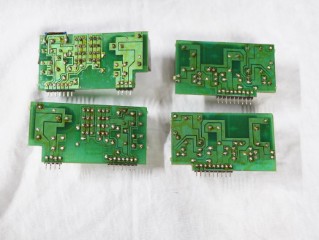

　ＳＵＢ基板の半田修正。

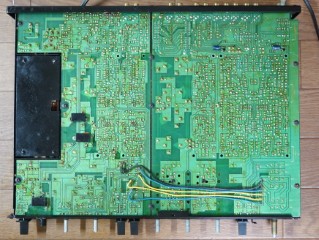

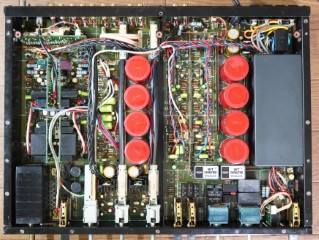

　メイン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。



















　半田の修正。

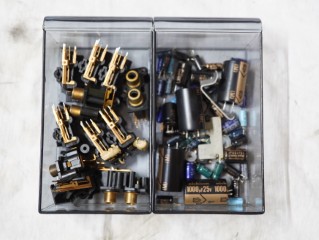

　交換部品です。

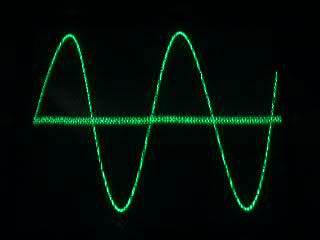

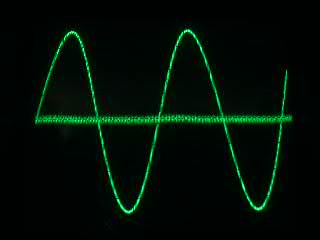

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

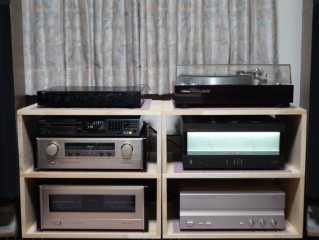

　試聴して完成です。












　修理完了です。

　
