ＹＡＭＡＨＡ　プリアンプ　Ｃ−２Ｘ　Ｎｏ．１０　修理の様子

故障内容

　ＴＡＰＥ−１　Ｌチャンネル音出ない。ＳＵＢＳＯＮＩＣスイッチガリ。

原因

　症状再現せず。

処置

　オーバーホール修理。

修理期間

　２０２４年８月２４日〜３１日

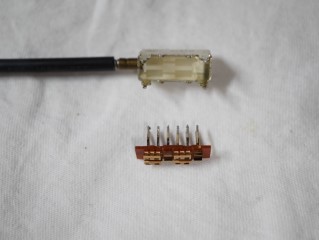

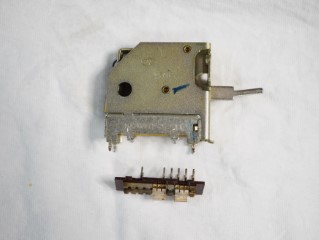

　ＭＵＴＥスイッチの分解修理。

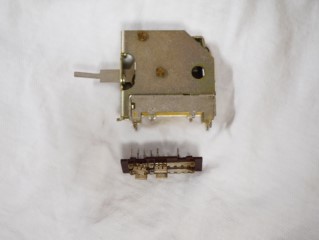

　MODEスイッチの分解修理。

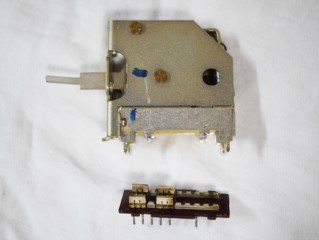

　ＳＵＢＳＯＮＩＣスイッチの分解修理。

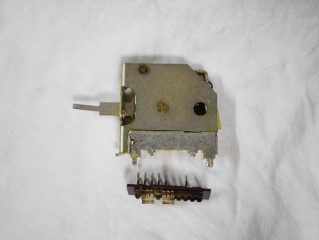

　電源スイッチの分解修理。

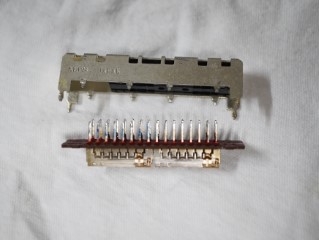

　ＲＥＣセレクタースイッチの分解修理。

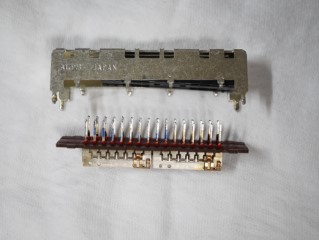

　ＩＮＰＵＴセレクタースイッチの分解修理。

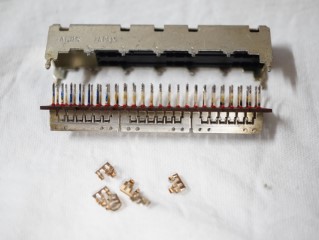

　ＰＨＯＮＯセレクタースイッチの分解修理。



















　修理の終了したＰＨＯＮＯセレクタースイッチ取付けと
半田の修正。


















　PHONO-ＧＡＩＮ切替スイッチの分解修理。

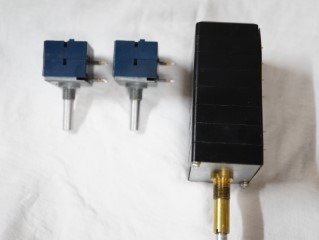

　ボリューム関係は洗浄修理します。

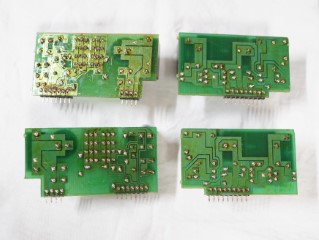

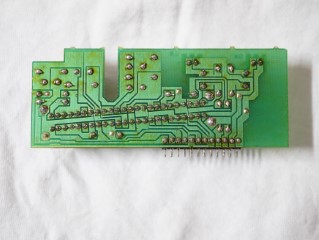

　ＰＨＯＮＯ-SUB基板の半田修正。

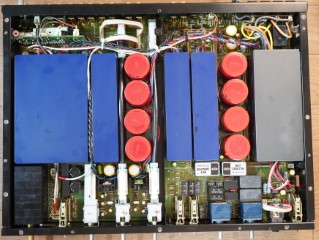

　メイン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

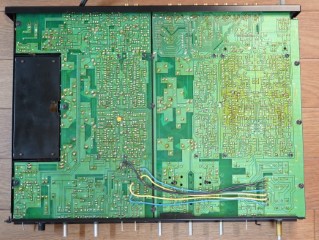

　半田の修正。

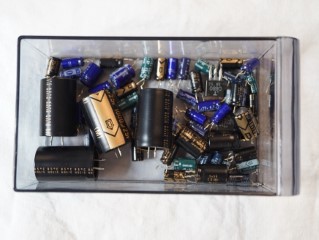

　交換部品です。

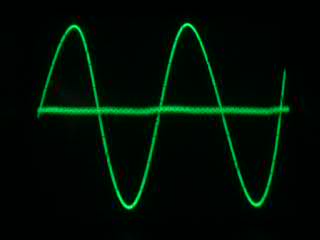

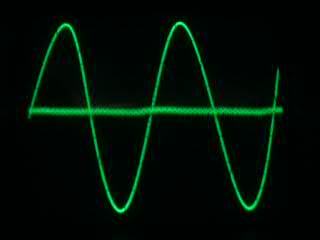

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

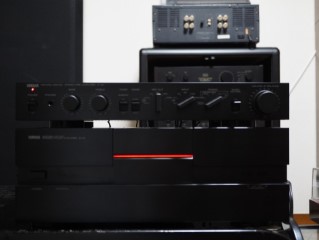

　パワーアンプ（Ｂ−２ｘ）とペアで試聴し完成です。プリとパワーはメーカー
推奨組み合わせが癖も少なく無難ですね。

　＊撮影の為、プリと重ねていますが、Ｂ−２ｘは発熱量が多いので
上部は必ず開放して放熱に留意して設置して下さい。








　修理完了です。

　
