ＹＡＭＡＨＡ　プリアンプ　Ｃ−２ａ　Ｎｏ．７　修理の様子

故障内容

　ＰＨＯＮＯ１片ｃｈ音出ない。

原因

　ＲＣＡ端子破損。

処置

　オーバーホール修理。

修理期間

　２０２３年１２月５日〜２４日

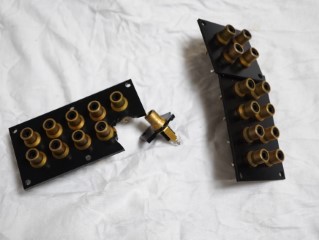

　端子台は接点復活剤等の油脂が侵食し、脆くなって破損。

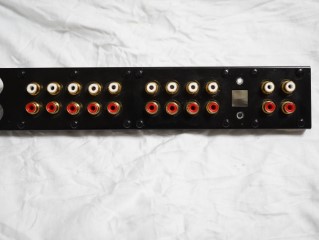

　端子台を作成し、新しいＲＣＡ端子に交換。



















　半田の修正。

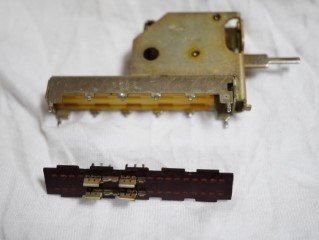

　セレクタースイッチの洗浄修理。

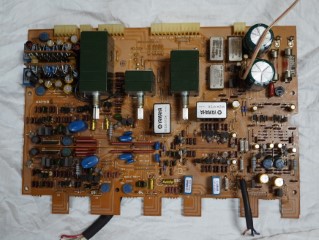

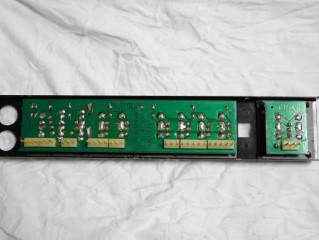

　ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。

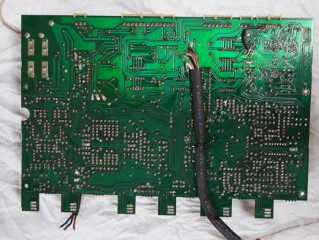

　半田の修正。

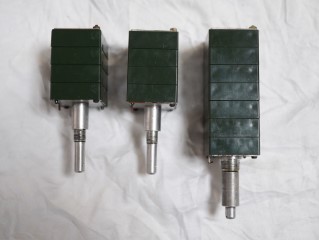

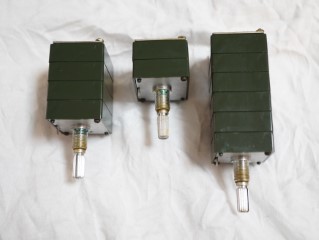

　ボリューム関係は洗浄修理します。

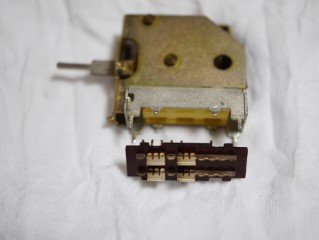

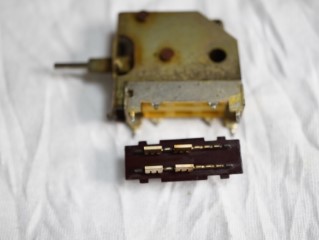

　トグルスイッチの分解修理。

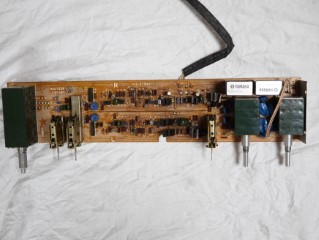

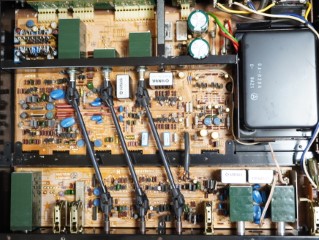

　トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

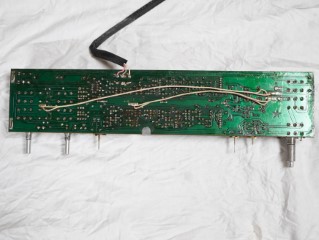

　半田の修正。



















　部品交換が終了しました。

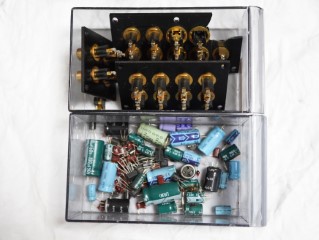

　交換部品です。

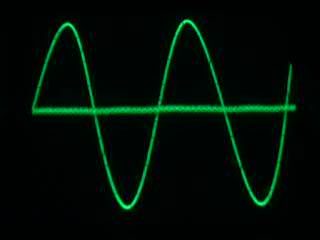

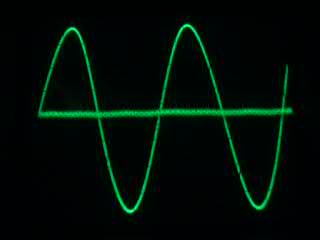

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

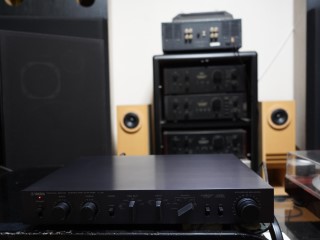

　試聴して完成です。












　修理完了です。

　
