故障内容
Ｐｈｏｎｏ片チャンネル音途切れる。
原因
コンデンサー、トランジスターの劣化。
処置
コンデンサー、トランジスター交換。位相補償の見直し。オーバーホール作業。
修理期間
２／２０〜３／１４

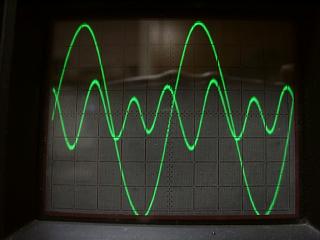

Ｒチャンネルの歪み波形です。少々歪みが多い様です。

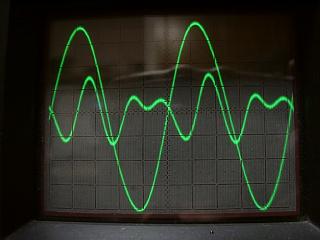

Ｌチャンネルです。

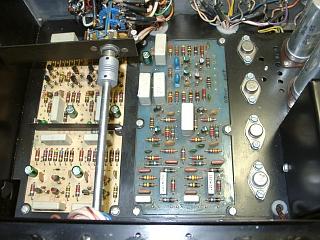

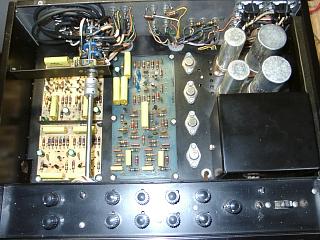

プリアンプ段には、７５Ｖの高電圧を掛けています。優れた回路。
コンデンサーはすべて高品位のコンデンサーへ交換。トランジスターは
すべてＬＮタイプへ交換。
ＰＨＯＮＯ回路はトランジスター交換で寄生発振していますので、
位相補償の見直し実施。

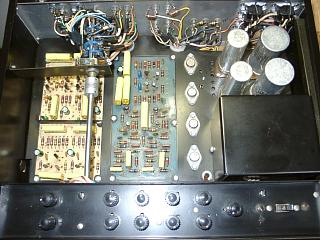

電源回路のコンデンサーも交換します。

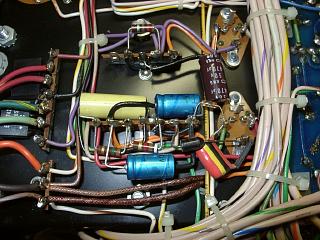

部品交換とＬＯＷレベル部の配線を交換。

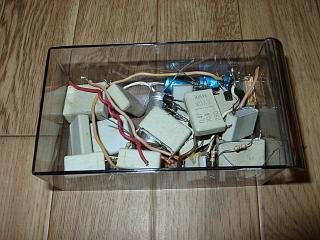

交換部品です。

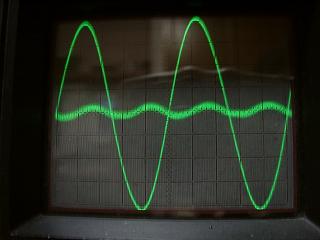

Ｒ側の歪み波形です。コンデンサー・トランジスター交換で歪みも
取れました。

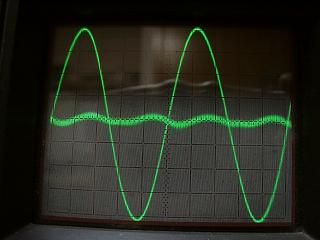

Ｌ側です。こちらも綺麗。

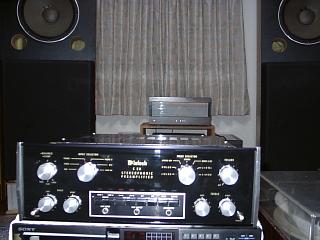

試聴に入ります。回路構成はＯＬＤですが、出てきた音は大変優れて
います。
修理完了です。
