故障内容
電源ON/OFF時、ノイズ。歪み。
原因
部品劣化。接点接触不良。ＲＣＡ端子破損。
処置
オーバーホール修理。
修理期間
２０２４年１２月１１日〜１４日

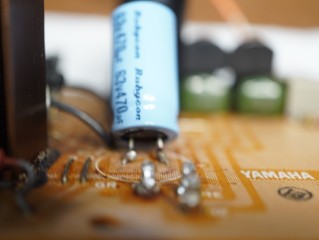

過去の修理痕跡。コンデンサは足を途中で繋ぎ修理しています。
今回、全てやり直します。

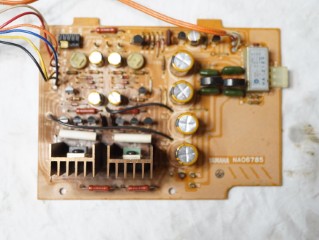

電源基板の部品交換。

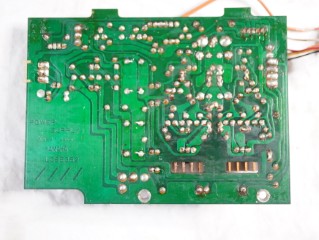

半田の修正。

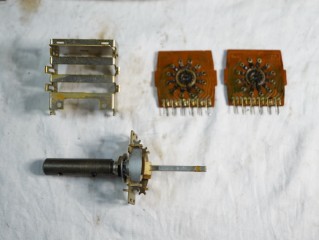

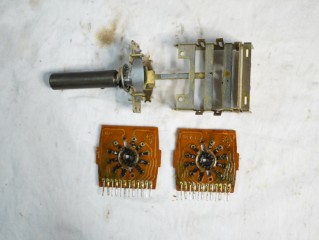

ＴＡＰＥセレクタースイッチの分解修理。

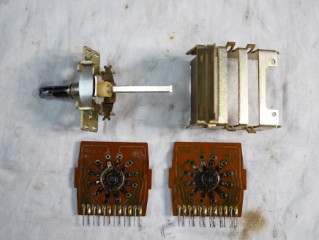

ＩＮＰＵＴセレクタースイッチの分解修理。
ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

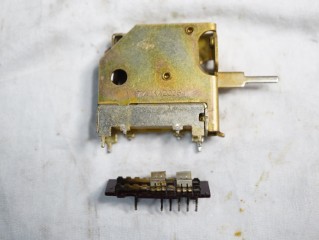

ＭＵＴＩＮＧスイッチの分解修理。

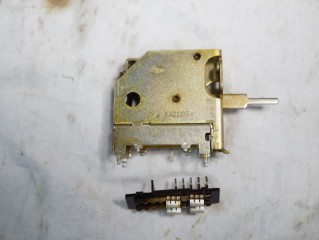

ＳＵＢＳＯＮＩＣ-ＦＩＬＴＥＲスイッチの分解修理。

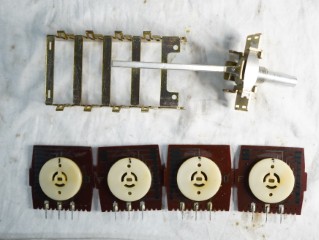

ＭＯＤＥスイッチの分解修理。

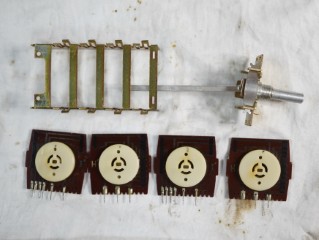

ＴＯＮＥ-TREBLEスイッチの分解修理。
ＴＯＮＥーＢＡＳＳスイッチの分解修理。

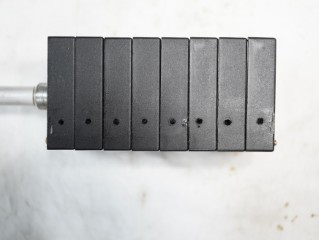

メインボリュームはケースに穴が開けられています。過去に接点
復活剤などの注入がされています。

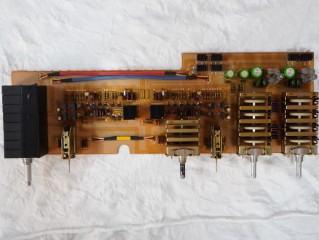

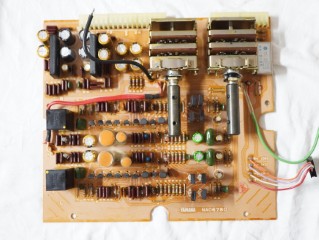

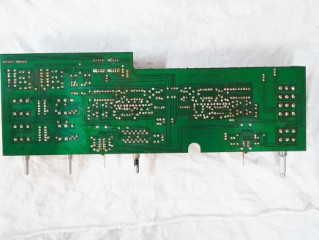

ＴＯＮＥ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

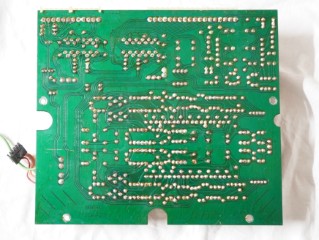

半田の修正。

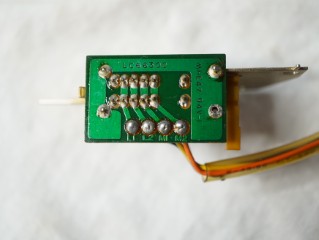

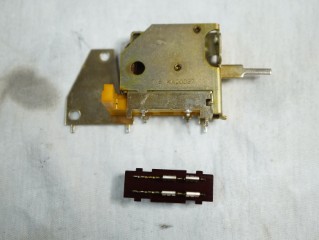

電源スイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

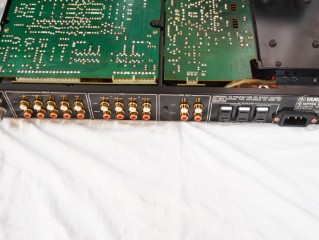

リアパネル加工してＲＣＡ端子等の交換。

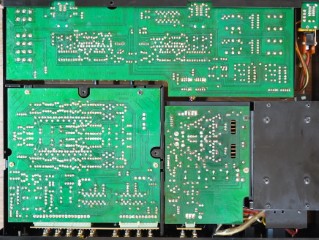

部品交換が終了しました。

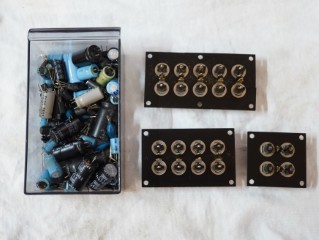

交換部品です。

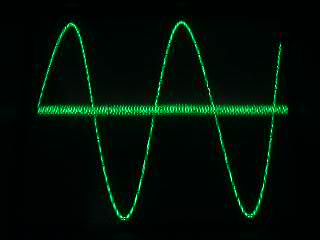

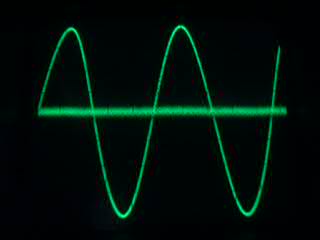

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

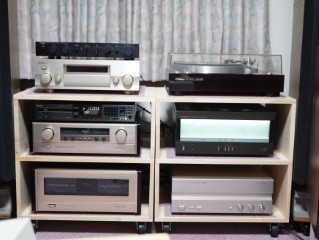

試聴して完成です。
修理完了です。
