ＹＡＭＡＨＡ　プリアンプ　Ｃ－２　Ｎｏ．１６　修理の様子

故障内容

　音途切れ、歪み多い。

原因

　部品劣化。接点接触不良。

処置

　オーバーホール修理。

修理期間

　平成２９年９月４日～１１日

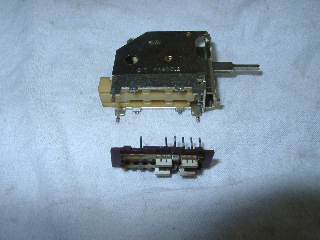

　ＳＷ関係は分解修理します。

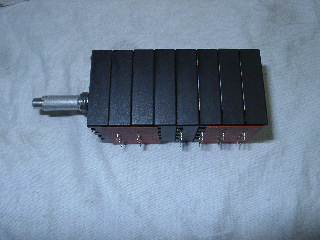

　ＶＲは基板より外して洗浄処理します。

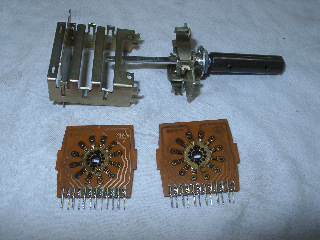

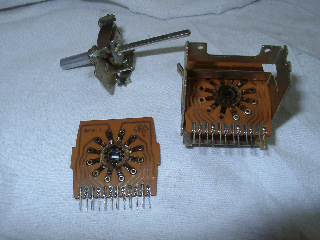

　ロータリーＳＷも分解修理します。

　トーンＳＷも分解修理します。

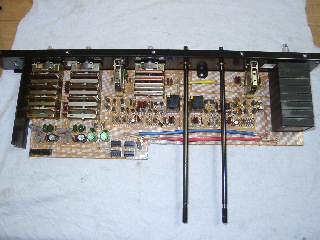

　フラットアンプ部の部品交換と、修理の済んだＳＷ、ＶＲ取付け。

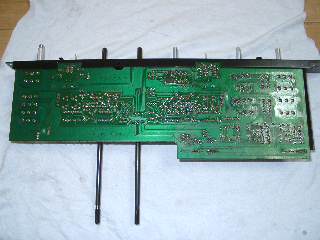

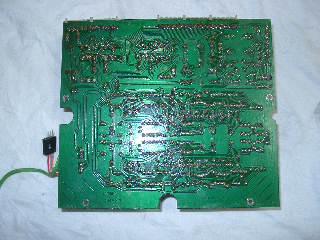

　半田の修正。

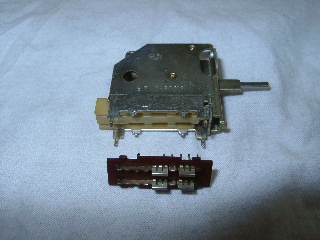

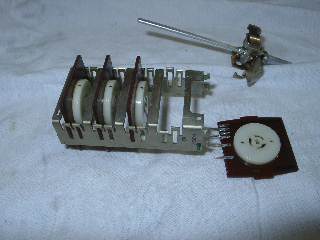

　セレクターＳＷの分解修理。

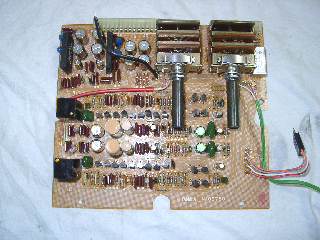

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。

　半田の修正。

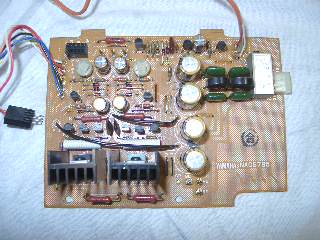

　電源基板の部品交換。

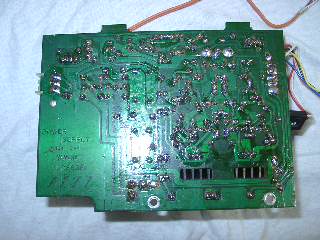

　半田の修正。

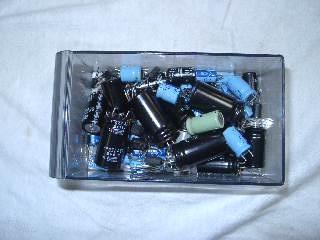

　交換部品です。

　歪みの測定です。

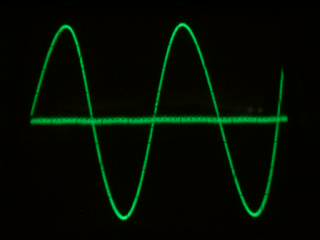

　Ｒチャンネルです。

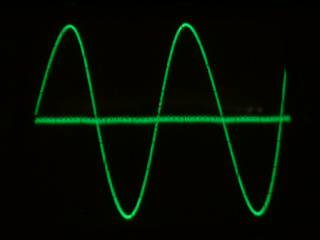

　Ｌチャンネルです。

　修理完了です。
