故障内容
音出ない。
原因
コンデンサー、ＴＲ劣化。
処置
オーバーホール修理。
修理期間
１１／２０〜

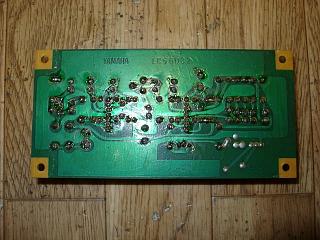

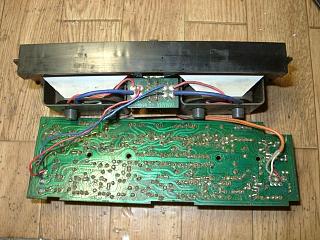

ピークメーターユニット取り外し。
トランジスター、コンデンサー交換。

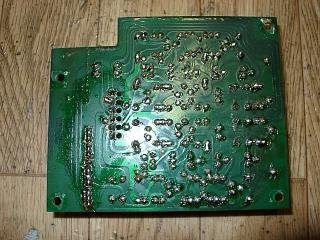

半田の全修正。

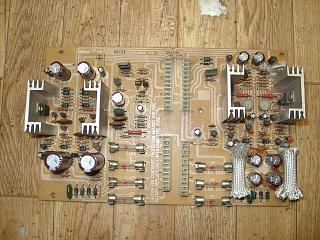

高耐圧ＦＥＴを使用した回路構成。

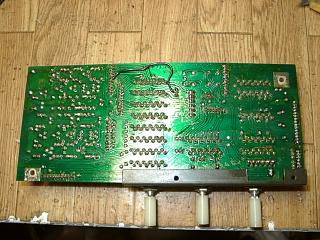

各基板取り外し。非常にメンテナンスが行い易い設計。

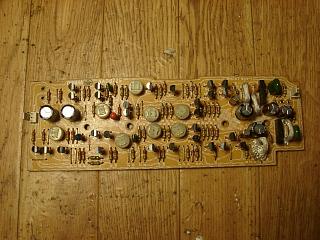

コンデンサー、トランジスター交換。接点は洗浄処理。

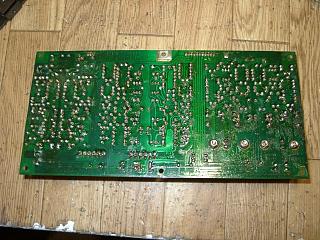

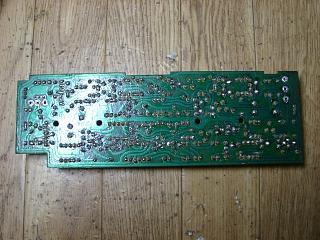

劣化半田を吸取り、半田のやり直し。

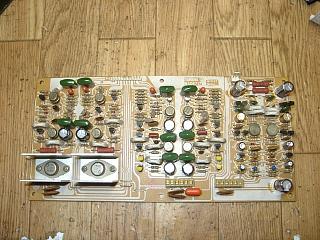

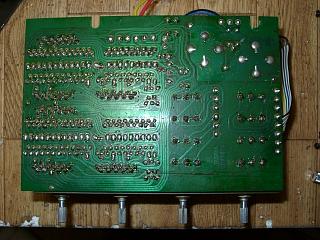

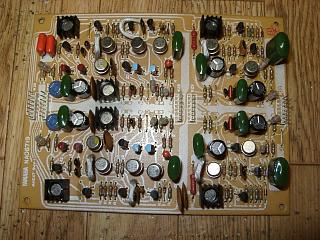

フラットアンプ、ＨＰアンプのコンデンサー、トランジスター交換。
半田の修正。
バランス、ＬＯＵＤＮＥＳＳのＶＲ接点洗浄。
スライドＳＷの接点洗浄処理。

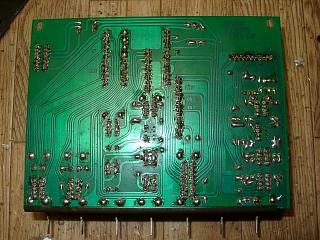

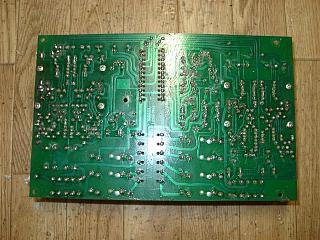

半田の全修正。

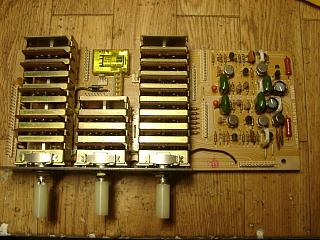

ＴＯＮＥボリューム基板の半田修正。

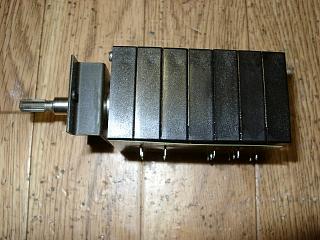

ボリュームは接点洗浄処理。

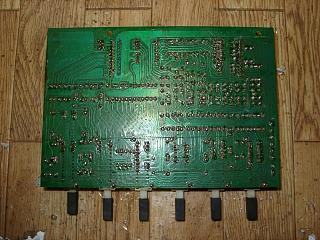

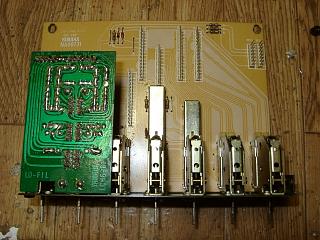

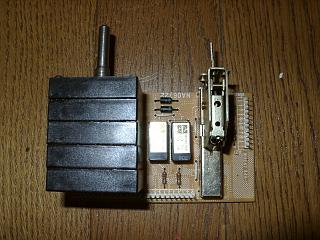

スライドＳＷボードの半田修正と接点洗浄処理。

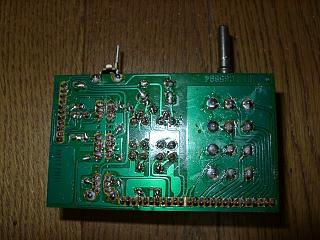

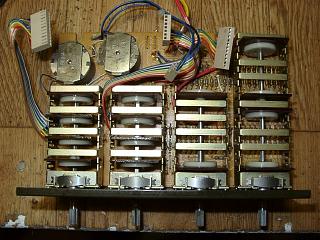

メインＶＲ基板の半田修正。
ＶＲ、ＳＷの接点洗浄処理。

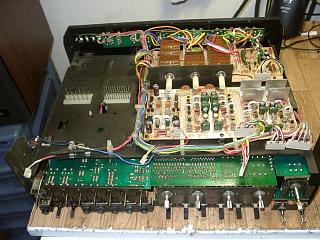

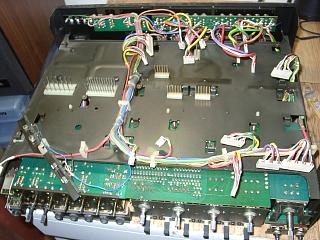

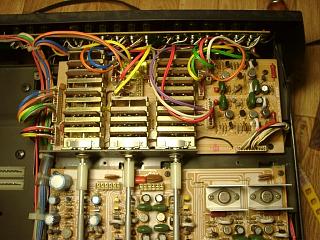

修理の済んだ基板を取付けます。

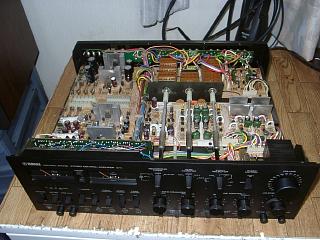

クリーニングの済んだフロントパネルとツマミの取付け。

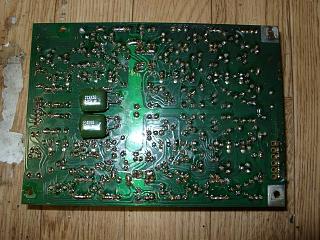

ＴＯＮＥアンプのコンデンサー、トランジスター交換。
半田の全修正。
コンデンサー基板のコンデンサー交換。
半田の全修正。

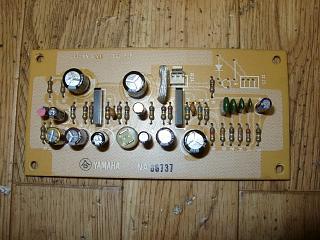

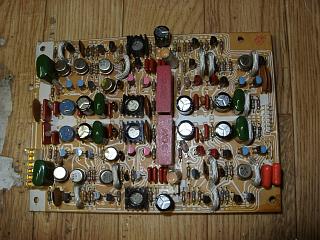

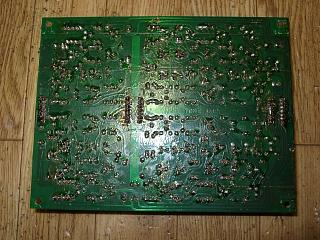

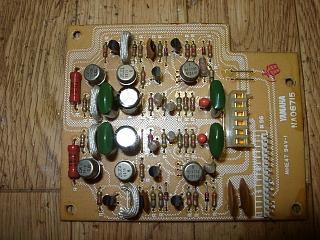

ＰＨＯＮＯイコライザー基板のコンデンサー、トランジスター交換。
半田の全修正。
ＴＡＰＥバッファー基板のトランジスター交換。
半田の全修正。
電源基板のコンデンサー交換。
半田の全修正。
部品交換がすべて終了しました。
＊底側より撮影。

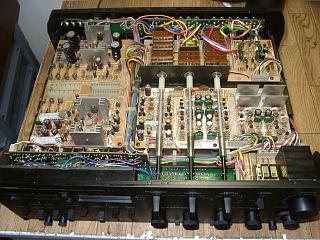

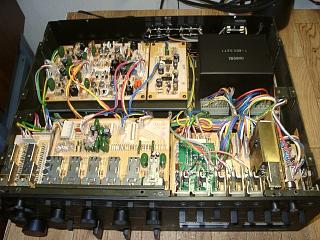

ＴＯＰより撮影。

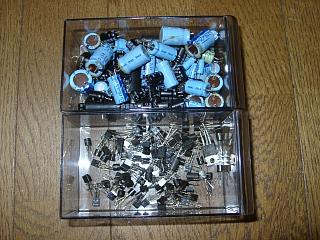

交換部品です。トランジスターの足はすべて腐食して真っ黒。

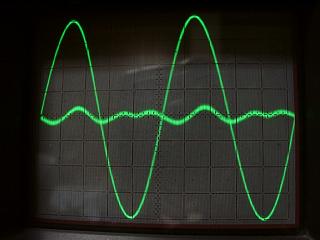

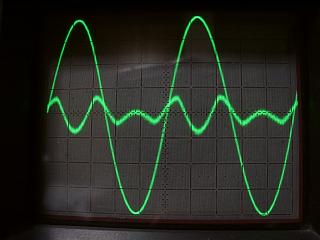

歪みの測定です。Ｒチャンネルです。

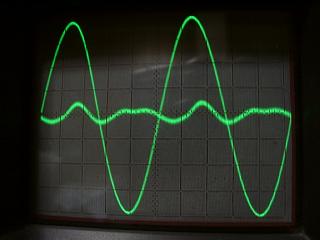

Ｌチャンネルです。低歪みです。
内臓ＯＳＣの歪み測定です。（１ＫＨｚ ０．０３％） テスト信号に使用
するには十分な性能を持った内臓発信機です。
