故障内容
歪み、ノイズ。整備のご依頼。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２２年８月１４日〜９月４日

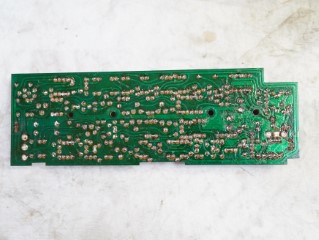

メーター基板の部品交換。
半田の修正。

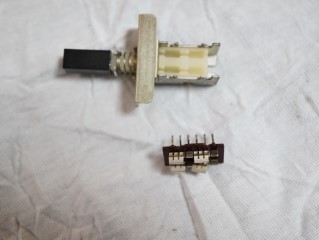

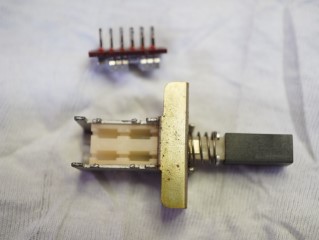

プッシュスイッチの分解修理。

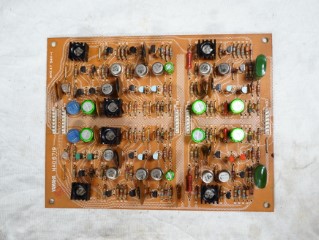

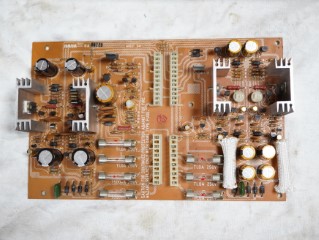

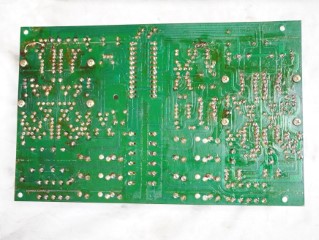

電源基板の部品交換。
半田の修正。

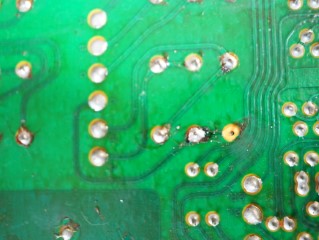

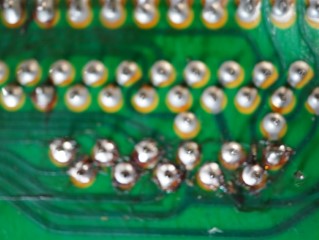

この個体、過去に修理をおこなっている様ですが、スイッチ、ボリューム関係の

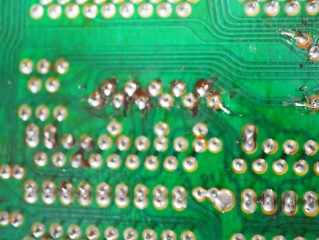

ランドがあらゆる箇所で剥がれ、断線しています。
これは大変な作業になりそうです。
剥がれたまま放置されている箇所も。

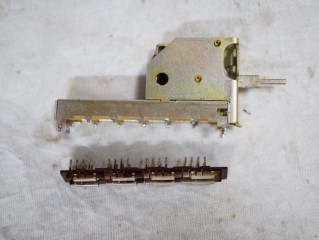

スイッチ関係は分解修理します。
修理の終了したスイッチ取付け。

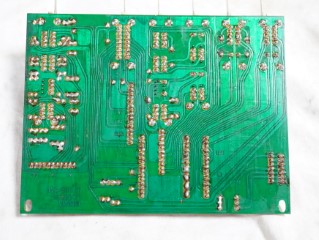

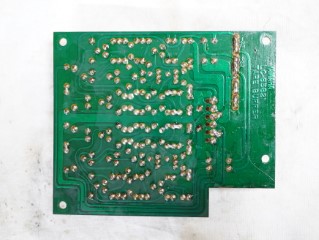

パターンの剥がれ・断線箇所の修正と再半田処理。

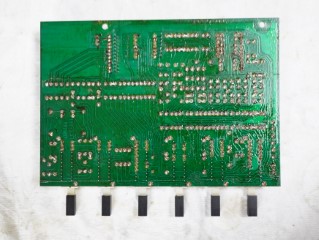

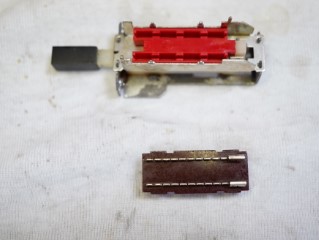

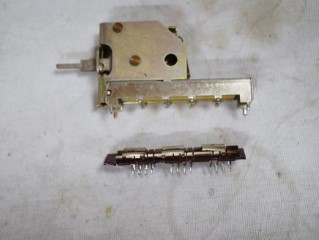

プッシュスイッチは６個共、全て分解修理。

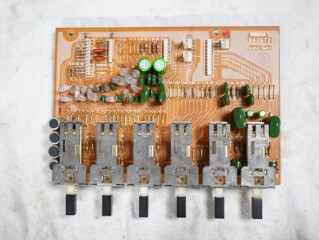

スイッチ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

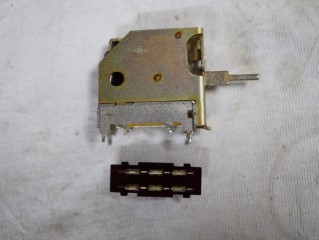

トグルスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

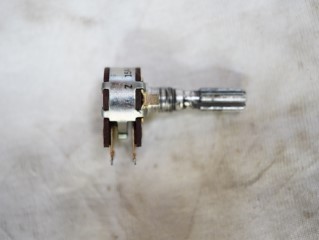

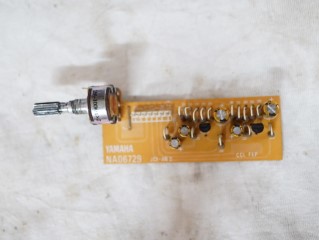

ボリュームの洗浄修理。

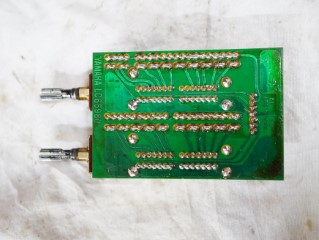

ＰＨＯＮＥ基板の部品交換と、修理の終了したボリューム取付け。

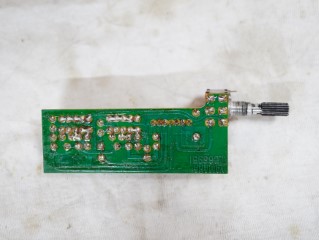

半田の修正。

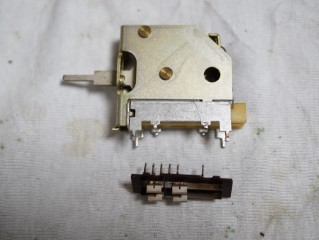

トグルスイッチの分解修理。
修理の終了したスイッチ取付け。
半田の修正。

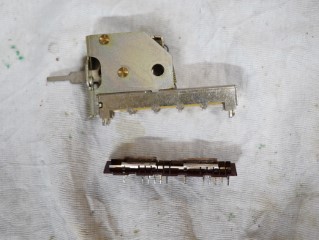

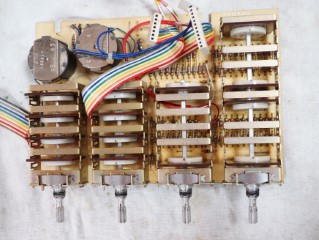

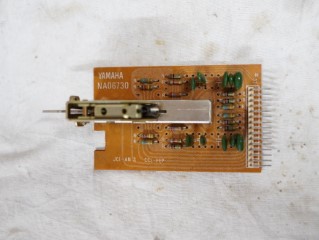

ＰＨＯＮＯ-1インピーダンス切替スイッチの分解修理。
ＰＨＯＮＯ-２インピーダンス切替スイッチの分解修理。
修理の終了したスイッチ取付け。
半田の修正。

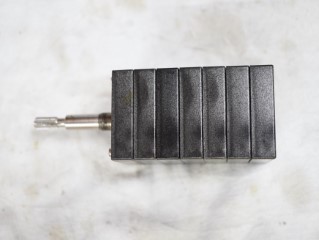

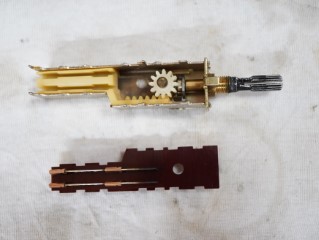

LOUDNESSボリュームの洗浄修理。

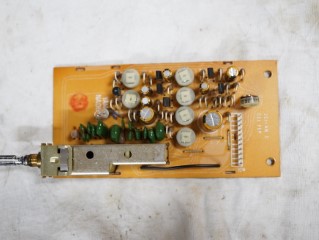

修理の終了したLOUDNESSボリューム取付けと、半田の修正。

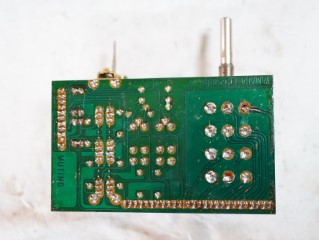

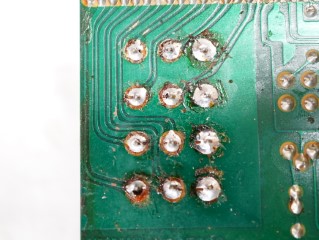

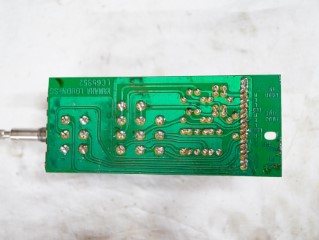

メインボリュームのパターンも剥がれています。

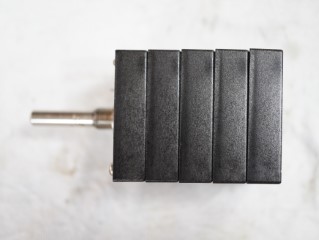

メインボリュームの洗浄修理。
ＭＵＴＩＮＧスイッチの分解修理。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。
ＯＳＣスイッチの分解修理。

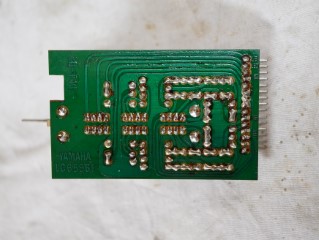

ＯＳＣ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

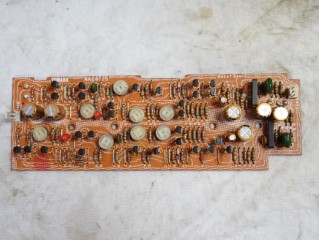

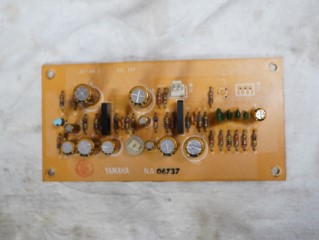

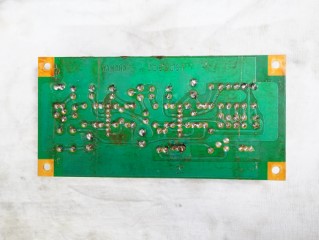

ホワイトノイズ基板の部品交換。
半田の修正。

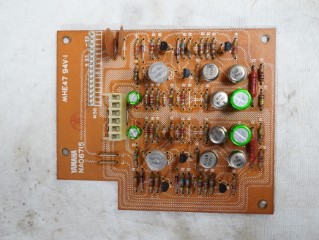

TONE基板の部品交換。
半田の修正。
バッファー基板の部品交換。
半田の修正。

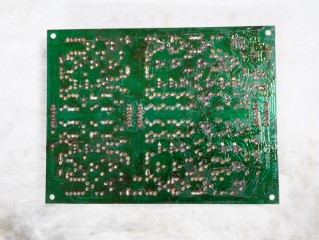

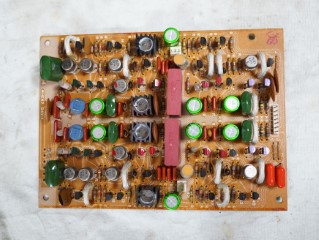

ＰＨＯＮＯ基板の部品交換。
半田の修正。
FLATアンプ基板の部品交換。
半田の修正。

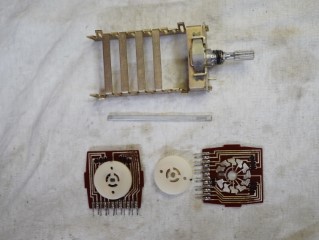

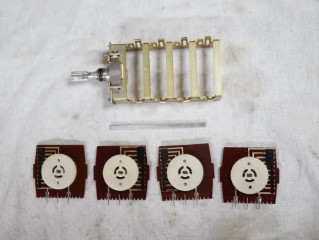

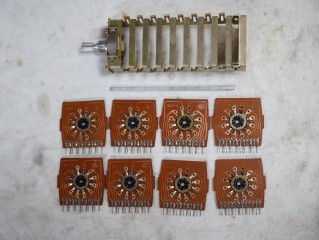

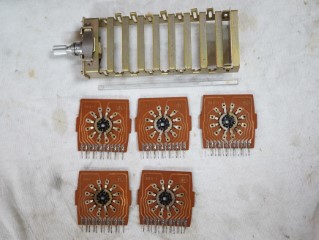

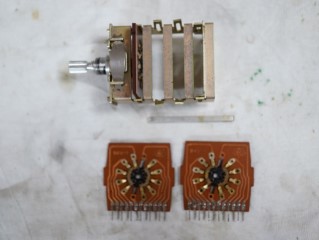

セレクタースイッチの分解修理。

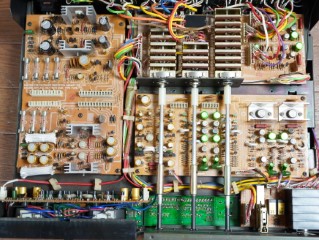

部品交換が終了しました。

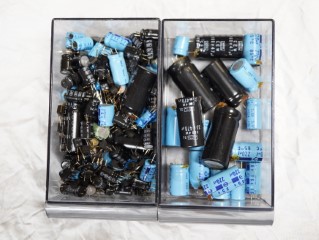

交換部品です。
歪みの測定です。

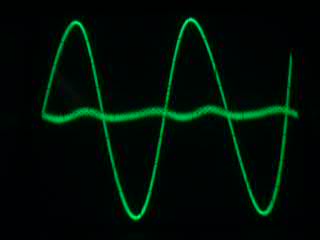

Ｒチャンネルです。

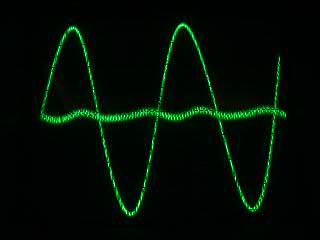

Ｌチャンネルです。

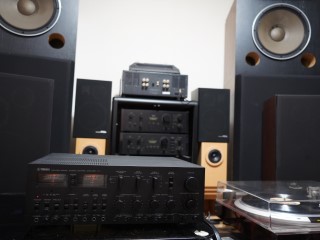

試聴して完成です。
修理完了です。
