修理の様子

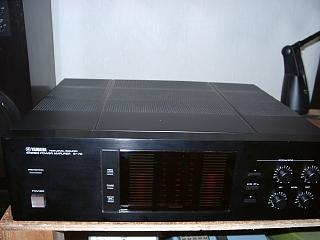

Ｂ－７０　修理の様子

故障内容

　プロテクト解除せず、発煙。

原因
　
　Ｌチャンネルパワートランジスターショート多数。抵抗焼損。

処置

　パワートランジスターと抵抗交換。

修理期間

　１１／１４～１１／１４

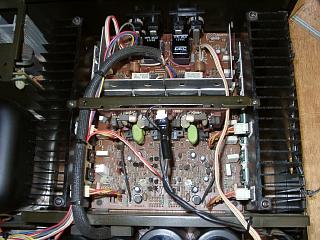

　内部の様子

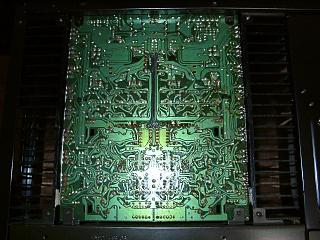

　非常に凝ったパワーアンプ回路です。今回は故障個所のみ
修理のご依頼ですので、不良トランジスターと焼損抵抗のみ
交換します。

　パワートランジスター、抵抗の交換が終了しました。

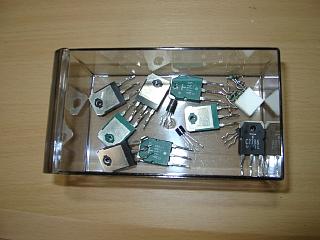

　交換したパーツ群

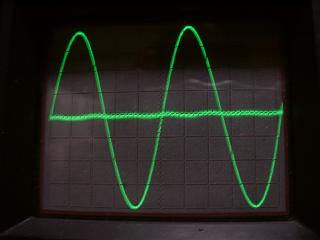

　Ｌチャンネルの歪み波形です。すばらしい特性です。

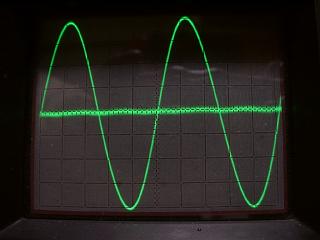

　Ｒチャンネルです。こちらも綺麗。

　エージングして完成です。部分修理でしたが、非常によい音質です。
